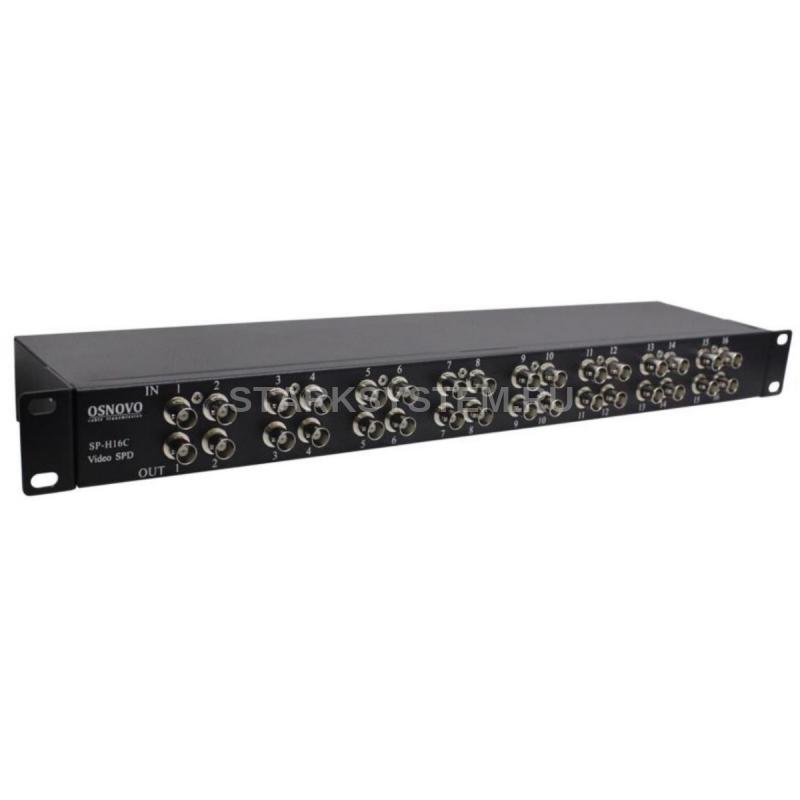

OSNOVO SP-H16C

Описание OSNOVO SP-H16C

Устройства грозозащиты OSNOVO SP-H16C предназначены для работы в цепях видеосигналов HDCVI / HDTVI / AHD и предотвращения выхода из строя оконечного оборудования такого как: видеокамеры, видерегистраторы и тд. SP-H16C поставляются в корпусе с BNC-разъемом и BNC-штекером. Такое исполнение позволяет использовать эти устройства грозозащиты, когда для передачи HDCVI / HDTVI / AHD видеосигналов используется коаксиальный кабель. SP-H16C отличается от SP-H и SP-HC количеством каналов. Здесь их 16. Конструктивно устройство грозозащиты SP-H16C изготовлено в корпусе, позволяющем его установку в 19” телекоммуникационную стойку или шкаф. Устройства грозозащиты обладают полосой пропускания до 80 МГц, позволяя тем самым передавать исходный сигнал без потери разрешающей способности и цветности. SP-H16C спроектированы таким образом, чтобы предотвращать как удар молнии, так и скачки напряжения, которые могут быть вызваны различными факторами. Для этого в устройствах грозозащиты используются грозоразрядники и защитные TVS-диоды. Устройства грозозащиты SP-H16C с успехом могут использоваться в системах видеонаблюдения HDCVI / HDTVI / AHD, смонтированных вне помещений для предотвращения выхода из строя оконечного оборудования (видеокамер, видеорегистраторов и тд.). Особенности

Возможность монтажа в 19” стойку Типовая схема подключения устройства грозозащиты SP-H16C

Технические характеристики OSNOVO SP-H16C

• Тип устройства: устройство грозозащиты
• Тип сигнала: HDCVI /HDTVI / AHD
• Количество каналов: 16
• Полоса пропускания: до 80 Мгц
• Подключение: Под коаксиальный кабель Вход/выход BNCx16 / BNCx16
• Номинальное напряжение (Uo): 5V
• Максимальное длительное рабочее напряжение (Uc): 6V
• Номинальный ток нагрузки (IL): 0.5 А
• Суммарный разрядный ток линия-линия (Itotal): 20кА
• Номинальный ток разряда линия-линия (In): 10кА
• Суммарный разрядный ток линия-земля (Itotal): 20 кА
• Номинальный ток разряда линия-земля (In): 10 кА
• Уровень напряжения защиты линия-линия (Up): <20V
• Уровень напряжения защиты линия-земля(Up): <20V
• Уровень напряжения защиты 1kV/usС3 линия-линия (Up): <20V
• Уровень напряжения защиты 1kV/usС3 линия-земля(Up): <20V
• Время отклика (ta): <1нс
• Вносимые потери: <1дБ
• Размеры ШхВхГ (мм): 442x99.7x32
• Рабочая температура: -40…+85°C
• Дополнительно: Монтаж в 19” стойку

Комплект поставки:
1. Устройство грозозащиты SP-H16С – 1шт;
2. Набор креплений в 19” стойку – 1шт;
3. Руководство по эксплуатации – 1шт;
4. Упаковка – 1шт.
