OSNOVO SW-20600/D

Описание OSNOVO SW-20600/D

Описание OSNOVO SW-20600/D

Коммутатор/удлинитель OSNOVO SW-20600/D на 6 портов предназначен для увеличения расстояния передачи данных Ethernet и питания по кабелю витой пары к сетевым устройствам по технологии PoE (Power Over Ethernet) на расстояние до 100м. Коммутатор оснащен 4мя портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная выходная мощность на один порт составляет 30 Вт. При этом общая выходная мощность на 4 порта (PoE бюджет) составляет 87 Вт, что соответствует мощности в 21.8 Вт при загрузке всех 4х портов одновременно. Кроме того в SW-20600/D предусмотрены два отдельных Fast Ethernet (10/100 Base-T) Uplink-порта для подключения коммутатора к локальной сети, сети Ethernet или другому коммутатору. При этом на один из этих портов может быть подано питание PoE (до 90Вт, метод A 1,2(+) 3,6(-), B 4,5(+) 7,8(–)) для запитывания всего коммутатора и подключенных к нему PoE устройств. Питание коммутатора осуществляется от PoE инжектора (коммутатора) мощностью PoE 90 Вт или внешнего блока питания DC52V(1.8A) (приобретается отдельно). В коммутаторе SW-20600/D предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, коммутатор/удлинитель оборудован встроенными элементами грозозащиты. Скорость передачи данных Ethernet сигнала на расстояние до 100м через коммутатор составляет 10/100 Мбит/с (10/100 Base-T) при использовании кабеля витой пары Cat 5e / Cat 6. Коммутатор поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Кроме того SW-20600/D оборудован переключателем, который может блокировать передачу данных между портами коммутационной матрицы (режим изоляции портов). Коммутатор SW-20600/D может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п. Особенности оборудования

Питание: через входной порт Uplink (PoE) или от внешнего БП;

Соответствие стандартам PoE IEEE802.3af/at, автоматическое определение подключаемых РоЕ-устройств;

Максимальная мощность PoE на один порт - 30 Вт, при загрузке всех 4х портов одновременно – 21.8 Вт;

Метод А подачи PoE выходных портов 1,2(+) 3,6(-);

Режим изоляции портов (возможность блокировки передачи данных между выходными портами) для защиты от сетевого шторма;

Режим увеличения расстояния передачи данных (до 250м). Скорость передачи ограничена 10 Мбит/с.;

Автоматическое определение MDI/MDIX;

Размер таблицы MAC-адресов: 1K;

Пропускная способность коммутационной матрицы: 1 Гбит/с;

Размер буфера пакетов: 768K;

Стандарты: IEEE 802.3x full-duplex flow control;

Защита от превышения максимального тока нагрузки и КЗ;

Встроенная грозозащита;

LED индикаторы режимов работы;

Поддержка «быстрого подключения» (без дополнительных настроек);

Прочный металлический корпус;

Рекомендованный кабель витой пары Cat 5e / Cat 6;

Простота и надежность в эксплуатации. Описание элементов коммутатора Панели подключения коммутатора SW-20600/D Назначение разъемов, индикаторов, переключателей коммутатора SW-20600/D Установка режимов работы выходных портов коммутатора SW20600/D Подключение Типовая схема подключения коммутатора SW-20600/D в режиме питания от PoE инжектора Схема подключения коммутатора SW-20600/D в режиме PoE инжектора Схема подключения коммутатора SW-20600/D (без использования PoE) Схема каскадного подключения коммутатора SW-20600/D Комплектация

1. Коммутатор/удлинитель SW-20600/D – 1шт.
2. Руководство по эксплуатации – 1 шт.
3. Упаковка – 1 шт

Технические характеристики OSNOVO SW-20600/D

• Артикул: 13247
• Общее кол-во портов: 6
• Кол-во портов FE+PoE: 4
• Кол-во портов FE: 2
• Кол-во портов GE+PoE: -
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Встроенные оптические порты: -
• Топология подключения: -
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 87
• Стандарты PoE: IEEE 802.3af IEEE 802.3at Автоматическое определение подключенных PoE устройств
• Метод подачи PoE: Метод А: 1, 2 (+), 3, 6 (-)
• Буфер пакетов: 768КБ
• Таблицы MAC-адресов: 1К
• Пропускная способность коммутационной матрицы (Switching fabric): 1 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: -
• Стандарты и протоколы: IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3az IEEE802.3x
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: нет
• Режим антизависания PoE-устройств: нет
• Интерфейс управления: -

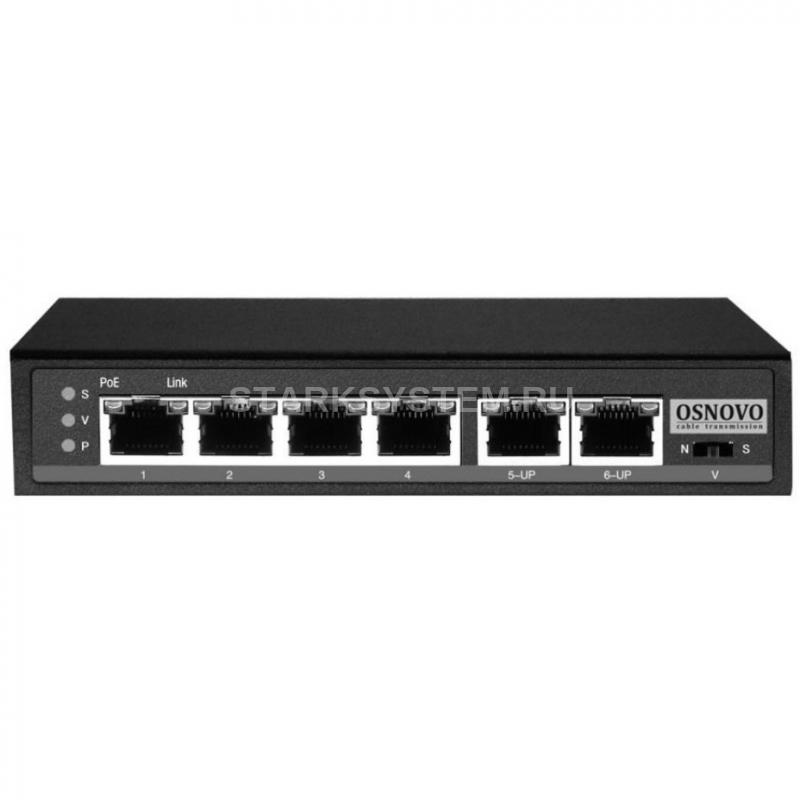

• Индикаторы: • P (подается питание), • V (режим изоляции выходных портов вкл.), • S (режим увеличения расстояния передачи данных), • PoE (подается PoE, RJ-45, оранжевый), • Link (подкл. оборудование, RJ-45, зеленый)

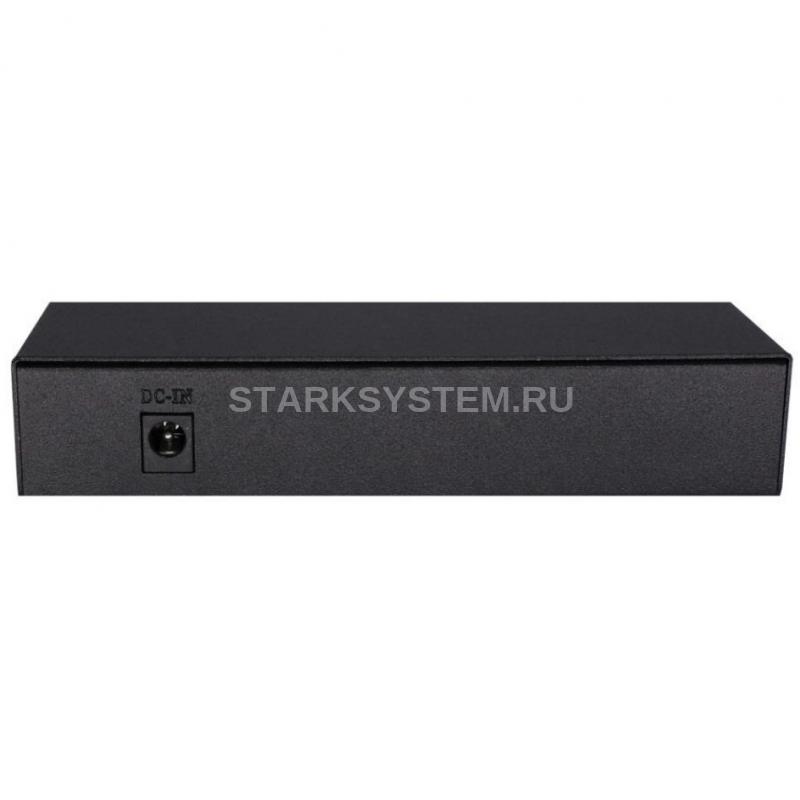

• Питание: Питание: - по PoE (инжектор/коммутатор); - от БП. В режиме передачи данных: DC9-57V(0.5A); В режиме передачи PoE: DC37-57(1.8A)
• Энергопотребление (без нагрузки PoE): 3 Вт
• Размеры (ШхВхГ) (мм): 140x28x80
• Рабочая температура: -10…+55°С
• Дополнительно: Режим CCTV – до 250м, скорости 10 Мбит/с. Питание: - от PoE- инжектора (коммутатора), Uplink - DC37- 57V, максимальная мощность 90Вт ; - от блока питания. Встроенная грозозащита - 3kV
