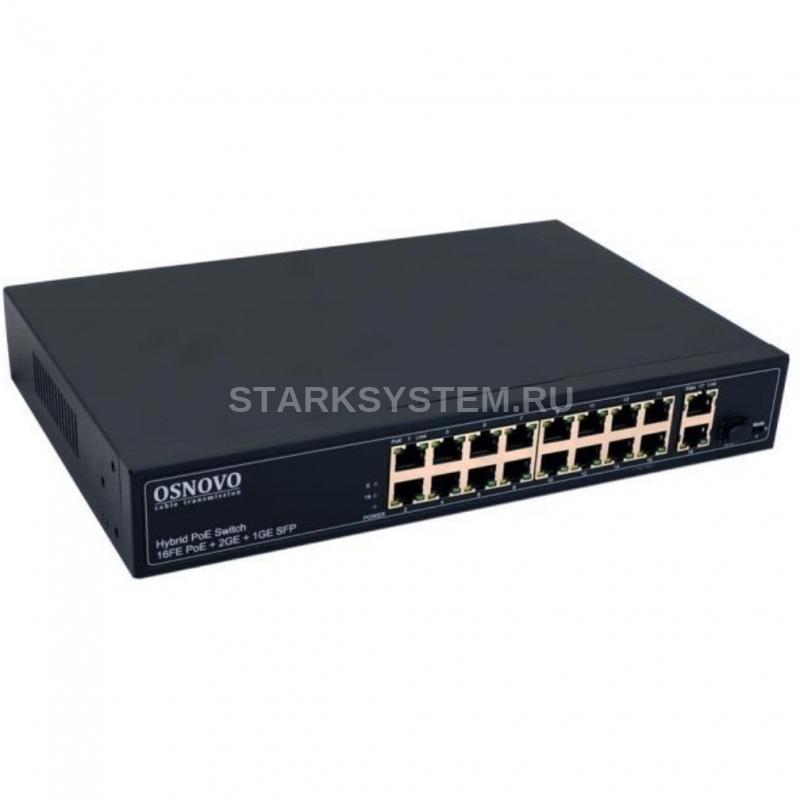

OSNOVO SW-61621(300W)

Описание OSNOVO SW-61621(300W)

PoE коммутатор SW-61621(300W) на 19 портов предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м. Коммутатор оснащен 16-ю портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная выходная мощность на один порт составляет 30 Вт. При этом общая выходная мощность на 16 портов (PoE бюджет) составляет 292 Вт, что соответствует мощности в 18.2 Вт на порт при загрузке всех 16-и портов одновременно. Первый FE порт имеет возможность подавать PoE двумя методами для запитывания подключенных к нему PoE устройств (метод A 1,2(+) 3,6(-) и метод B 4,5(+) 7,8(–)). Для подключения коммутатора SW-61621(300W) к локальной сети, сети Ethernet или другому коммутатору предусмотрены два отдельных Gigabit Ethernet (10/100/1000 Base-T) Uplink-порта. Также коммутатор оборудован одним Gigabit Ethernet SFP-слотом (1000 Base-SX/LX) для подключения SFP-модуля (в комплект поставки не входит), который позволяет подключить коммутатор SW-61621(300W) к сети по оптоволоконной линии. Питание коммутатора осуществляется от сети AC 100-240V. Максимальная потребляемая мощность 300 Вт. В коммутаторе SW-61621(300W) предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Коммутатор поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Также коммутатор имеет дополнительные режимы работы: режим блокировки передачи данных между портами коммутационной матрицы (режим изоляции портов) и режим увеличения расстояния передачи сигналов до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с). В коммутаторе предусмотрена функция антизависания PoE устройств (автоматическое прерывание подачи питания PoE на подключенные сетевые устройства при их зависании). Кроме того, коммутатор оборудован встроенными элементами грозозащиты. Конструкция корпуса позволяет монтировать коммутатор в 19-и дюймовую стойку (крепления входят в комплект поставки). Коммутатор SW-61621(300W) может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п. Особенности оборудования

Встроенная грозозащита 6 кВ (8/20мс) Типовая схема подключения коммутатора SW-61621(300W) Схема каскадного подключения коммутатора SW-61621(300W) Комплектация

1. Коммутатор SW-61621(300W) – 1шт.
2. Монтажный комплект для крепления в стойку 19" – 1к-т.
3. Кабель питания для AC 100-240V – 1 шт.
4. Руководство по эксплуатации – 1 шт.
5. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-61621(300W)

• Артикул производителя: 13234
• Общее кол-во портов: 19
• Кол-во портов FE+PoE: 16
• Кол-во портов FE: -
• Кол-во портов GE+PoE: -
• Кол-во портов GE: 2
• Кол-во портов GE (не Combo порты): 2
• Кол-во портов SFP: 1
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 1
• Встроенные оптические порты: -
• Топология подключения: Каскад
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 300
• Стандарты PoE: IIEEE 802.3af IEEE 802.3at Автоматическое определение подключенных PoE устройств
• Метод подачи PoE: Порт 1: А 1,2(+) 3,6(-) В 4,5(+) 7,8(-)); Порты 2-16: А 1,2(+) 3,6(-)
• Буфер пакетов: 2,5МБ
• Таблицы MAC-адресов: 2К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: -
• Стандарты и протоколы: IEEE 802.3 IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: -
• Режим антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Интерфейс управления: -
• Индикаторы: • P (подается питание) • 19 (Подключен SFP- слот) • S (режим увеличения расстояния передачи данных) • PoE (подается PoE, оранжевый RJ-45) • Link (подкл. оборудование, зеленый RJ-45) • Giga (передача данных на скорости 1000 Мбит/с)
• Питание: AC 110-240V
• Энергопотребление (без нагрузки PoE): 8 Вт
• Размеры (ШхВхГ) (мм): 295x45x195
• Рабочая температура: -10…+55°С
• Дополнительно: Встроенная грозозащита 6 кВ (8/20 мкс)
