Описание OSNOVO SW-70402/ILS

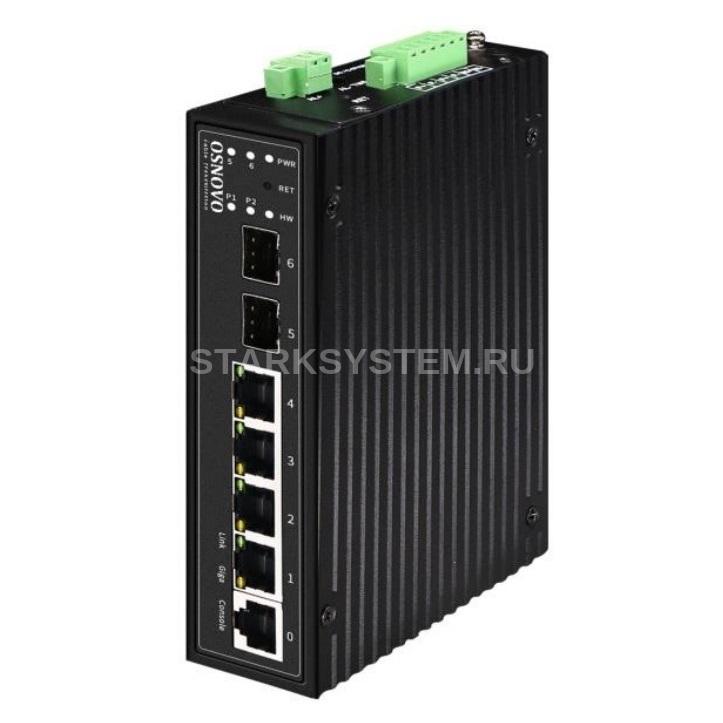

OSNOVO SW-70402/ILS - промышленный управляемый (L2+) коммутатор Gigabit Ethernet на 4GE RJ45 + 2 GE SFP порта с функцией мониторинга температуры/ влажности/ напряжения. Порты: 4 x GE (10/100/1000Base-T) + 2 x GE SFP (1000Base-X). Уровень управления L2+.

Управляемые (L2+) коммутаторы SW-70402/ILS на 6 портов соответственно предназначены для объединения сетевых устройств, передачи данных между ними при условиях эксплуатации в неотапливаемых помещениях, а также на промышленных объектах – заводах, фабриках и тд.

Отличительная черта линейки коммутаторов – возможность удаленного мониторинга таких показателей, как:

  • температура на внешнем датчике;
  • влажность на внешнем датчике;
  • напряжение питания на основном и резервном блоках питания

    Коммутаторы имеют возможность гибкой настройки параметров через WEB-интерфейс и имеют множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.

    Кроме того коммутаторы поддерживают работу в кольцевой топологии (Ring) с высокой отказоустойчивостью благодаря поддержке протоколов ERPS и EAPS.

    В коммутаторах реализовано автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознавание типа подключенного сетевого устройства и при необходимости изменение выбранных контактов передачи данных. Это позволяет использовать сетевые кабели, обжатые любым способом (кроссовые и прямые).

    Коммутаторы SW-70402/ILS, SW-70802/ILS, SW-70804/ILS рекомендуется использовать для построения сетей и систем IP видеонаблюдения на промышленных объектах и в неотапливаемых помещениях – складах и тд.

    Коммутаторы могут быть установлены в уличные станции (термошкафы) OSNOVO, для последующей эксплуатации вне помещений.

    Особенности оборудования

  • Возможность удаленного мониторинга таких показателей, как:  Температура на внешнем датчике;  Влажность на внешнем датчике;  Напряжение питания на основном и резервном блоках питания.
  • Подходят для организации сети в неотапливаемых помещениях и на промышленных объектах;
  • Расширенный диапазон рабочих температур: -40… +80 °С;
  • Широкий диапазон входного напряжения: DC 12–57V;
  • Управление через WEB интерфейс;
  • Поддержка функций L2 (VLAN,QOS,LACP,LLDP,IGMP snooping);
  • Поддержка кольцевой топологии подключения (ERPS, EAPS, STP, RSTP).

    Описание элементов коммутатора

    Коммутатор SW-70804/ILS, разъемы, кнопки и индикаторы на передней панели.

    Коммутатор SW-70804/ILS, назначение разъемов, кнопок и индикаторов на передней панели.

    Коммутатор SW-70804/ILS, разъемы и кнопки на верхней панели.

    Коммутатор SW-70804/ILS, назначение разъемов, кнопок и на верхней панели.

    Схема подключения коммутатора в топологии «кольцо» на примере SW-70402/ILS.

    Схема подключения коммутатора каскадом, на примере SW70402/ILS.

    Комплектация*

    1. Коммутатор – 1шт
    2. Датчик температуры и влажности – 1шт
    3. Крепление на DIN-рейку – 1шт
    4. Крепление на стену – 1шт
    5. Краткое руководство по эксплуатации – 1шт
    6. Упаковка – 1шт

Технические характеристики OSNOVO SW-70402/ILS

  • Артикул: 13748
  • Общее кол-во портов: 6
  • Кол-во портов FE: -
  • Кол-во портов GE: 4
  • Кол-во портов Combo GE (RJ45+SFP): -
  • Кол-во портов GE SFP : 2
  • Встроенные оптические порты: -
  • Топологии подключения: Каскад, Кольцо
  • Буфер пакетов: 4.1 Мб
  • Таблицы MAC-адресов: 8К
  • Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
  • Скорость обслуживания пакетов (Forwarding rate): Порт 1000 Мбит/с – 1488,00 пакетов/с Порт 100 Мбит/c - 148,800 пакетов/c Порт 10 Мбит/c- 14,880 пакетов/c
  • Поддержка jumbo frame: 16 КБ
  • Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
  • Управление: да
  • Мониторинг температуры, влажности, напряжения: да
  • Качество обслуживания (QoS): CoS ToS 802.1p WRR/SP/WFQ
  • Безопасность: User Name / Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
  • Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP
  • Индикаторы: PWR – питание HW – топология кольцо SFP – линк на SFP портах V1 V2 – индикаторы осн. и резерв.БП Link/Speed – соединение/скорость
  • Реле аварийной сигнализации: DC24V,1A(НО,НЗ)
  • Питание: DC 12-57V, с резервированием
  • Энергопотребление: <10 Вт
  • Встроенная грозозащита: 6 КВ
  • Охлаждение: Конвекционное (без вентилятора)
  • Класс защиты: IP40
  • Размеры (ШхГхВ) (мм): 41x157x115
  • Способ монтажа: -на DIN-рейку, -на стену
  • Рабочая температура: -40...+80 °С
  • Относительная влажность: 5…95% без конденсата
  • Дополнительно: Поддержка мониторинга параметров (датчик t, h в комплекте)
