OSNOVO SW-8030/D

Описание OSNOVO SW-8030/D

Описание OSNOVO SW-8030/D

Коммутатор/удлинитель OSNOVO SW-8030/D на 3 порта предназначен для увеличения расстояния передачи данных Ethernet и питания по кабелю витой пары к двум сетевым устройствам по технологии PoE (Power Over Ethernet) на расстояние до 100м. Максимальная поддерживаемая мощность PoE 56 Вт, два выходных порта удлинителя поддерживает мощность PoE по 28 Вт. Питание коммутатора/удлинителя осуществляется от PoE коммутатора (инжектора) или внешнего блока питания DC52V(1.3A) (приобретается отдельно).

В коммутаторе/удлинителе SW-8030/D предусмотрена функция защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, коммутатор/удлинитель оборудован встроенными элементами грозозащиты.

Скорость передачи данных Ethernet сигнала на расстояние до 100м через коммутатор/удлинитель составляет 10/100/1000 Мбит/с (10/100/1000 Base-T) при использовании кабеля витой пары Cat 5e / Cat 6. Поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Кроме того Коммутатор/удлинитель оборудован переключателем, который может блокировать передачу данных между выходными портами (режим изоляции портов).

Коммутатор/удлинитель SW-8030/D может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п.

Особенности оборудования

• Питание: через входной порт Uplink (PoE) или от внешнего БП;
• Дальность передачи сигналов до 100 м.;
• Соответствие стандартам PoE IEEE802.3af/at/bt, автоматическое определение подключаемых РоЕ-устройств;
• Максимальная мощность PoE выходных портов 2х28 Вт;
• Метод А подачи PoE выходных портов, 1/2(+) 3/6(-);
• Режим изоляции портов (возможность блокировки передачи данных между выходными портами) для защиты от сетевого шторма;
• Автоматическое определение MDI/MDIX;
• Размер таблицы MAC-адресов: 2K;
• Пропускная способность коммутационной матрицы: 12 Гбит/с;
• Размер буфера пакетов: 2.5М;
• Стандарты: IEEE 802.3x full-duplex flow control;
• Защита от превышения максимального тока нагрузки и КЗ;
• Встроенная грозозащита;
• LED индикатороы режимов работы;
• Поддержка «быстрого подключения» (без дополнительных настроек);
• Прочный металлический корпус (IP30);
• Рекомендованный кабель витой пары Cat 5e / Cat 6;
• Простота и надежность в эксплуатации.

  Описание элементов коммутатора

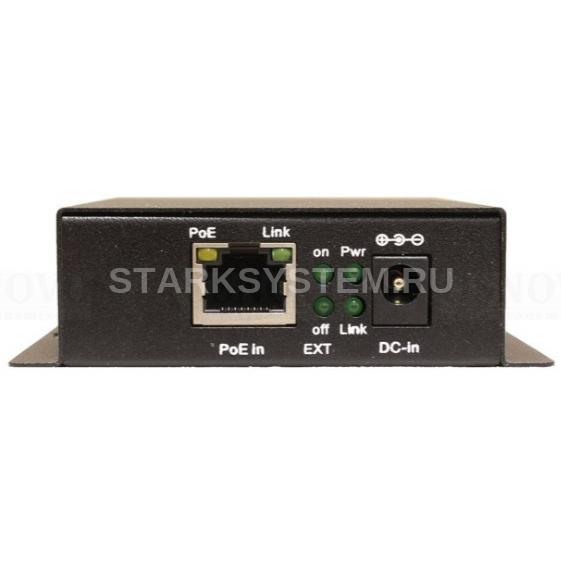

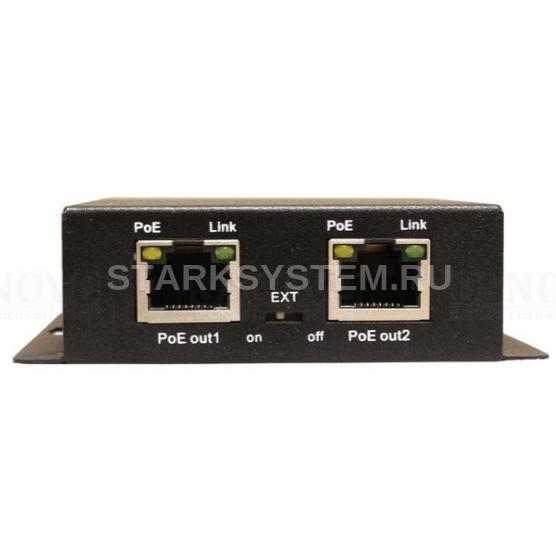

  Панели подключения коммутатора/удлинителя SW-8030/D

  Назначение разъемов, индикаторов, переключателейкоммутатора/удлинителя SW-8030/D Установка режимов работы выходных портовкоммутатора/удлинителя SW-8030/D Назначение индикаторов коммутатора/удлинителя SW-8030/D

  Подключение

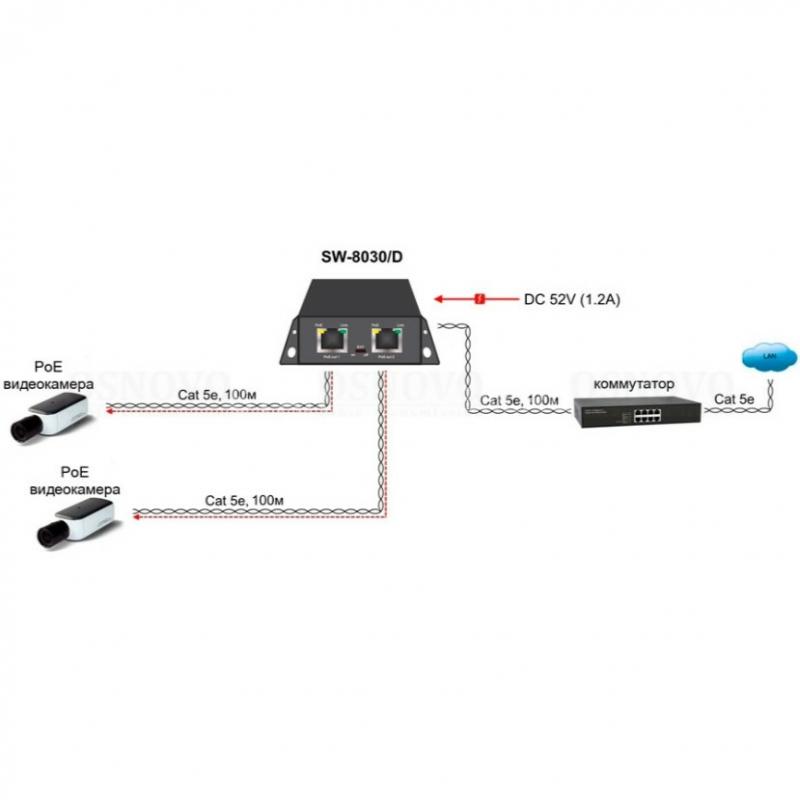

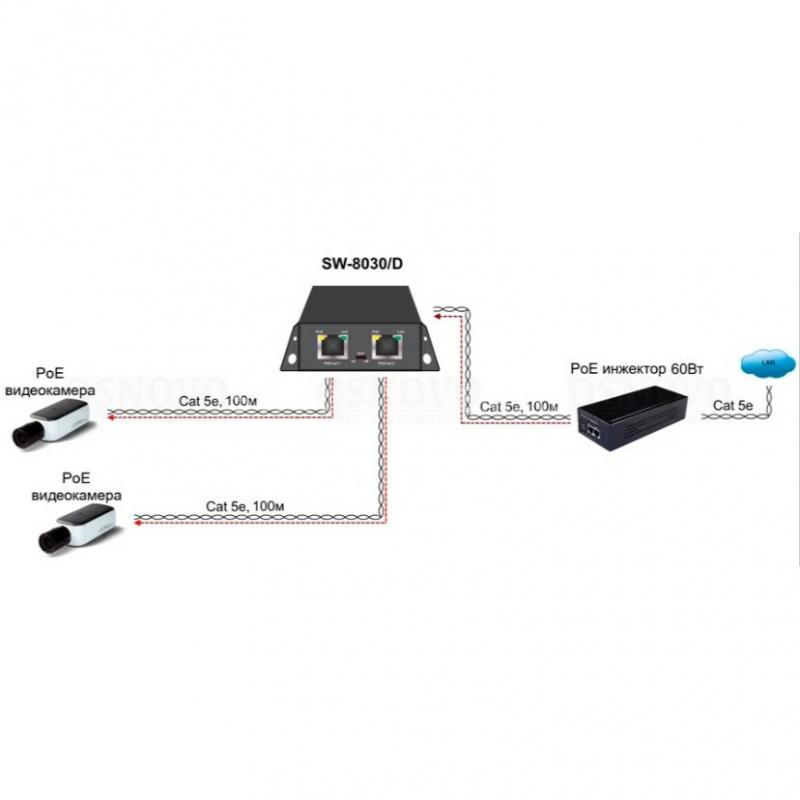

  Типовая схема подключения коммутатора/удлинителя SW-8030/D в режиме питания от PoE инжектора Схема подключения коммутатора/удлинителя SW-8030/D в режиме PoE инжектора Схема подключения коммутатора/удлинителя SW-8030/D в режиме удлинения Ethernet

  Комплектация

  1. Коммутатор/удлинитель SW-8030/D – 1шт.
  2. Руководство по эксплуатации – 1 шт.
  3. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-8030/D

Технические характеристики OSNOVO SW-8030/D

• Артикул: 13256
• Общее кол-во портов: 3
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 2
• Кол-во портов GE: 1
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): -
• Встроенные оптические порты: -
• Топология подключения: -
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 28
• Суммарная мощность всех портов (макс.) (Вт): 60
• Стандарты PoE: IEEE802.3af, IEEE802.3at, IEEE802.3bt; Автоматическое определение подключаемых РоЕ-устройств
• Метод подачи PoE: Метод А: 1, 2, 3, 6 (вых.); Метод А+Б: 1, 2, 3, 4, 5, 6, 7, 8 (вход)
• Буфер пакетов: 2,5МБ
• Таблицы MAC-адресов: 2К
• Пропускная способность коммутационной матрицы (Switching fabric): 12 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: -
• Стандарты и протоколы: IEEE 802.3; IEEE 802.3i 10BASE-T; IEEE 802.3u 100BASE-TX; IEEE 802.3ab 1000BASE-T; IEEE 802.3x
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Управление: нет
• Режим антизависания PoE-устройств: нет
• Интерфейс управления: -
• Индикаторы: •Power (подается питание) •Link (подключение к сети, передача данных) •On (режим изоляции выходных портов вкл.) •Off (режим изоляции выходных портов выкл.) •PoE (подается PoE, RJ-45, оранжевый) •Link (подкл. оборудование, RJ-45, зеленый)
• Питание: по PoE (до 60Вт) через UPLINK; В режиме передачи данных DC9-57V(0.5A); В режиме передачи PoE DC37-57(1.3A); БП в комплект не входит
• Энергопотребление (без нагрузки PoE): 3,5 Вт
• Размеры (ШхВхГ) (мм): 88x25x70
• Рабочая температура: -10…+55°С
• Дополнительно: Встроенная грозозащита 3 кВ (8/20 мкс)
