OSNOVO SW-81602/ILS(Port 90W, 600W)

Описание OSNOVO SW-81602/ILS(Port 90W, 600W)

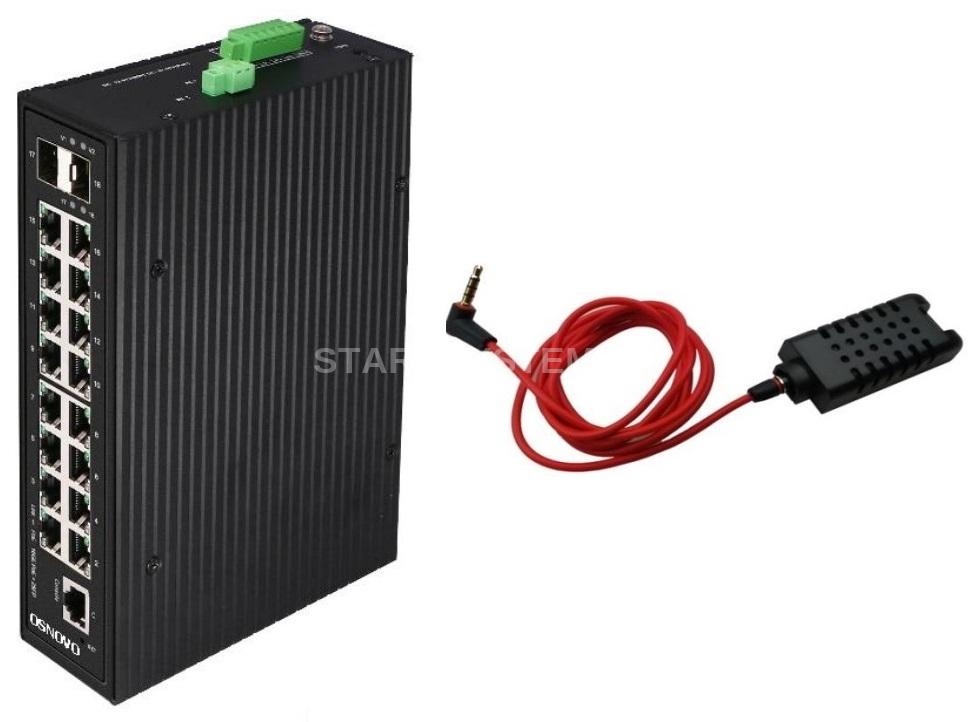

OSNOVO SW-81602/ILS(Port 90W, 600W) – промышленный управляемый (L2+) HiPoE коммутатор Gigabit Ethernet на 16GE PoE + 2 GE SFP порта с функцией мониторинга температуры/ влажности/ напряжения. Отличительной чертой коммутатора является возможность удаленного мониторинга напряжения питания, температуры и влажности окружающей среды, как через собственный WEB интерфейс, так и с помощью специализированного программного обеспечения OSNOVO Monitoring System. Коммутатор SW-81602/ILS(port 90W, 600W) оснащен 16ю основными портами Gigabit Ethernet (10/100/1000Base-T) с поддержкой PoE (технология передачи питания на сетевое устройство вместе с данными по одному и тому же кабелю). Каждый из 16ти портов соответствует стандартам PoE IEEE 802.3 af/at и автоматически определяет подключаемые PoE-устройства, кроме того 1 и 2 порты дополнительно поддерживают стандарт PoE IEEE 802.3bt (макс. мощность до 90Вт на порт). Эти порты коммутатора позволяют запитывать особо мощные сетевые устройства, такие как поворотные PTZ камеры с подсветкой, мощные Wi-Fi точки доступа. Общая выходная мощность PoE составляет 600Вт. Функция PoE может быть отключена или включена для каждого порта в отдельности через WEB интерфейс. Коммутаторы имеют функцию PoE Alive, которая автоматически останавливает и возобновляет подачу PoE, если подключенное устройство зависло по каким-либо причинам. Кроме того, коммутатор SW-81602/ILS(port 90W, 600W) оснащены 2мя Gigabit Ethernet Uplink портами SFP (1000Base-X). В качестве SFP-модулей рекомендуется использовать промышленные модули с расширенным температурным диапазоном и подходящей скоростью передачи данных. В коммутаторе предусмотрен порт Console (RJ-45) для управления устройством через интерфейс RS-232. Конфигурирование коммутатора SW-81602/ILS(port 90W, 600W) производится через WEB-интерфейс. Устройство поддерживает множество функций L2 и L2+ уровня, таких как: VLAN, IGMP snooping, STP, EAPS, QoS и др. Коммутатор способен питаться от блоков питания напряжением DC12-57V (для функции PoE требуется напряжение БП от 48V до 57V), обладает возможностью подключения источника резервного питания. Коммутатор SW-81602/ILS(port 90W, 600W) полностью сохраняет работоспособность при температуре -40…+80 ºС, что позволяет эксплуатировать его в промышленных неотапливаемых помещениях, а также использовать в уличных станциях OSNOVO. Особенности оборудования

• Возможность удаленного мониторинга таких показателей, как:
  • Температура на внешнем датчике;
  • Влажность на внешнем датчике;
  • Напряжение питания на основном и резервном блоках питания.
• Подходит для работы с мощными PoE устройствами (максимальная мощность РоЕ на 1 и 2 портах – до 90 Вт, соответствие стандартам PoE IEEE 802.3 af/at/bt);
• Разработан для организации сети в неотапливаемых помещениях и на промышленных объектах (рабочая температура -40…+80°С, класс защиты IP40);
• Управление всеми настройками через WEB интерфейс, RS232 (порт Console) и посредством CLI по протоколу Telnet.
• Поддержка функций L2 уровня (VLAN, IGMP snooping, QoS, LACP и тд.)
• Поддержка кольцевой топологии подключения (ERPS, EAPS, STP, RSTP).
• Автоматический/ручной выбор режима увеличения дальности передачи сигналов до 250м. (Скорость передачи ограничена 10 Мбит/с).

Комплектация*

1. Коммутатор SW-81602/ILS(port 90W, 600W) – 1шт.
2. Клеммная колодка 6-pin – 1шт.
3. Датчик температуры и влажности - 1шт.
4. Краткое руководство по эксплуатации –1шт.
5. Упаковка – 1шт.

Схема подключения коммутатора SW-81602/ILS(port 90W, 600W) с использованием кольцевой топологии Типовая схема подключения коммутатора SW-81602/ILS(port 90W, 600W) Схема подключения внешнего датчика температуры и влажности к коммутатору SW-81602/ILS(port 90W, 600W) Схема подключения системы оповещения к коммутатору SW-81602/ILS(port 90W, 600W) Схема подключения блоков питания к коммутатору SW-81602/ILS(port 90W, 600W)

Технические характеристики OSNOVO SW-81602/ILS(Port 90W, 600W)

• Артикул: 13961
• Общее кол-во портов: 18
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 16
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 2
• Топологии подключения: Каскад, Кольцо
• Встроенные оптические порты: -
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.): 90
• Суммарная мощность PoE всех портов (макс.): 600
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): -
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Буфер пакетов: 4.1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
• Поддержка jumbo frame: 16 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
• Функциии уровня 2: 802.1Q VLAN IGMP/MLD Snooping DHCP Snooping Internet Protocol Version 6 (IPv6) Port Status Statistics Monitoring Security Rate Limiting Loop Detection Port Mirroring
• Качество обслуживания (QoS): CoS ToS 802.1p WRR SP WFQ
• Безопасность: User Name / Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
• Управление: да
• Мониторинг температуры, влажности, напряжения: да
• Индикаторы: V1, V2: основное и резервное питание; 1-16: Link/PoE 17, 18: SFP Link
• Реле аварийной сигнализации: DC24V,1A(NO/NC)
• Питание: 2 х DC 45-57V с резервированием
• Энергопотребление (без нагрузки PoE): 15 Вт
• Встроенная грозозащита: 6 кВ
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 45x200x160
• Способ монтажа: на DIN-рейку
• Рабочая температура: -40...+80 °С
• Относительная влажность: 5%-95%, без конденсата
• Дополнительно: Поддержка PoE bt (90Вт на порт, 1,2 порты) Поддержка мониторинга параметров (датчик t, h в комплекте)
• Метод и проводники для подачи PoE: 1-2 порты: A+B (1,2,4,5(+) 3,6,7,8(-)) 3-16 порты: A (1,2(+) 3,6(-))
