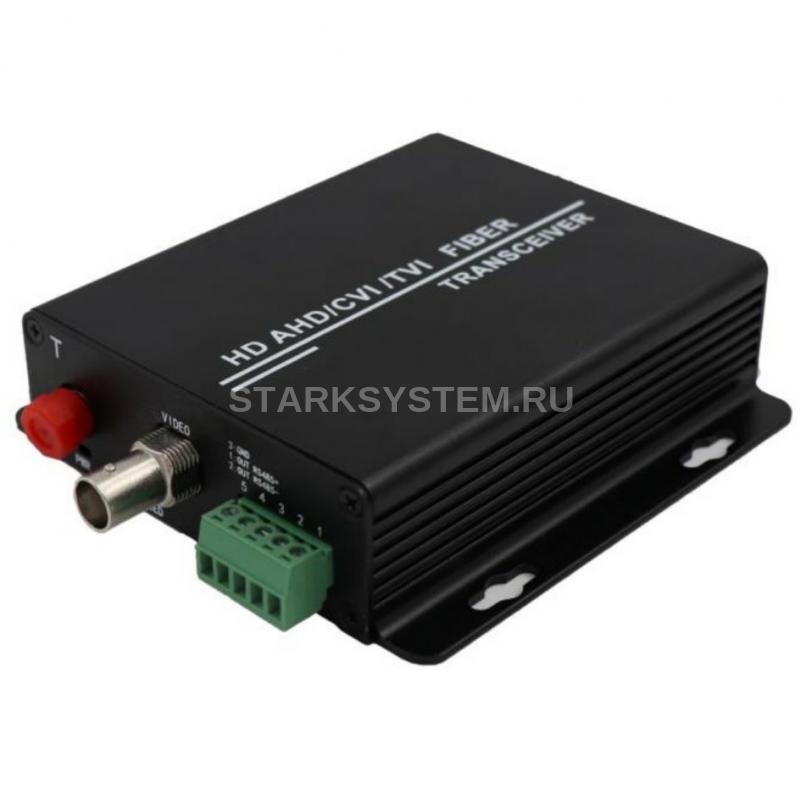

OSNOVO TA-H12-15F

Описание OSNOVO TA-H12-15F

Оптический передатчик 1 канала видео HDCVI/HDTVI/AHD/CVBS и 1 двунаправленного канала управления (RS485/полудуплекс) по одномодовому оптоволокну до 20км. Максимальное разрешение 2560x1920. Рабочие длины волн WDM: 1310нм/1550нм. Передатчик: Вх. - BNC/Роз.5,5мм(DC5V)/ Клемм.колодка(RS485). Вых. - FC.В комплекте: БП DC5V(1A). Размеры (ШxВxГ): 108*28*105мм. Вес:0,6 кг. Рабочая температура: -15…+60°С.

Особенности оборудования

• Количество каналов видео: 1;
• Поддержка видеоформатов: HDCVI/HDTVI/AHD/CVBS;
• Разрешение: 720p(25/30/50Гц), 960p(25/30Гц), 1080p(30Гц), 3Мp(18Гц), 4Мр(14Гц), 5Мр(11Гц);
• Расстояние передачи: до 20км
• Тип оптоволокна – одномодовое, 9/125мкм;
• Тип используемого оптического разъема – FC;
• Сигналы управления (PTZ) – RS485;
• Встроенная грозозащита - 4 кВ;
• Рабочая температура: -15…+60° C

Типовая схема подключения.

Комплектация

1. Передатчик – 1 шт.
2. Съемная клеммная колодка (5/9pin) – 1 шт.
3. Руководство по эксплуатации – 1 шт.
4. Упаковка – 1шт.

Технические характеристики OSNOVO TA-H12-15F

• Артикул производителя: 14028
• Тип устройства: Приёмники и передатчики по оптоволокну
• Назначение: Оптический передатчик
• HD-сигналы : да
• CVBS: да
• Количество каналов видео: 1
• Расстояние передачи (макс.)(м): 20000
• Разрешение (макс.): 5 Mpix
• Полоса пропускания: до 50Мгц
• Фильтр: -
• Грозозащита: -
• Подключение: Входы: BNC x 1; роз. 2.1х5мм; клеммная колодка (RS485) Выходы: FC x 1
• Питание: БП DC5V 1A
• Класс защиты: -
• Рекомендуемый кабель: Одномодовое волокно 9/125мкм; Многомодовое волокно 62.5/125мкм
• Размеры (ШхВхГ) (мм): 108x28x105
• Рабочая температура: -15..+60°С
• Дополнительно: Максимальная дальность передачи - 500м (для многомодового волокна); Двунаправленный канал управления (RS485/полудуплекс); Работает в паре с RA-H12-15F
