PERCo-TTR-07.1G

Описание PERCo-TTR-07.1G

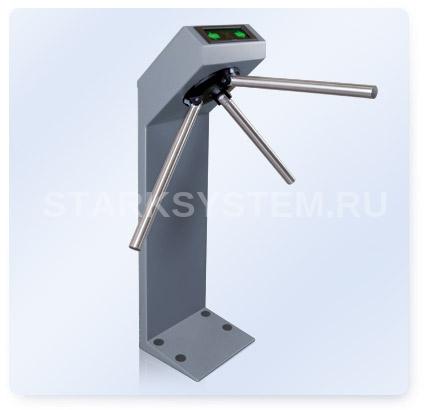

PERCo-TTR-07.1G - стоечный электромеханический турникет-трипод перекрывает зону шириной 740 мм, формирует двусторонний проход величиной 500 мм, имеет 6 рабочих режимов и обеспечивает строгое разделение людского потока «по одному» с пропускной способностью 30 чел/мин. при однократном проходе и 60 чел/мин при свободном. Модель совместима с системами СКУД большинства известных производителей и может управляться вручную — сигналами с кнопочного пульта или устройства радиоуправления. Во всех случаях при реализация функции «Антипаника» — автоматический перевод преграждающих планок в вертикальное положение при аварийном обесточивании системы контроля доступа или подаче соответствующего сигнала.

Приводной механизм TTR-07.1G включает нормально-закрытый электромагнитный блокиратор, устройство доворота с двумя ограничителями движения и гидравлический демпфер. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системе контроля доступа. Разрешающий сигнал с кнопочного пульта или контроллера СКУД «отпирает» блокиратор и позволяет провернуть преграждающую планку в разрешенном направлении до середины прохода (примерно 60°). Дальнейшее движение планки до исходной позиции обеспечивается механизмом доворота, а момент остановки «определяется» ограничителем движения. Обратное вращение после поворота на 60° невозможно.

Наличие демпфера обеспечивает плавную и бесшумную работу Perco-TTR-07.1G, а специальный вход управления Fire Alarm позволяет подключать устройство, подающее команду аварийной разблокировки (например, от пожарной сигнализации). Также предусмотрена возможность автоматической подачи сигнала о попытках несанкционированного прохода или принудительного удержания преграждающей планки более чем 30 секунд, а также выход из строя одного или двух датчиков поворота преграждающих планок. Визуальную индикацию состояния Perco-TTR-07.1G и направление разрешенного прохода обеспечивает светодиодное табло с пиктограммами, расположенное на передней панели турникета.

Режимы работы турникета-трипода Perco-TTR-07.1G:

• Одностороннее ограничение прохода – контроль только на входе или только на выходе
• Двустороннее ограничение прохода – контроль на входе и выходе
• Свободный проход в одном направлении (только вход или только выход)
• Свободный проход в двух направлениях (свободный вход/выход)
• Блокировка прохода в одном направлении (запрет входа или выхода)
• Двусторонняя блокировка прохода.

Конструктивные особенности Perco-TTR-07.1G:

• Планшайба с электромеханической системой управления
• Механизм доворота с набором ограничителей движения автоматически «возвращает» систему в исходное положение
• Электромагнитный блокиратор
• Гидравлический демпфер, обеспечивающий плавную и бесшумную работу турникета
• Светодиодное табло для визуальной индикации состояния турникета и направления разрешенного прохода
• 6 режимов работы – настраиваются индивидуально для каждого направления прохода
• 2 варианта управления – импульсный и потенциальный
• Автоматическая реализация функции «Антипаника» — преграждающие планки автоматически переводятся в вертикальное положение при подаче соответствующей команды или аварийного обесточивания
• Возможность работать как автономно, так и под управление СКУД большинства известных производителей
• Встроенная плата управления LCB (Control Logic Board) с микроконтроллером
• Таймер времени ожидания прохода
• Специальный вход управления Fire Alarm – аварийная разблокировка по команде пожарной сигнализации или кнопки автоматической разблокировки
• Оптические датчики поворота планшайбы фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа
• Возможность подключения к турникету датчика контроля зоны прохода и сирены
• На турникет подается безопасное для человека напряжение питания – не более 14 V DC (при наличии выносных индикаторов – не более 42 V DC)
• Низкое энергопотребление – не более 72 W
• Комплектность поставки: cтойка турникета, маховик с автоматическими планками «Антипаника», блок управления, пульт управления.

Технические характеристики PERCo-TTR-07.1G

• Тип турникета Трипод стоечный
• Исполнение Корпус из окрашенной стали
• Количество перекрываемых проходов 1
• Ширина перекрываемой зоны 500 мм
• Количество рабочих режимов 6 основных
• Пропускная способность 30 проходов/мин
• Пиковая пропускная способность 60 проходов/мин
• Блокирующий элемент Нормально-закрытый
• Функция "Антипаника" Автоматический перевод преграждающих планок в вертикальное положение
• Механическая разблокировка Нет
• Индикаторы прохода Светодиодное табло: состояние турникета (разблокирован/заблокирован) и разрешенное направление прохода
• Встроенный картоприемник Нет
• Преграждающие планки в комплекте Да
• Управление СКУД Да
• Приводной механизм Ручной привод
• Напряжение питания 12 V DC
• Рабочие температуры +1...+40 °C
• Климатическое исполнение Внутренний
• Цвет корпуса Тёмно-серый с эффектом слюды.
