Promix-RDS.01

Описание Promix-RDS.01

Система дистанционного управления Promix-RDS.01 предназначена для управления по радиоканалу различными исполнительными устройствами (электромагнитными, электромеханическими замками, защёлками; турникетами и т.п.). В состав системы входит: исполнительное устройство, источник питания, радиоприемник, контроллер управления, радиобрелоки. Источник питания, радиоприемник, контроллер управления выполнены в едином конструктивном блоке (контроллер Promix-CR.RX.03, далее - контроллер). Радиоприемник контроллера обеспечивает прием сигналов управления радиобрелоков Promix-CR.TX.01. Источник питания контроллера используется для управления подключенными исполнительными устройствами. Источник питания контроллера осуществляет питание радиоприемника, контроллера управления и исполнительного устройства. Исполнение источника питания – импульсное, с гальваническим разделением первичной и вторичной цепей. Источник питания имеет встроенную защиту от перегрузки по току и короткого замыкания цепи нагрузки. Конструктивно контроллер управления выполнен на одной плате с радиоприемником. Контроллер осуществляет следующие функции:

• программирование радиобрелоков и времени управления исполнительным устройством,
• установка типа подключенного исполнительного устройства (срабатывание при подаче напряжения управления, срабатывание при снятии напряжения управления),
• подача или снятие напряжения питания исполнительного устройства на заданное время по сигналам запрограммированных брелоков,
• отключение исполнительного устройства от источника питания (защита) при превышении потребляемого исполнительным устройством тока заданного уровня,
• звуковую сигнализацию текущих операций контроллера.

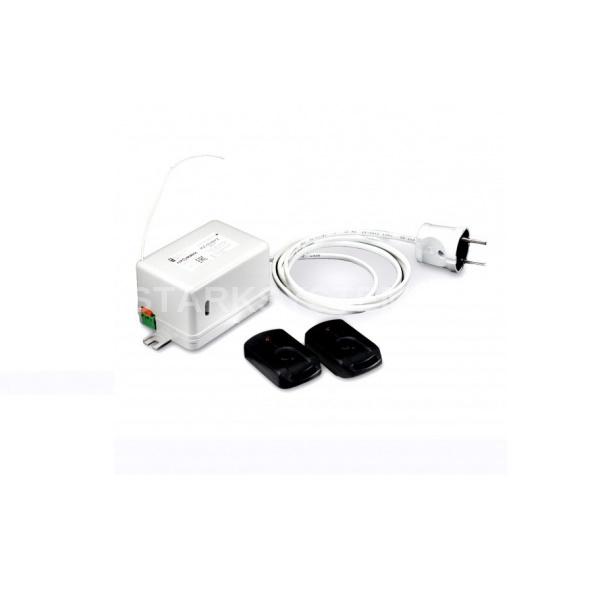

Конструктивное исполнение системы дистанционного управления Комплект поставки

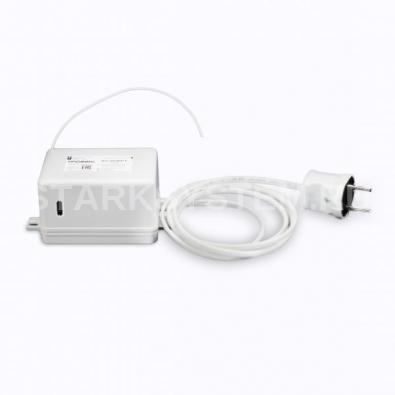

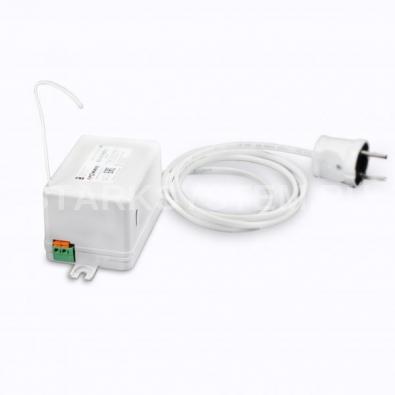

1. Контроллер KZ-03/BP2 - 1 шт;

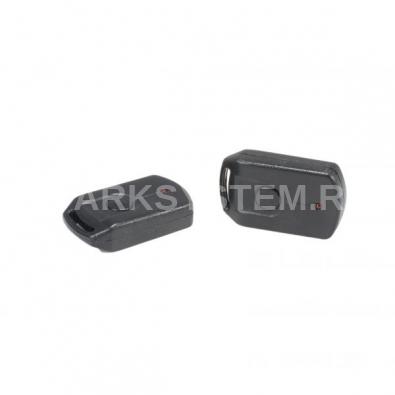

2. Радиобрелок KZ-BR с элементом питания - 2шт;
3. Руководство по эксплуатации - 1 экз.

Технические характеристики Promix-RDS.01

Технические характеристики источника питания
• Напряжение питания В (50 Гц): ~180 - 230
• Выходное напряжение В: =12
• Номинальный выходной ток, А: 1,0
• Максимальное выходной ток в течение времени 1 мин, не более, А: 1,5
• Ток срабатывания защиты (отключения исполнительного устройства), А: 2,0 Технические характеристики радиоприемника
• Напряжение питания, В: =12
• Потребляемый ток, мА: 2
• Рабочая частота, МГц: 433,92
• Чувствительность, мкВ: 7
• Дальность приема сигнала радиобрелока KZ-BR (при прямой видимости), м, не менее: 30 Технические характеристики радиобрелока KZ-BR
• Выходная мощность, мВт, не более: 10
• Длина кодовой посылки, байт: 4
• Количество комбинаций кода: 16777216
• Напряжение питания от батареи (тип 23А), В: 12
• Ток потребление при нажатой кнопке, мА, не более: 5 Технические характеристики контроллера управления
• Напряжение питания, В: =12
• Потребляемый ток, мА: 5
• Ток срабатывания защиты (отключения исполнительного устройства), А: 2,0
• Объем памяти радиобрелоков, шт.: 10
• Диапазон программируемого времени управления исполнительным устройством, с: 1-15
