Promix-SM101.01 brown

Описание Promix-SM101.01 brown

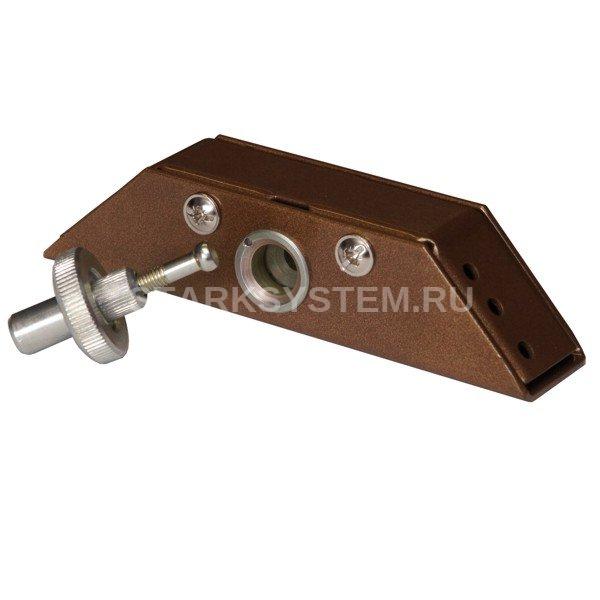

Promix-SM101.01 brown - замок электромеханический угловой малогабаритный (Шериф-1 лайт НО 24 В). Для запирание распашных дверей, открывающихся как наружу, так и внутрь помещения. Подходит практически к любым дверям! Особенности модели:

• Исполнение замка: Нормально открыт
• Номинальное напряжение питания: 24В
• Наличие встроенных датчиков: без датчиков
• Цвет корпуса: коричневый

Структура обозначения модели замка: Promix-SM101 - новое наименование серии замков, объединяющей электромеханические замки "Шериф-1 лайт" и "Шериф-1 премиум" Отлично подходит для установки практически на любые деревянные, металлические и пластиковые двери. Не портит вид двери, так как монтируется в угол дверной коробки. За счет этого видимые элементы регулировки и крепления отсутствуют (при ширине притвора коробки больше 25 мм). Не сложная установка — замок быстро и точно монтируется в угол дверной коробки по прилагаемому шаблону, ригель монтируется на дверь. Крепление замка в угол дверной коробки обеспечивает его надежную и стабильную работу, а также дополнительно укрепляет коробку. Положение ригеля в случае неточного монтажа или провисания двери в ходе эксплуатации корректируется автоматически. Автоматическая центровка ригеля Способ монтажа и конструкция замка позволяют устанавливать его как внутри, так и снаружи помещений. Электромеханический замок Promix-SM101 является накладным, блокирует угол двери и монтируется в верхний край дверной коробки. По типу и месту установки он служит аналогом электромагнитного замка. Замок производится двух исполнений: нормально открытый и нормально закрытый. Нормально открытый замок фиксирует ригель при подаче напряжения питания, а при снятии — отпускает. Нормально закрытый замок фиксирует ригель при снятом напряжении питания, а при подаче - отпускает. Варианты цветов: коричневый, серебряный, белый. В нормально закрытом исполнении в состав замка дополнительно входит "шток аварийного выхода". Для открытия замка необходимо за него потянуть. Производятся нормально открытые модификации замка, в которых дополнительно установлены два датчика: положения двери и состояния замка. Встроенный датчик положения двери состоит из геркона, расположенного на корпусе замка, и магнита, который находится на подвижной втулке внутри замка и перемещается ригелем. Контакты геркона размыкаются, когда дверь открыта (ригель извлечен из замка), и замыкаются, когда дверь закрыта (ригель вставлен в замок до упора). Встроенный датчик состояния замка состоит из геркона, закрепленного к электромагнитной катушке замка. Контакты геркона размыкаются, когда замок обесточен, и замыкаются, когда по катушке течёт ток. Таким образом, если включить оба датчика в цепь последовательно, то цепь будет замкнута только когда ригель вставлен в замок (дверь закрыта) и замок потребляет ток (находится в закрытом состоянии). Пример подключения замка к контроллеру: Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД. Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери. Габаритные и установочные размеры замка Promix-SM101 Установка кронштейна в угол дверной коробки Установка замка на кронштейн Крепление замка с использованием дополнительного комплекта крепежа Promix-SM101 Установка ригеля на дверь Применение дополнительного комплекта крепежа для различных дверей Комплект поставки

Технические характеристики Promix-SM101.01 brown

• Сила удержания (обеспечивается специальным механизмом, а не величиной магнитного поля): не менее 400 кг
• Напряжение питания: DC 24±2 В
• Потребляемый ток (при 12В): 0,05 А
• Исполнение: нормально открытый
• Тип установки Накладной
• Сторона открывания двери:     Левая; открывание наружу     Правая; открывание наружу
• Диапазон рабочих температур, °С: -30...+50
• Габаритные размеры, мм: 128х30х34
• Масса, не более, кг 0,45
• Высокая надежность: не менее 400 000 циклов срабатывания
• Цвет корпуса: коричневый
