Protectowire PHSC-356-XCR

Описание Protectowire PHSC-356-XCR

Описание Protectowire PHSC-356-XCR

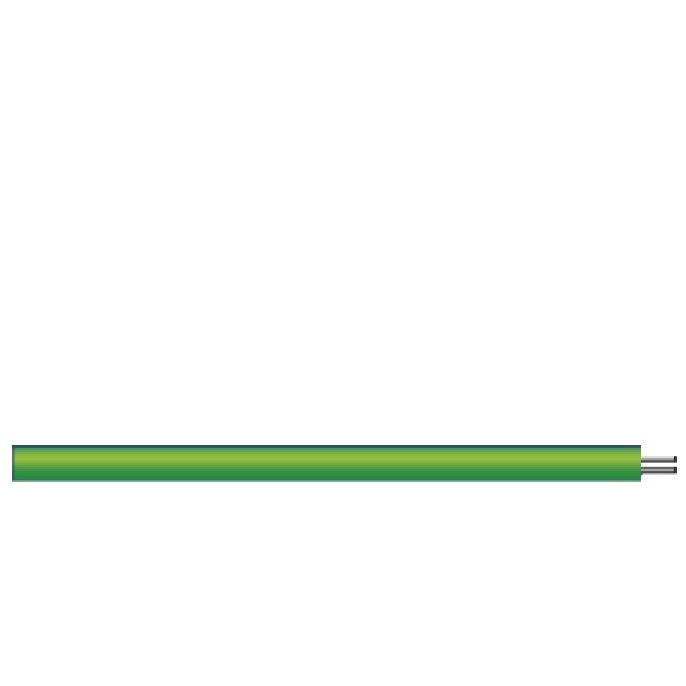

Protectowire PHSC-356-XCR – линейный тепловой извещатель (термокабель). Максимальная рабочая температура 180°C, температура срабатывания 121°C. Класс извещателя H. Термокабель предназначен для обнаружения возгораний, сопровождающихся повышением температуры. Термокабель позволяет обнаруживать загорания на всем своем протяжении. Конструкция извещателя позволяет производить его прокладку под перекрытием и в непосредственном контакте с пожарной нагрузкой, а также в труднодоступных местах. При стеллажном хранении материалов допускается прокладывать термокабель по верху ярусов и стеллажей. Термокабель может монтироваться во взрывоопасных зонах, при включении через барьер искрозащиты. Устройство и принцип работы Термокабель серии ИПЛТ реагирует на повышение температуры до температуры срабатывания в любой точке термокабеля. Он состоит из двух стальных пружинящих проводников, скрученных по всей длине для создания сжимающего усилия изолированных друг от друга слоем теплочувствительного полимера, соответствующего температуре срабатывания термокабеля. Изолированные проводники, обмотаны защитной прозрачной лентой и помещены в оболочку, предназначенную для защиты от механических повреждений и неблагоприятных условий окружающей среды. При достижении температуры порога срабатывания происходит расплавления теплочувствительного полимера и проводники входят в контакт друг с другом. При этом изменяется сопротивление электрической цепи и интерфейсный модуль формирует сигнал пожарной тревоги. С помощью определителя местоположения точки срабатывания, входящего в состав станции пожарной сигнализации, определяется расстояние от начала термокабеля до точки перегрева. Термокабель серии ИПЛТ подключается к приемно-контрольному пожарному прибору через интерфейсные пожарные модули ПИМ-120, ПИМ-430Д, PIM-120, PIM-430D, PIM-530 и PIM-530LT. Интерфейсные пожарные модули контролируют режим работы термокабеля и обеспечивают защиту от электромагнитных помех. Выходные сигналы формируются реле «Пожар» и «Неисправность» с сухим контактом, что обеспечивает гальваническую развязку при подключении к приемно-контрольному пожарному прибору или к адресному модулю. Термокабель серии ТПТС с подтверждением температуры срабатывания дополнительно имеет функцию защиты от ложных срабатываний при замыкании проводников термокабеля в нормальных условиях из-за механического повреждения. Один проводник этого термокабеля покрыт медью, другой – константаном и при замыкании образуется термопара типа Т. Интерфейсный пожарный модуль в реальном масштабе времени измеряет термо-ЭДС и температуру в точке замыкания проводников и сравнивает ее с порогом срабатывания. Если измеренная температура соответствует порогу срабатывания, то формируется и индицируется сигнал «Пожар», но если температура ниже порога, то формируется и индицируется сигнал неисправности «Короткое замыкание». Термокабель с подтверждением температуры срабатывания серий ТПТС и ТПТС-Х подключается только к интерфейсным пожарным модулям ПИМ-530Д, ПИМ-530, CTM-530, CTM-530LT, которые имеют функцию измерения температуры и формируют сигнал «Короткое замыкание» при механическом повреждении термокабеля. Термокабель серий ИПЛТ ЕРС и ТПТС имеет поливинилхлоридную наружную защитную оболочку, термокабель ИПЛТ XLT имеет полимерную защитную наружную оболочку, термокабель серий ИПЛТ XCR и ТПТС-Х имеет фторполимерную защитную наружную оболочку. Фторполимерная огнестойкая оболочка, с пониженным дымо и газовыделением, обеспечивает работу термокабеля при экстремально низких температурах, до минус 60 ºС и эффективную защиту при эксплуатации в химически активных агрессивных средах, устойчива к ультрафиолетовому излучению, к воздействию солнечного света и обеспечивает высокую механическую прочность на истирание.

Технические характеристики Protectowire PHSC-356-XCR

• Класс извещателя: H
• Температура срабатывания, °С: 180
• Максимальная рабочая температура, °С: 121
• Минимальная рабочая температура термокабеля: минус 60°С
• Погонное сопротивление пары проводников термокабеля: 0,6 ± 0,06 Ом/м
• Удельное сопротивление изоляции пары проводников: не менее 1 МОм/км
• Максимальное рабочее напряжение: 42 В (постоянного напряжения)
• Электрическая прочность внешней изоляции термокабеля: не менее 500 В (переменного напряжения)
• Диаметр проводников термокабеля 0,9 ± 0,1 мм
• Внешний диаметр термокабеля 4,0 ± 0,5 мм
• Вес термокабеля пересчитанный на длину 1 км: не более 26 кг
• Средний срок службы термокабеля: не менее 25 лет
