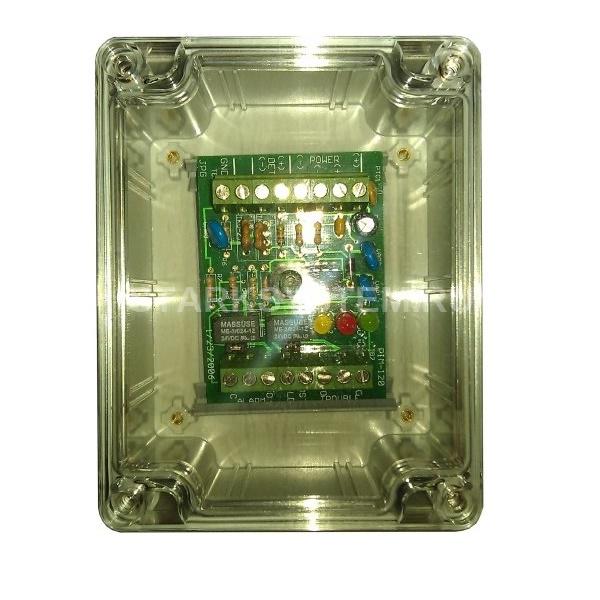

Интерфейсный модуль Protectowire PIM-120 состоит из одной электронной платы, которая может монтироваться в пластмассовый корпус. На корпусе платы находится индикация - состояние «ПОЖАР» и «НЕИСПРАВНОСТЬ». Основной особенностью PIM-120 является расширенный диапазон – возможность подключения термокабеля длиной до 2000 метров и малые габариты. Преобразователь интерфейса PIM-120 требует питание от внешнего источника 24В. Выходные сигналы типа «сухой контакт»: ПОЖАР и НЕИСПРАВНОСТЬ. Схема подключения модуля ПИМ-120 Устройство и принцип работы модуля Модуль контролирует состояние одного термокабеля. На плате модуля имеются индикаторы режима работы термокабеля. Красный светодиод индицирует режим "ПОЖАР", желтый светодиод - режим «НЕИСПРАВНОСТЬ», зеленый светодиод – наличие напряжения питания. Модуль транслирует состояние термокабеля через релейные выходы «ПОЖАР» и «НЕИСПРАВНОСТЬ». К прибору модуль подключается по четырехпроводной схеме, аналогично подключению линейных дымовых извещателей с релейными выходами. Переход модуля в режим «ПОЖАР» происходит при замыкании проводников термокабеля. Возврат модуля в дежурный режим происходит автоматически после устранения причины, вызвавшей переход в режим «ПОЖАР». Сигнал «НЕИСПРАВНОСТЬ» формируется при обрыве термокабеля и при отключении напряжения питания, т.е. в дежурном режиме реле «Неисправность» находится под током. Интерфейсный модуль ПИМ-120 размещается в монтажном боксе из поликарбоната с прозрачной крышкой и герметизирующей прокладкой.

Технические характеристики Protectowire PIM-120

• Модель: PIM-120
• Тип: Интерфейсный модуль
• Рабочее напряжение: 24 В (+10% / -15%).
• Потребляемый ток: в дежурном режиме, не более – 20 мА, при 24 В. в режиме «ПОЖАР», не более – 40 мА, при 24 В.
• Длина термокабеля: до 2000 м
• Величина оконечного резистора: 2,2 кОм + 5 %, 0,25 Вт
• Параметры контактов реле: 1 А, при напряжении =30 В
• Диапазон рабочих температур: от 0 °С до +49 °С
• Степень защиты оболочки, при использовании кабельных вводов: IP66
• Относительная влажность: до 95% без конденсации влаги
• Габаритные размеры модуля в боксе (высота х ширина х глубина): 115 x 90 x 55 мм
• Срок службы модуля: не менее 10 лет Размеры монтажного бокса и расположение крепежных отверстий
