R3-Рубеж-КАУ2

Описание R3-Рубеж-КАУ2

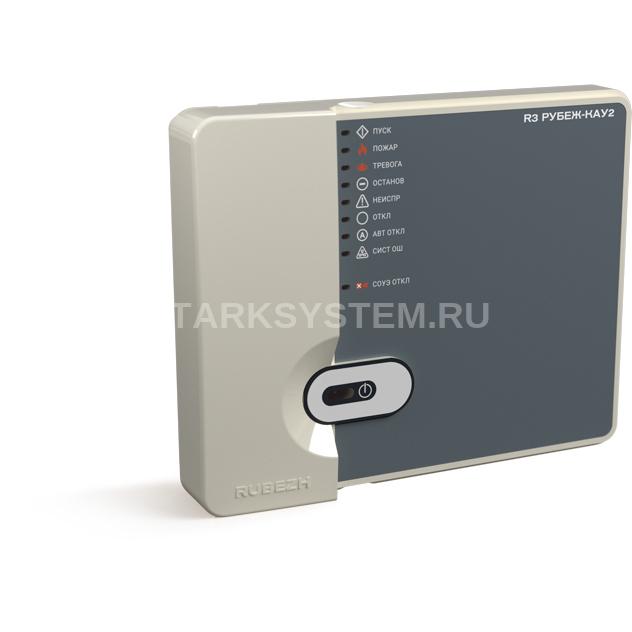

R3-РУБЕЖ-КАУ2

Арт.: RBZ-319974

Контроллер адресных устройств R3-Рубеж-КАУ2 предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления, оповещения, системах охранной сигнализации, а также системах контроля и управления доступом. На адресных контроллерах R3-Рубеж-КАУ2 можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов и контроллеров, блоков индикации, пультов управления, модулей сопряжения и т.п.

Основные функции контроллера R3-Рубеж-КАУ2

• прием сигналов от адресных устройств по адресной линии связи;
• включение выносных приборов сигнализации при возникновении тревоги и пожара;
• управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
• управление системой контроля и управления доступом;
• автоматический контроль целостности АЛС и исправности адресных устройств;
• управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП или контроллеров R3-Рубеж-КАУ, находящихся в одном интерфейсе R3-Link;
• световая индикация режимов работы;
• обмен данными по интерфейсу USB с компьютером.

R3-Рубеж-КАУ2 контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.

В приборе имеется возможность создания до 500 охранных или пожарных зон.

Автоматическое включение расположенных на АЛС устройств светозвукового и речевого оповещений при различных событиях в системе.

Регистрирование в энергонезависимую память всех происходящих в системе событий.

Отображение состояния контроллера ("пожар", "тревога", "неисправность" и т.д.) на встроенных светодиодных индикаторах.

События с одного контроллера R3-Рубеж-КАУ2 на другие аналогичные контроллеры или приборы R3-Рубеж-2ОП по интерфейсу R3-Link не передаются и не отображаются на их экранах.

В контроллере имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Контроллер ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью ПО «FireSec3» Оперативная задача. Запись осуществляется в кольцевой буфер.

Контроллер имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.

Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.

Конфигурация контроллера в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec3 Администратор».

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec3 Оперативная задача». Приобретается отдельно.

Контроллер работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec3 Администратор».

Подключение контроллера R3-Рубеж-КАУ к компьютеру производится при помощи преобразователя интерфейсов R3-МС или R3-МС-Е. С целью конфигурирования допускается подключение с помощью USB-кабеля.

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 контроллеров и приемно-контрольных приборов и выводом информации на компьютер.

Контроллер R3-Рубеж-КАУ2 имеет 9 светодиодных индикаторов:

• ПУСК – индикатор включения устройств или сценариев. Включение: составного устройства «Насосная станция», устройства МПТ или запуск одного или нескольких сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при включении хотя бы одного из перечисленных устройств. В остальных случаях не светится.
• ПОЖАР – Индикатор состояния «Внимание» и «Пожар» в зонах. В режиме «Дежурный» не светится. В режиме «Внимание» мигает с частотой 1 Гц. В режиме «Пожар» светится постоянно.
• ТРЕВОГА – Индикатор состояния «Тревога» в охранной зоне. В режиме «Дежурный» не светится. В режиме «Тревога» мигает с частотой 2 Гц.
• ОСТАНОВ – Индикатор приостановки или останова устройств или сценариев. Останов или приостановка отсчета задержки пуска: составного устройства «Насосная станция», устройства МПТ или сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при приостановке или останове хотя бы одного из перечисленных устройств. В остальных случаях не светится
• НЕИСПРАВНОСТЬ – Индикатор неисправности контроллера. В режиме «Дежурный» не светится. В режиме «Неисправность контроллера» светится постоянно.
• ОТКЛЮЧЕНИЕ – Индикатор отключенных устройств. Постоянно светится при наличии хотя бы одного отключенного устройства.
• АВТ.ОТКЛ. – Индикатор состояния ручного управления или блокировки. Постоянно светится при отключенной автоматике на устройстве МПТ или составном устройстве «Насосная станция» или блокировке сценария, имеющего тип «Пожаротушения», «СОУЭ» или «Инженерные системы». В остальных случаях не светится.
• НЕИСПРАВНОСТЬ СИСТЕМНАЯ – Индикатор системной неисправности в контроллере. В режиме «Дежурный» не светится. В режиме «Системной неисправности» светится постоянно.
• СОУЭ ОТКЛ. – Индикатор выключения устройств СОУЭ в системе. Светится в случае выключения устройств СОУЭ в системе. В остальных случаях не светится.

Схема внешних подключений контроллера R3-Рубеж-КАУ2

Схема построения интерфейса R3-Link

Технические характеристики R3-Рубеж-КАУ2
