Рубеж R3-МС-Е

Описание Рубеж R3-МС-Е

R3-МС-Е

Арт.: RBZ-377219

Модуль сопряжения преобразователь интерфейса МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов R3-Рубеж-2ОП и других устройств интерфейса R3-Link с компьютером через интерфейс Ethernet.

Модуль R3-МС-Е предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП.

Модуль сопряжения R3-МС-Е обеспечивает:

• подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link;
• светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером.

Питание модуля R3-МС-Е осуществляется как от внешнего источника питания напряжением 12 или 24 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному R3-МС-Е, не более 7. При этом максимальное количество одновременно подключенных компьютеров для мониторинга системы, не более двух. R3-МС-Е не рекомендуется использовать с Wi-Fi соединением.

Для надежности работы системы безопасности, к локальной сети, в состав которой входят R3-МС-Е, не рекомендуется подключать оборудование, которое не относится к работе этой системы.

Параметры работы по Ethernet-каналу:

• скорость передачи – 100 Мбит/с;
• режим передачи данных – full-duplex;
• используемый протокол – UDP.

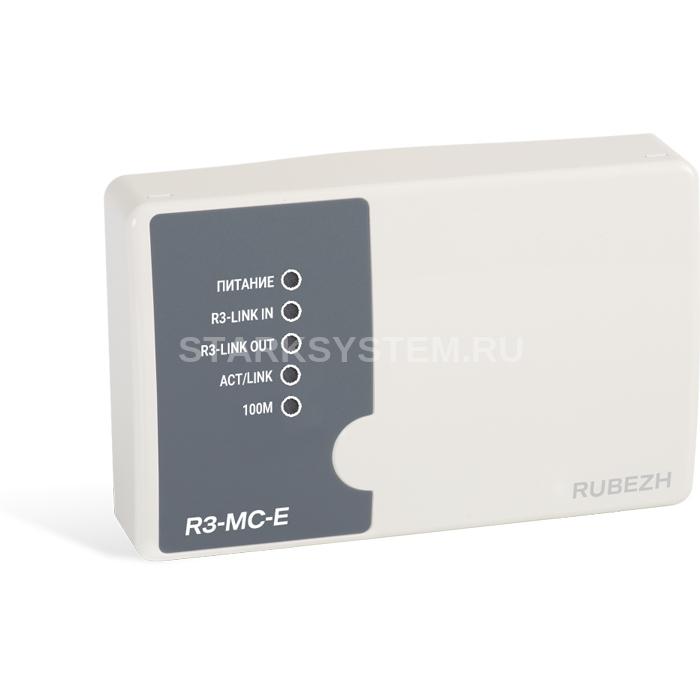

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е:

• светодиодный индикатор «HL1» (ПИТАНИЕ) отображающий наличие питания на МС-Е;
• светодиодные индикаторы «HL2» и «HL3», отображающие обмен данными в канале R3-Link;
• светодиодный индикатор «HL5» (ACT/LINK) отображающий обмен данными с сетью Ethernet;
• светодиодный индикатор «HL4» (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet.

Для взаимодействия модуля R3-MC-E с другими модулями и с компьютером необходимо предварительно настроить его. Настройку можно производить с любого устройства, имеющего установленный WEB браузер.

При настройке задаются стандартные параметры IP-устройства, такие как IP адрес, порт обмена данными, маска, шлюз. IP адрес допускается получать автоматически от сервера DHCP. Кроме этого, необходимо задать сетевое имя R3-МС-Е и указать разрешенные для подключения компьютеры. С тех компьютеров, которых не будет в данном списке, доступа к модулю R3-МС-Е не будет.

После завершения сетевых настроек для работы модуля R3-MC-E в составе системы в него необходимо записать конфигурацию с помощью ПО «Firesec».

Схема подключения

Технические характеристики Рубеж R3-МС-Е
