Рубеж МС-Р(прот. R3)

Код товара: 1468034
Розн. цена: 24 012 руб
Ваша цена: 24 012 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Рубеж МС-Р(прот. R3)

Радиоудлинитель интерфейса Рубеж МС-Р(прот. R3) представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу. Удлинение линии реализуется с помощью пары сконфигурированных радиоудлинителей. Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60. На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя. Светодиодный индикатор Питание:

  • при подключении питания светится постоянно.
Светодиодный индикатор RS-485:
  • при отсутствии обмена с ППКП – не светится;
  • при наличии обмена с ППКП – мигает с частотой обмена.
Светодиодный индикатор ПЕРЕДАЧА:
  • при отсутствии передачи данных по радиоканалу – не светится;
  • при передаче данных по радиоканалу – светится постоянно.
Светодиодный индикатор ПРИЕМ:
  • при отсутствии приема данных по радиоканалу – не светится;
  • при приеме данных по радиоканалу – светится постоянно.

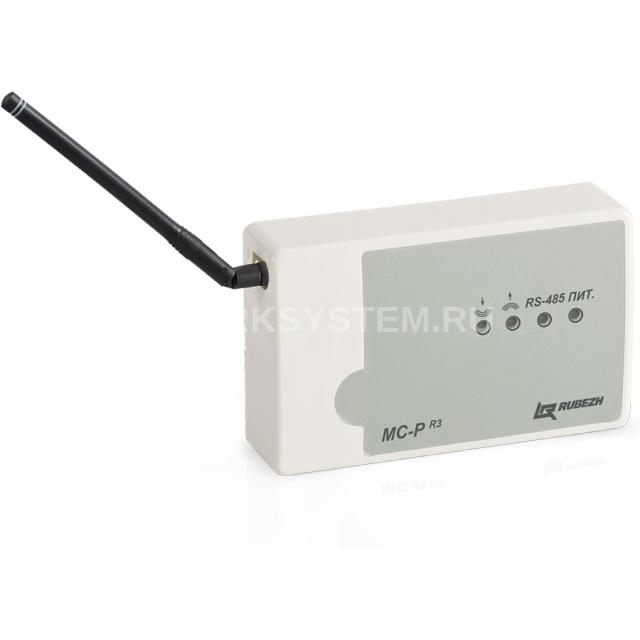

Схема внешних подключений радиоудлинителя МС-Р прот.R3 Внешний вид радиоудлинителя >Комплектность
  1. Радиоудлинитель интерфейса МС-Р(прот. R3) - 1 шт.;
  2. Паспорт - 1 экз.;
  3. Антенна - 1 шт.

Технические характеристики Рубеж МС-Р(прот. R3)

  • Питание: от 10 до 30 В
  • Потребляемый ток при питании 12 В, не более: 60 мА
  • Количество выходов для подключения:     интерфейса RS485 с гальванической развязкой: 2     интерфейса антенны: 1
  • Длина кабеля интерфейса RS485, не более: 1000 м
  • Номинальная мощность передатчика, не более: 10 мВт
  • Диапазон частот: 433,05 – 434,79 МГц
  • Скорость обмена данными в эфире, бит/с: 4800, 9600, 19200, 38400
  • Габаритные размеры модуля, не более: 125x84x37 мм
  • Масса, не более: 200 г
  • Рабочий диапазон температур: от 0 до плюс 40°С
  • Средний срок службы, не менее: 10 лет
