Описание

Описание Рубеж МС-КП(прот. R3)

Модуль сопряжения МС-КП представляет собой цифровое электронное устройство предназначенное для интеграции адресной системы тм Рубеж с оборудованием сторонних производителей по протоколу Modbus RTU.

Модуль сопряжения МС-КП обеспечивает:

  • перевод информационных сигналов формата адресной системы тм Рубеж в формат данных, используемых в протоколе Modbus RTU;
  • передачу состояния зон и исполнительных устройств адресной системы тм Рубеж во внешние системы и программное обеспечение сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU;
  • прием внешних команд на управление устройствами системы ОПС Рубеж от сторонних систем по протоколу Modbus RTU.

Интерфейс RS-485 работает на скоростях передачи данных из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;

Шлюз для Modbus:

  • тип интерфейса RS-485;
  • тип протокола: Modbus-RTU;
  • скорость передачи из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;
  • контроль четности: нет, четность, нечетность;
  • количество стоповых бит: 1 – с контролем четности; 1 или 2 – без контроля четности;
  • максимальная длина пакета – 256 байт.

Время технической готовности МС-КП к работе после подключения – не более 5 секунд.

Питание модулей рекомендуется осуществлять от резервированных источников питания «ИВЭПР 12» или «ИВЭПР 24» с напряжением 12 или 24 вольта.

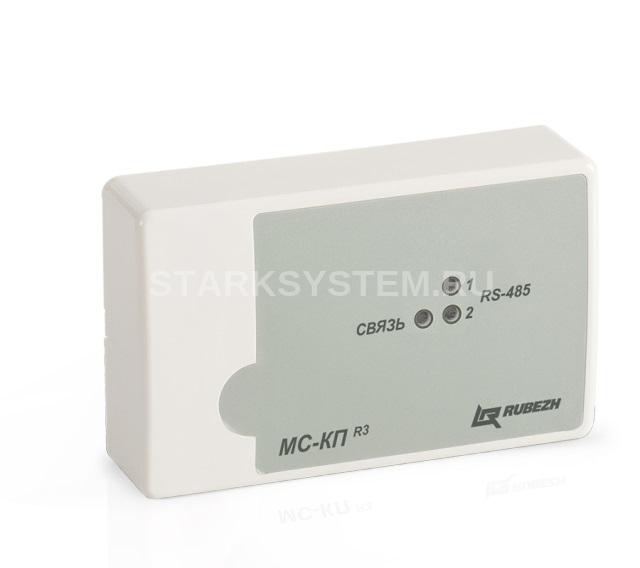

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-КП.

Светодиодный индикатор СВЯЗЬ:

  • при наличии питания – мигает с частотой 1 Гц;
  • при записи параметров через USB-порт – мигает с частотой 5 Гц.



Светодиодные индикаторы Канал 1 и Канал 2:



  • при наличии обмена данными по соответствующему интерфейсу – мигают с частотой обмена;
  • при отсутствии обмена данными – не светятся.



Технические характеристики Рубеж МС-КП(прот. R3)

  • Питание: От 11 до 28 В
  • Потребляемая мощность, не более: 1,5 Вт
  • Количество выходов для подключения интерфейсов:
    • RS-485, гальванически развязанный: 1
    • Modbus, гальванически развязанный: 1
  • Длина кабеля интерфейса RS485, не более: 1000 м
  • Длина кабеля интерфейса USB, до: 2 м
  • Габаритные размеры модуля, не более: 125х78х37 мм
  • Масса, не более: 200 г
  • Рабочий диапазон температур: от 0 до плюс 40°С
  • Средний срок службы: 10 лет
Рубеж МС-КП(прот. R3)
