Оникс Тромбон СОРС-АВУ(исп. В цвет RAL7045 матовый)

Описание Оникс Тромбон СОРС-АВУ(исп. В цвет RAL7045 матовый)

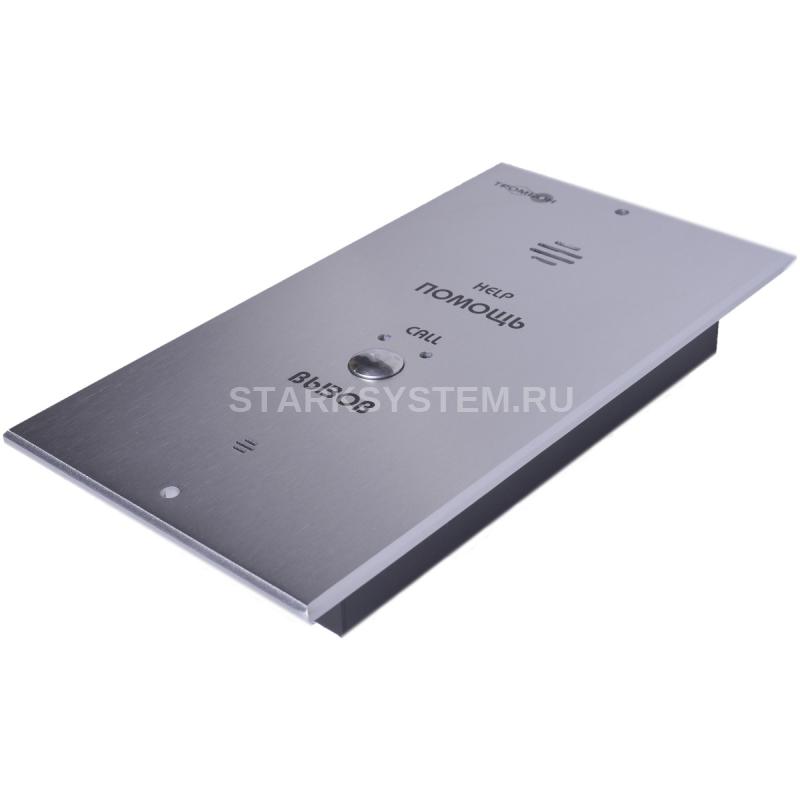

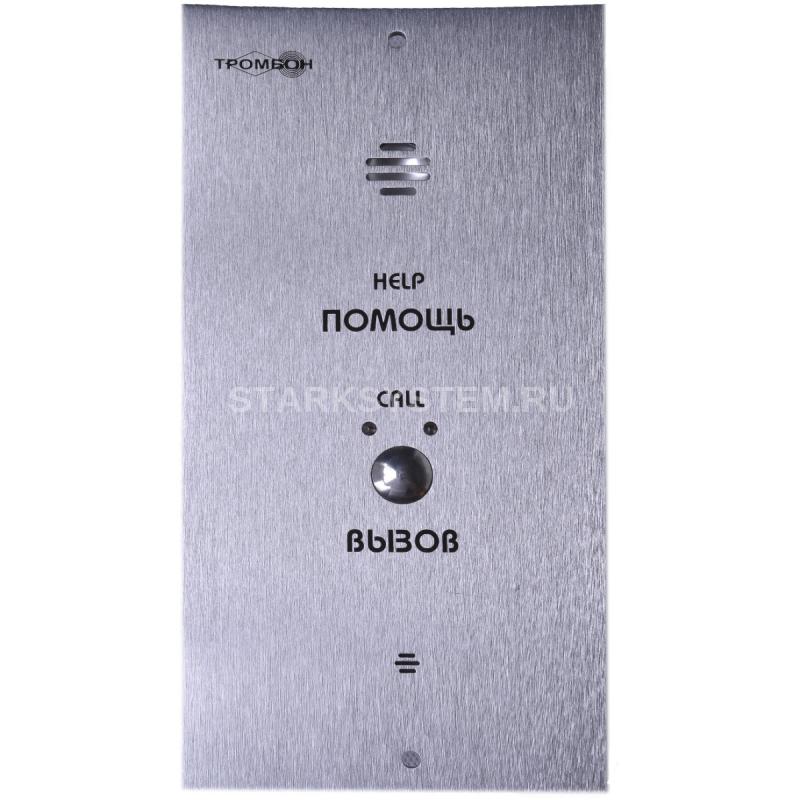

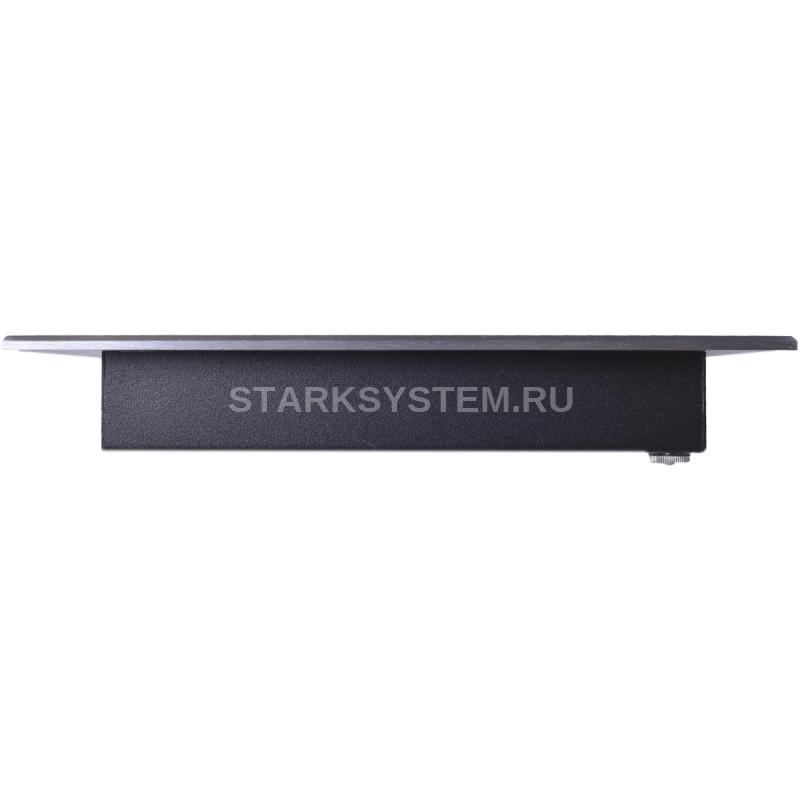

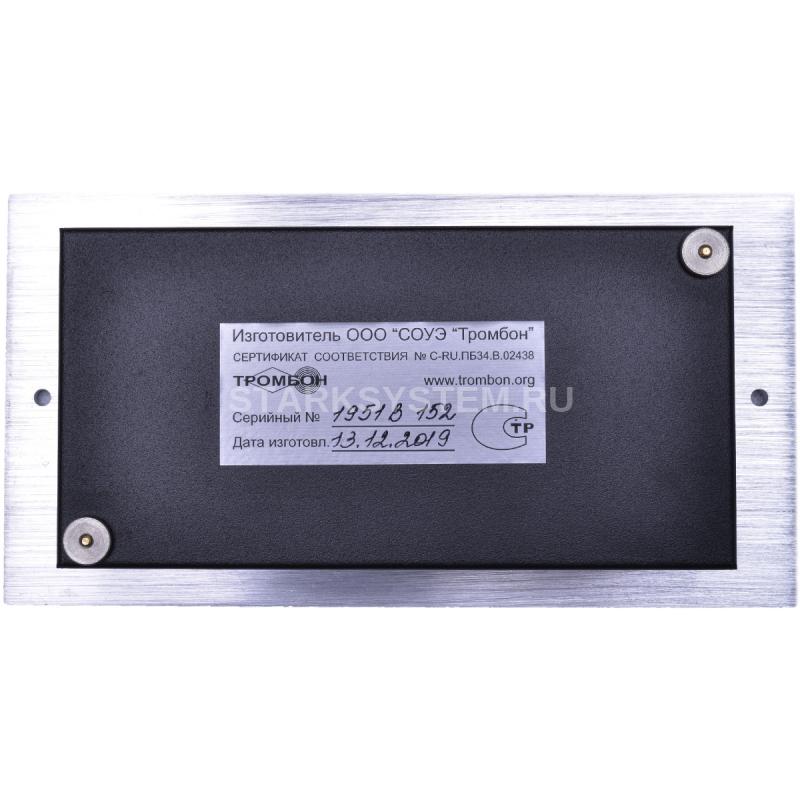

Тромбон СОРС-АВУ исполнение "В"

Абонентское вызывное устройство «Тромбон СОРС–АВУ» исполнение В, (врезное иполнение), устанавливается в зонах оповещения и предназначено для подачи вызова на пульт диспетчера «Тромбон СОРС– ПД» и организации с ним двусторонней голосовой связи. Для организации связи с маломобильными группами населения к абонентскому вызывному устройству могут быть подключены устройства вызова в виде кнопки или стропы. Для информирования персонала о том, что необходима помощь, к абонентскому вызывному устройству подключается информационное свето-звуковое табло.

1. Отверстия для крепления АВУ на стене;
2. Передняя панель корпуса АВУ;
3. Стойки для крепления крышки АВУ;
4. Динамик;
5. Разъем для подключения микрофона и громкоговорителя;
6. Контакты для перемычки, предназначенной для присвоения АВУ исходного заводского адреса. В рабочем режиме АВУ, перемычки на данных контактах быть не должно;
7. Печатная плата АВУ;
8. Светодиодный индикатор вызова и наличия связи;
9. Кнопка, предназначенная для вызова диспетчера и ответа на сигнал вызова;
10. Разъемы для подключения линий связи с ЛБС и другими абонентскими вызывными устройствами;
11. Винт для подключения экранирующей оплетки кабеля;
12. Контакты для перемычки, предназначены для подключения к линии RS485 согласующего резистора (левая пара контактов) или для хранения перемычки (правая пара);
13. Разъем для подключения устройств, предназначенных для помощи МГН;
14. Микрофон.

Комплект поставки

1. Абонентское вызывное устройство «Тромбон СОРС-АВУ» - 1шт.
2. Комплект крепёжных деталей - 1компл.
3. Руководство по эксплуатации - 1шт.
4. Паспорт - 1шт.
5. Упаковка - 1шт.

Технические характеристики Оникс Тромбон СОРС-АВУ(исп. В цвет RAL7045 матовый)

• Артикул: 00000006922
• Потребляемая мощность от Тромбон СОРС-ЛБС, Вт: 0.4
• Материал корпуса: Алюминий / Сталь
• Количество Тромбон СОРС-АВУ на 1 линии/на 1 ЛБС: до 8 / до 32
• Порт RS485: 1/2
• Вес, кг: 0,9
• Габариты, мм: 210 х 110 х 35
• Портов RS485 для связи с Тромбон СОРС-ЛБС, шт: 1
• Диапазон рабочих температур, °C: 0°C ~ +40°C
• Класс защиты, IP: IP40
• Кабель для связи с Тромбон СОРС-ЛБС: 2 х 2 х 0.64 мм (0.35 мм.кв.), экранированный
• Тип оборудования: СОРС
• Напряжение питания от Тромбон СОРС-ЛБС, В: 8-36
• Длина линии связи, м: 1200
