ROXTON CS-8232

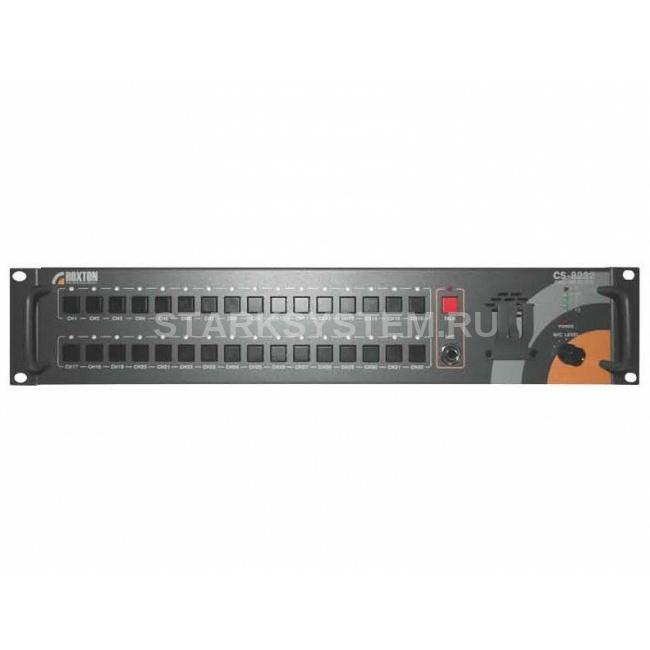

Описание ROXTON CS-8232

Селектор обратной связи ROXTON CS-8232 предназначен для организации двусторонней дуплексной связи зон трансляции и оповещения с оператором центрального оборудования. Селектор работает совместно с вызывными панелями CP-8032. Подключение абонентских панелей к селектору производится кабелем "Витая пара" UTP-5. Передача данных по протоколу RS-485. Все абонентские устройства можно подключить к одному кабелю. К одному селектору возможно подключить до 32-х абонентских панелей CP-8032. Система обратной связи позволяет осуществлять вызов оператора с абонентской панели или вызов абонента с селектора. Устройство имеет встроенный громкоговоритель с регулируемым уровнем громкости и подвесной микрофон с тангентой. На передней панели блока располагаются 32 кнопки прямого вызова абонентских панелей с индикаторами состояния.

Кроме функций вызова и приема сигналов от абонентских панелей, блок работает также в режиме контроля линии связи на короткое замыкание или обрыв линии. В случае аварии на линии все индикаторы устройства начинают моргать красным цветом и замыкается сухой контакт на клеммах, расположенных на задней стенке устройства. Возможно объединение нескольких устройств CS-8232 в одну систему (линкование). Для этого предусмотрены линейные вход и выход.

Схема подключения селектора обратной связи CS-8232

Технические характеристики ROXTON CS-8232

• Питание: 220В АС, 24В DC
• Потребление: 10Вт
• Количество подключаемых панелей: до 32
• Протокол передачи : RS-485
• Порты обмена: 2 (RG-45)
• Диапазон воспроизводимых частот: 80-16000 Гц
• Габариты: 484 x 350 x 88 мм
• Вес: 4,4 кг
