ROXTON FA-8142

Описание ROXTON FA-8142

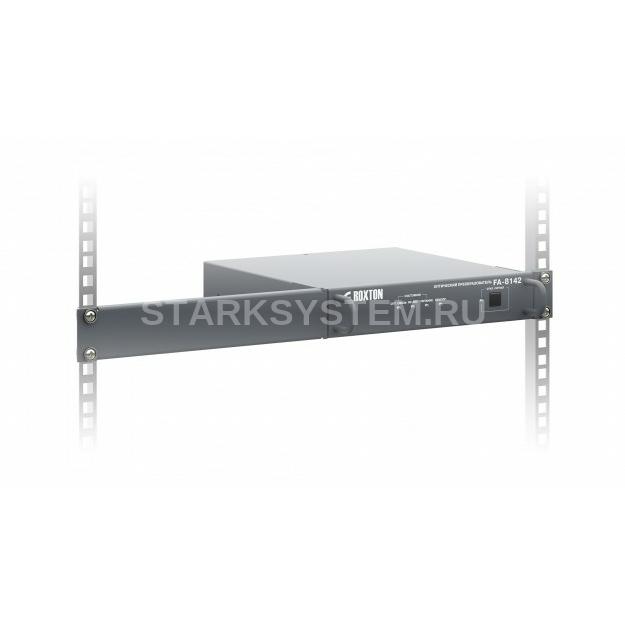

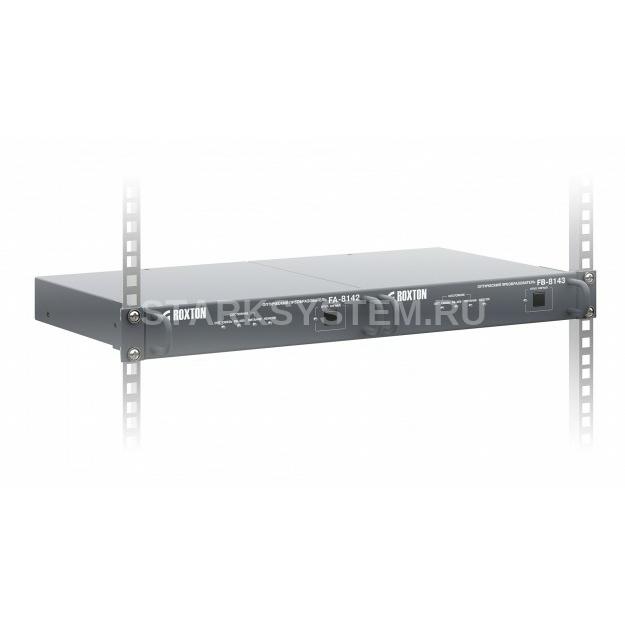

Связка оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143 предназначена для работы в составе распределенной цифро-аналоговой системы оповещения ROXTON 8000 и позволяет увеличить расстояние как между стойками системы, так и между её отдельными блоками с 1200 метров до 20 километров. Особенностью оптических преобразователей ROXTON FA-8142 и FB-8143 является модульный формат. Изделия занимают только половину 1U в монтажном шкафу. В комплект изделий входит несколько монтажных креплений разной длины. Данная особенность позволяет устанавливать изделия как совместно, так и по отдельности.

Оптические преобразователи конвертируют цифро-аналоговые данные, передаваемые по шине RS-485, и звук трёх аналоговых аудиоканалов в цифровой формат для его дальнейшей передачи по Волоконно-Оптической Линии Связи (сокр. ВОЛС). Преобразователи не резервируют адреса протокола ROXTON 8000, и маршрутизация остаётся прозрачной для остальных устройств на шине RS-485.

Контроль работоспособности оптических преобразователей, а также мониторинг возникающих неисправностей осуществляется посредством звуковой сигнализации, световой индикации и сигналов квитирования в соответствии с ГОСТ-53325 2012.

Использование одноволоконного оптического кабеля в качестве среды передачи и применение технологии Спектрального уплотнения каналов (англ. Wavelength-Division Multiplexing, сокр. WDM) обуславливает необходимость совместного использования пары оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143, находящимися на противоположных концах ВОЛС, для согласования приёма и передачи данных в дуплексном режиме. При этом ROXTON FA-8142 условно обозначается «ведущим» блоком, а ROXTON FB-8143 «ведомым».

Технические характеристики ROXTON FA-8142

Оптические разъёмы    1*FC Тип оптического волокна    Одномодовое 9/125 мкм Длина волны     передача (Tx) 1310 нм приём (Rx) 1550 нм Дальность передачи данных до    20 км Масса (нетто)    1.4 кг Общие характеристики Оптические разъёмы    1*FC Тип оптического волокна    Одномодовое Тип устройства    Оптический преобразователь Тип полировки оптического разъёма    PC Количество оптических портов    1 Длина волны     передача (Tx) 1310 нм приём (Rx) 1550 нм Дальность передачи данных до    20 км Тип оптического разъёма    FC Диаметр оптоволокна     Сердцевина 9 мкм Оболочка 125 мкм Функционирование в составе системы Максимальное количество FA/FB в системе    не ограничено Параметры интерфейса     бит данных 8 стоповый бит 1 чётность нет Скорость обмена данными    200000 бод Интерфейс связи устройств    RS-485 Максимальное количество задающих устройств в системе    9 Число звуковых каналов    3 Питание Тип блока питания    Импульсный Тип исполнения блока питания    Внутренний Напряжение питания     Основное AC~230 В, 50 Гц Резервное DC24 В Потребляемая мощность    2.5 Вт Конструкция Цвет    Серый Материал корпуса    Сталь Высота в юнитах    1U Масса (нетто)    1.4 кг Возможность установки в стойку    Да Система охлаждения    Пассивная, конвекционное охлаждение Габариты (без элементов крепления)     Ширина 220 мм Высота 44 мм Глубина 230 мм
