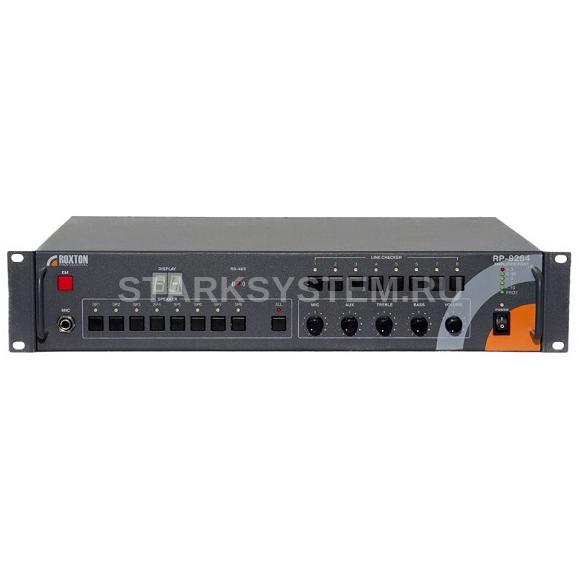

ROXTON RP-8264

Описание ROXTON RP-8264

ROXTON RP-8264 - комбинированный преобразователь (далее моноблок) работает в составе цифро-аналоговой системы оповещения ROXTON-8000. Представляет собой блок 19” исполнения, совмещающий в себе функции многоприоритетного предварительного усилителя, 8-ми зонного селектора/коммутатора 4-х внешних усилителей мощности на 8 линий громкоговорителей, блока автоматического контроля линий громкоговорителей и зарядного устройства.

Моноблок снабжен входами для подключения сигналов от пожарной станции, от систем централизованного оповещения (ЦСО) о чрезвычайных ситуациях (ГО и ЧС). Моноблок дистанционно управляется и контролируется дополнительными устройствами системы ROXTON-8000, в комбинации с которыми представляет собой особо эффективную систему оповещения. Комбинированный преобразователь ROXTON RP-8264 имеет пожарный сертификат и может использоваться в качестве технического средства СОУЭ, ЛСО, ОСО.

Основные функции RP-8264:

• 8-ми зонная базовая конфигурация;
• расширение системы до 512 зон;
• до 5-ти приоритетов в локальном режиме;
• до 13-ти приоритетов в составе системы;
• работа в составе любой из 8-ми рабочих групп;
• централизованное полуавтоматическое управление;
• управление по цифровому протоколу RS-485;
• автоматическое включение от системы пожарной сигнализации;
• стыковка с сигналами ГО и ЧС;
• управление по 3-м звуковым каналам;
• автоматический контроль линий громкоговорителей;
• автоматический контроль линий питания;
• автоматический переход на аварийное питание от источника DC-24В или АКБ;
• подзарядка внешних аккумуляторных батарей (АКБ 24В);
• дистанционное управление от любых 9 периферийных устройств (микрофонных консолей RM-8064 (до 8), контроллеров PS-8208, аудио-процессоров AP-8264, разветвителя-адаптера RS-8108).

Технические характеристики ROXTON RP-8264

• СЕКЦИЯ ПРЕДВАРИТЕЛЬНОГО УСИЛИТЕЛЯ (МИКШЕРА)
• Частотный диапазон 100 Гц- 18 кГц
• Выходной сигнал 100 В
• Сигнал/Шум 105 дБ
• Уровень на микрофонном входе MIC 5 мВ/470 Ом
• Уровень сигнала на входах AUX, EM1, EM2 0дБ (0.75В)/10кОм
• Уровень сигнала на линейном выходе OUT 0 дБ (0,75В) БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ ЛИНИЙ
• Количество контролируемых линий 8
• Параметры реле 100-250 В/5 А
• Напряжение контролируемой линии не более 100 В
• Максимальный контролируемый импеданс линии 1600 Ом
• Минимальный контролируемый импеданс линии 10 Ом
• Величина отклонения для регистрации неисправности линии 25%
• Интервал проверок от 1 до 24 ч ФУНКЦИОНИРОВАНИЕ В СОСТАВЕ СИСТЕМЫ
• Максимальное количество исполнительных устройств типа RA-8236 64
• Максимальное количество управляющих систем типа RM-8064 и/или PS-8208 9
• Интерфейс связи устройств RS-485
• Скорость обмена данными 200000 бод
• Параметры интерфейса (бит данных/стоповый бит/четность) 8/1/нет
• Число, параметры звуковых каналов 3 (балансные, +6 дБ) ОБЩИЕ ХАРАКТЕРИСТИКИ
• Напряжение питания основное/резервное 220В АС, 50 Гц/24B, DC
• Потребляемая мощность 14 Вт
• Потребляемая мощность в дежурном режиме 7 Вт
• Количество/мощность/напряжение внешних усилителей мощности до 4-х, 500 Вт/100 В
• Температура функционирования +100C~+350C
• Относительная влажность Не более 90 %
• Габаритные размеры 540*88*360 мм
• Масса 15 кг
• Другие наименования модели Roxton RP8264.
