RusGuard ACS-105-CE-B(POE)

Описание RusGuard ACS-105-CE-B(POE)

Контроллер СКУД ACS-105-CE-В (POE)

Контроллер со встроенным модулем PoE. Пластиковый корпус с установленным блоком питания и местом под аккумулятор. Полноценная работа с терминалами распознавания лиц R20-Face.

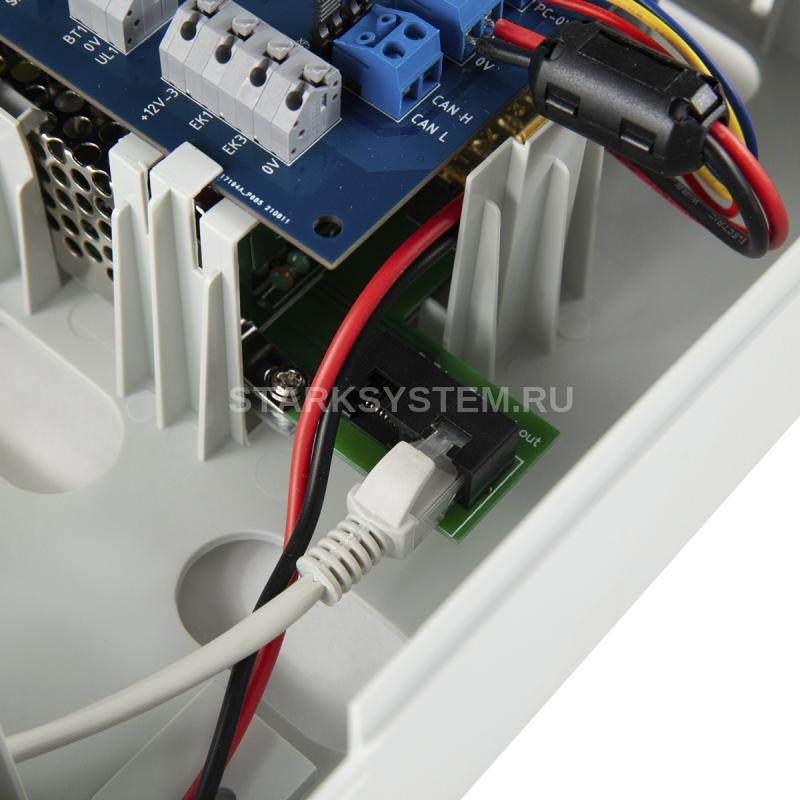

Контроллеры с маркировкой POE имеют встроенный PoE-сплиттер с максимальной силой тока до 3А. Этого достаточно для питания самого контроллера, двух электромагнитных замков и двух считывателей бесконтактных карт (при условии, что ваши серверные свитчи способны отдавать ток с таким напряжением). Использование технологии PoE позволяет значительно упростить монтаж контроллеров, так как для связи с сервером и для питания используется один и тот же кабель.

Встроенный сплиттер имеет собственный блок питания. Это позволяет устанавливать в корпус контроллера аккумуляторную батарею, поэтому в случае потери напряжения контроллер сможет проработать еще 8-12 часов. Кроме того, встроенный блок питания имеет надежную электронную защиту от короткого замыкания.

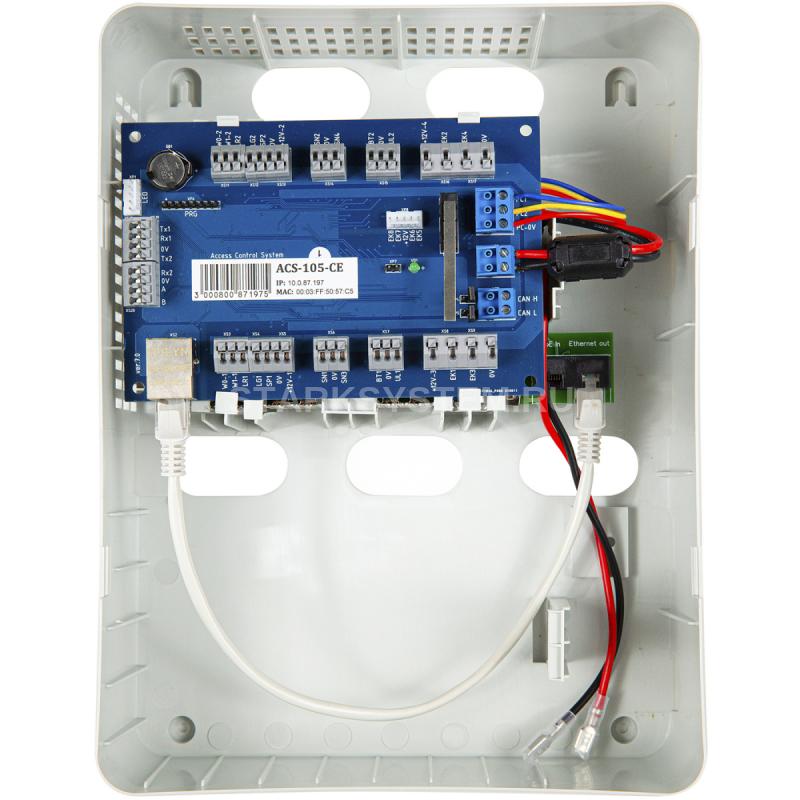

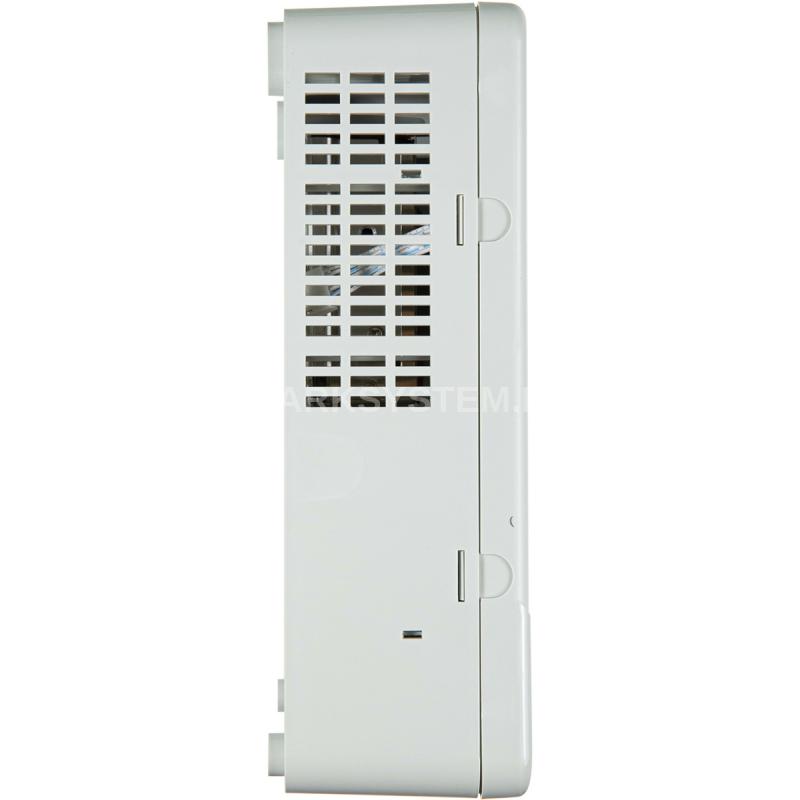

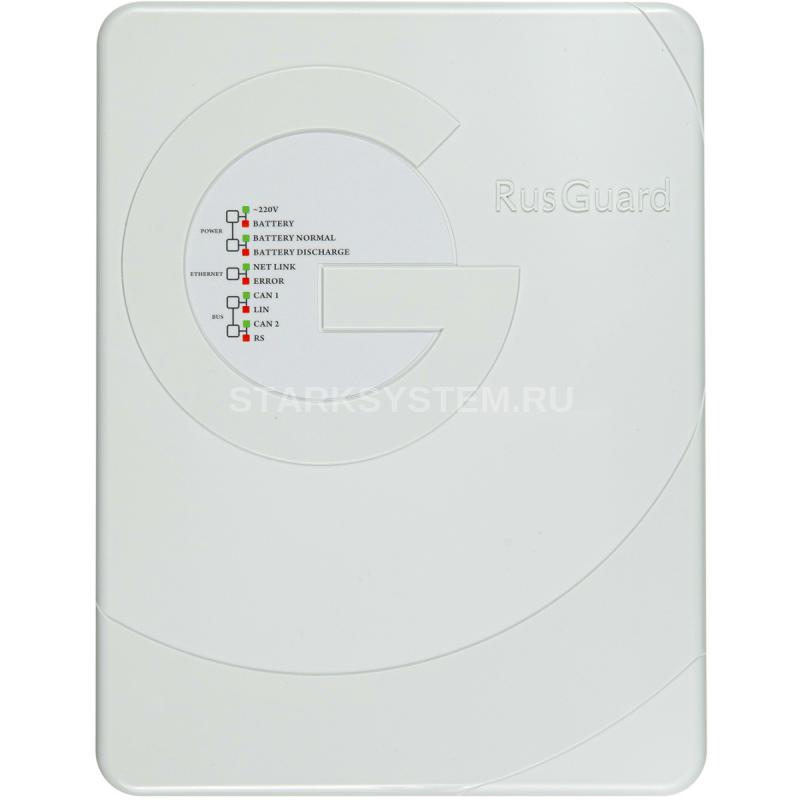

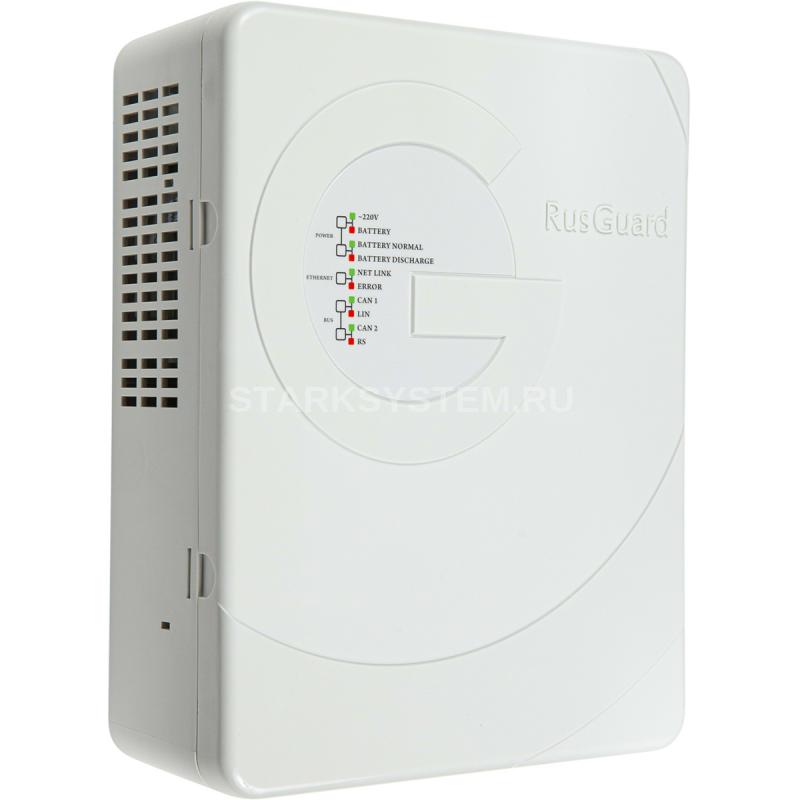

Корпус контроллера выполнен из пластика и имеет наружную индикацию состояний (тип питания контроллера, состояние батареи, наличие связи с сетью, связь с другими контроллерами по CAN-шине). В корпусе достаточно места для комфортной коммутации подключаемого оборудования и кабель-менеджмента.

Схемы подключения

Общая схема подключения контроллера в режиме Дверь

Общая схема подключения контроллера в режиме Две двери

Общая схема подключения контроллера в режиме Турникет с картоприемником

Общая схема подключения контроллера в режиме Шлагбаум/ворота с картоприёмником

Схема подключения Турникета PERCo - ТВС – 01

Схема подключения Турникета PERCo-TTR-04 и устройства сбора Proximity карт PERCo IC03

Схема подключения Турникета “Ростов-Дон Т83М1” и устройства сбора Proximity карт PW-500

Схемы подключения исполнительного устройства с питанием:

Технические характеристики RusGuard ACS-105-CE-B(POE)

Корпус, питание

• металлический с тампером вскрытия
• IEEE 802.3at (PoE+), IEEE 802.3af (PoE), Hi-PoE

Интерфейс

• CAN-HS - до 110 контроллеров на линии максимальной протяженностью 1 км подключение к серверу через Ethernet порт любого контроллера в сети
• 10/100 BASE-T подключение каждого контроллера непосредственно к сети Ethernet

Точки доступа

• дверь - считыватель на вход и выход
• две двери - считыватели только на вход
• турникет с картоприемником- считыватель на вход и выход + считыватель картоприемника
• ворота \ шлагбаум с картоприемником + управление светофорами

Считыватели

• RBus
• Wiegand- 26-58
• TouchMemory
• интерфейс клавиатуры (PS\2, KBW)
• RS-232
• настраиваемая полярность управления индикацией

Энергонезависимая память контроллера

• количество ключей - до 64 000 (длина ключа до 6 байт, настраиваемая)
• количество событий - до 60 000

Индикация, выходы, входы

• индикация контроля питания и обмена
• 8 исполнительных электронных реле с индивидуальными настройками (4 силовых + 4 слаботочных)
• 4 раздельных канала питания нагрузок с индивидуальными электронными защитами от перегрузки
• 8 дополнительных входов (кнопки, датчики и т.д.)
• 2 входа “сухой контакт”. Контроль сети и разряда АКБ
• 2 входа типа “сухой контакт” для подключения охранных датчиков

Режимы идентификации

• ключ
• ключ +ПИН
• ключ с подтверждением ключом
• ключ с подтверждением внешним разрешением
• лицо (совместно с терминалом R20-Face)
• ключ или лицо (совместно с терминалом R20-Face)
• ключ и лицо (совместно с терминалом R20-Face)

Масса, размер (ШхВхГ)

• 1.0 кг
• 215х280х91.5 мм

Защита, температурный режим

• IP20
• от -40 до +50
• Гарантия: 5 лет
