Sarmatt CD-EM02

Описание Sarmatt CD-EM02

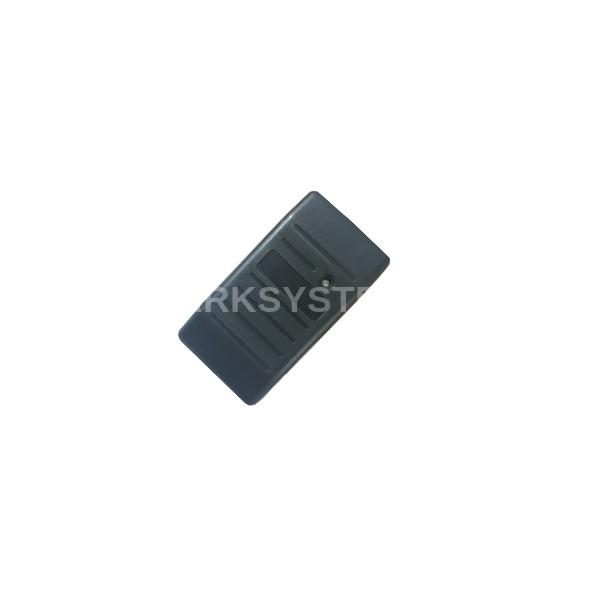

Считыватель Sarmatt CD-EM02 используется в системах контроля доступа (СКД) для считывания бесконтактных карт EM–Marine и передачи полученного кода карты по протоколам iButton (DallasTouchMemory, поддерживает однократную передачу, полностью совместим с работой контроллеров серии Z-5R) или Wiegand 26. Установка и подключение Установите считывающее устройство в нужное место и закрепите его винтами. При подключении питания к считывающему устройству загорится красный светодиод. Примечание 1: Не устанавливайте считывающие устройства ближе 10 см друг от друга. Для достижения необходимого расстояния считывателя от контроллера рекомендуется использовать UTP-кабель CAT5e. Эксплуатация Работа считывающего устройства без внешнего управления индикацией: 1) При подаче питания в режиме ожидания (в рабочей зоне нет считывающих карт) светодиод горит красным светом. 2) При поднесении карты к считывателю светодиод загорается зеленым цветом на короткое время, затем выключается и считыватель издает короткий звуковой сигнал. 3) Пока карта остается в считываемой зоне светодиодный индикатор выключен. Внешнее управление зеленым цветом светодиода и звуковым сигналом осуществляется путем замыкания соответствующих клемм (LED, BEEP) на общую клемму заземления Контакты

Желтый	BEEP
Коричневый	LED
Белый	D1
Зеленый	D0
Черный	GND
Красный	12V

Схема подключения Гарантия На устройство распространяется ограниченная гарантия 12 месяцев с даты продажи. Гарантия теряет силу если: - данное Руководство не соблюдается; - устройство имеет физические повреждения; - в устройстве имеются видимые следы воздействия коррозийных химических веществ; - цепи устройства имеют видимые следы взлома прибора посторонними лицами. В период действия гарантии Производитель бесплатно отремонтирует устройство или заменит любые сломанные детали если неисправность вызвана дефектом производителя. Комплектация

1. CD-EM02 считыватель - 1 шт.
2. Инструкция - 1 шт.
3. Винт 3х30 - 2 шт.
4. Дюбель - 2 шт.
