Описание Satel ASW-210

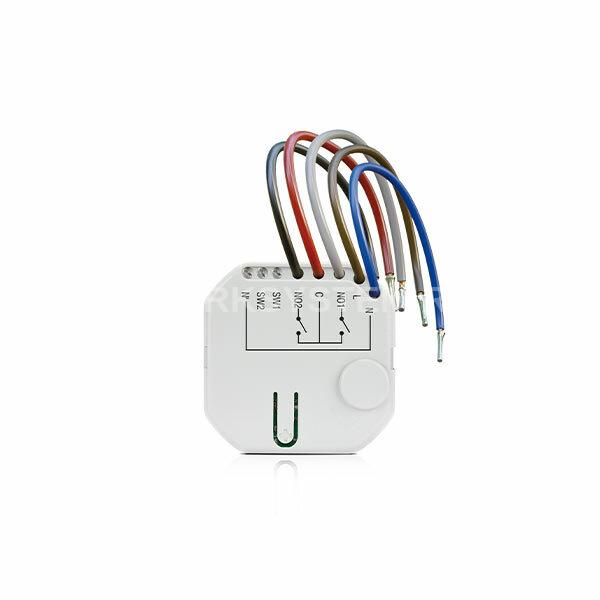

Satel ASW-210. Беспроводной двухканальный контроллер 230 В для установки в электромонтажную коробку.
Модуль ASW-210 предназначен для удаленного включения / выключения устройств с сетевым питанием 230 В AC. Он работает в беспроводной системе ABAX 2/ABAX с двухсторонней связью.
Контроллер отличается компактными размерами и предназначен для установки в электромонтажную коробку.
Устройство оборудовано двумя управляющими входами, предназначенными для подключения, например, настенных переключателей (моно- и бистабильных).
Настройка и обновление устройства осуществляется удаленно. В системе ABAX 2 двухсторонняя связь шифруется по стандарту AES.
Особенности:
удаленное включение и выключение устройств с сетевым питанием 230 В AC
2 управляющих входа
совместимость с:
контроллерами системы ABAX 2 (ACU-220 и ACU-280), а также ретранслятором ARU-200
контроллерами системы ABAX (ACU-120, ACU-270, ACU-250 и ACU-100 (версия 4.04 и выше)), прибором INTEGRA 128-WRL, а также ретранслятором ARU-100 – необходимую версию микропрограммы устройства следует уточнить в его описании на сайте, а контроллер ASW-210 должен быть в версии 1.01 или выше (микропрограмма доступна в ABAX 2 Firmware для ACU-220 / ACU-280, начиная с версии 6.02)
дальность радиосвязи на открытом пространстве:
в системе ABAX 2: до 1000 м (с ACU-220 / ACU-280)
в системе ABAX: до 500 м
удаленная настройка и обновление микропрограммы
компактные размеры
установка в электромонтажную коробку
В списке беспроводных устройств контроллер занимает:
в ABAX 2 – две позиции (опционально может занимать одну позицию),
в ABAX – одну позицию.
- кнопка для регистрации контроллера в системе ABAX 2 / ABAX.
- этикетка.
Провода
N [синий цвет] - для соединения с нейтральным проводником питания 230 В AC.
L [коричневый цвет]- для соединения с фазным проводником питания 230 В AC.
NO1 [серый цвет] - контакт NO релейного выхода 1 (в нормальном состоянии отсоединен от общего контакта C – не проводит ток).
NO2 [черный цвет] - контакт NO релейного выхода 2 (в нормальном состоянии отсоединен от общего контакта C – не проводит ток).
C [красный цвет] - общий контакт C релейных выходов.
Клеммы
SW1, SW2 - управляющий вход (NO).
N’ - для подключения нейтрального проводника питания 230 В AC
