Satel GSM-X

Описание Satel GSM-X

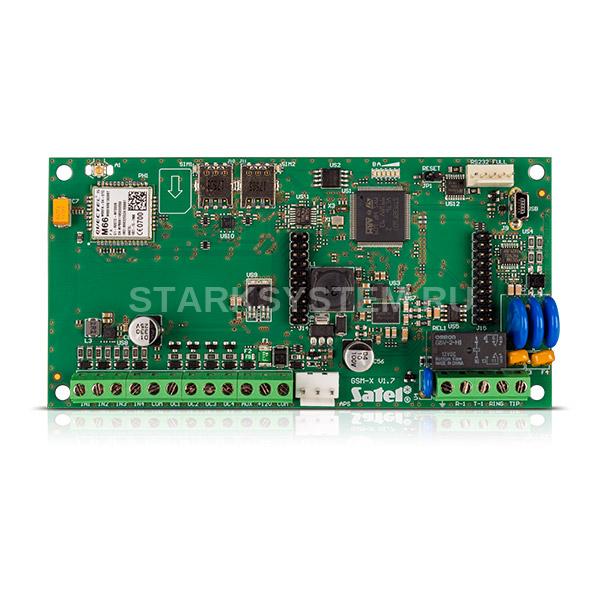

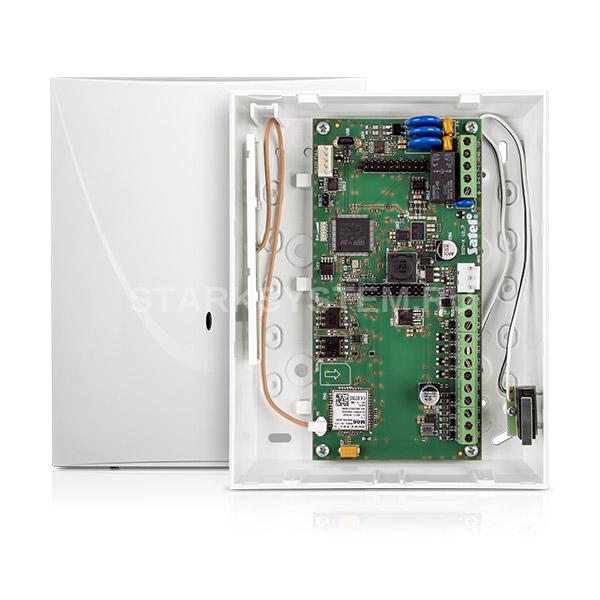

Модуль Satel GSM-X – – это универсальный коммуникационный модуль, который кроме расширенного функционала обеспечивает поддержку различных каналов связи. Он эффективен для широкого спектра применений. Гибкость Модуль можно интегрировать как в эксплуатирующиеся системы, так и применять его на новых объектах. GSM-X может получать информацию о событиях от подключенного к нему приемно-контрольного прибора. Полученную информацию он отправляет на ПЦН или непосредственно заинтересованным лицам, используя сеть Ethernet* или GSM. Прибор к модулю подключается через телефонный модуль автодозвона прибора (GSM-X имитирует ПЦН) или с помощью входов и выходов устройств. Кроме того, модуль позволяет удаленно управлять, например, режимом охраны или воротами. Для этой цели можно использовать, например, мобильное приложение. Совместимость с приборами INTEGRA и INTEGRA Plus С контрольными панелями серии INTEGRA и INTEGRA Plus модуль GSM-X можно сопрячь через интерфейс RS-232. В таком случае, кроме отправки на ПЦН всех полученных от прибора событий при использовании всех доступных каналов (аудио, SMS, Ethernet* и GPRS) обеспечиваются и другие более расширенные функции. Например, для приборов INTEGRA Plus доступна функция автоматического создания сообщений СМС на базе журнала событий прибора. В случае приборов INTEGRA и INTEGRA Plus: модуль GSM-X позволяет удаленно соединяться с компьютером с предустановленным ПО для этих приборов:

GUARDX – ПО для администрирования систем. *при подключении к GSM-X модуля GSM-X-ETH Связь Универсальный интерфейс связи GSM-X имеет интегрированный GSM-телефон и поддерживает две SIM-карты, что позволяет пользоваться услугами разных операторов. В случае проблем со связью, модуль автоматически переключается на вторую карту, обеспечивая непрерывность коммуникации. Большое удобство привносит функция проверки остатка денежных средств на счету SIM-карт, позволяющая не только проконтролировать текущий баланс, но и настроить уведомления о минимальном лимите на счету. Несомненным достоинством GSM-X является возможность его простого расширения – при подключении к устройству опционального модуля GSM-X-ETH обеспечивается доступ к дополнительному каналу связи – сети Ethernet. Отправка событий на ПЦН Для доставки информации на ПЦН используются следующие каналы:

SATEL (для совместной работы с пультовым оборудованием SATEL: ПЦН STAM-2 или преобразователем TCP/IP SMET-256). Поддержка различных каналов связи одним устройством гарантирует быструю и надежную отправку информации. Всеми каналами можно пользоваться независимо друг от друга, определив конкретные задачи для реализации через каждый из них. Dual Path Reporting GSM-X с подключенным модулем GSM-X-ETH позволяет отправлять события по двум независимым друг от друга каналам связи: Ethernet и GPRS (с настройкой приоритета). Устройство постоянно контролирует связь с ПЦН, и, если возникнет необходимость, заменяет один канал другим. Модуль GSM-X предлагает дополнительную возможность отправки событий на два независимых ПЦН, каждый из которых имеет два IP-адреса. Уведомление Модуль GSM-X может отправлять уведомления на 8 телефонных номеров:

CLIP. Универсальный интерфейс связи GSM-X, в зависимости от настройки, может отправлять сообщения по всем этим каналам одновременно. Благодаря этому информация будет доставлена даже в том случае, когда один из каналов окажется недоступным. Шлюз GSM Модуль GSM-X может полностью заменить аналоговую телефонную линию. Он имитирует ее, генерируя стандартные сигналы о состоянии линии (например, линия свободная или абонент недоступен), а после установки соединения осуществляет вызовы по GSM. Таким образом, он может обеспечить резервный канал связи для городской аналоговой телефонной линии, например, в случае ее аварии, перенаправляя исходящие звонки на мобильную связь. Также модуль может исполнять роль дополнительной внешней линии для мини-АТС. Это позволяет уменьшить расходы, связанные с исходящими звонками: в соответствии с более выгодным тарифом можно назначить телефонные номера для осуществления вызова по городской телефонной линии или по мобильной связи. Кроме того, модуль может фильтровать входящие вызовы, генерировать звук звонка и передавать информацию о номере вызывающего абонента (Caller ID). Удаленное управление GSM-X имеет 4 выхода, которыми можно управлять удаленно используя следующие инструменты. С помощью модуля GSM-X можно управлять не только охранной сигнализацией, но и элементами автоматики. С его помощью можно управлять освещением, воротами, рольставнями или электромагнитными замками. Также модуль может включать кондиционер, систему дымоудаления, полива и пр. Контроль с мобильных устройств Мобильное приложение GX CONTROL позволяет:

удаленно управлять выходами модуля (подключенными устройствами) и блокировать входы. PUSH-уведомления обеспечивают пользователям постоянный доступ к информации о состоянии системы. Важно, что настройка приложения или соединения с модулем выполняется совсем просто: достаточно отравить SMS-сообщение на модуль, чтобы получить в ответ конфигурационные данные. Другой простой и удобный способ настройки – через QR-код, сгенерированный программой GX Soft или в настроенном приложении. Специализированное программное обеспечение GX Soft – это функциональный инструмент с интуитивно понятным пользовательским интерфейсом, предназначенный для настройки, а также диагностики модулей связи SATEL. Соединение ПК с предустановленным ПО и модуля GSM-X может выполняться локально (через USB) или удаленно (по Ethernet* или GPRS). Удобное и безопасное соединение Достаточно воспользоваться услугой SATEL по установке соединений, чтобы легко получить доступ к широкому функционалу GX CONTROL и GX Soft. Настройка соединения модуля GSM-X с приложением GX CONTROL и ПО GX Soft осуществляется за считаные минуты. Не требуется ни внешний IP-адрес, ни расширенная настройка сетевых установок. Пересылаемые данные шифруются с помощью специального алгоритма, что обеспечивает безопасность связи. GSM-X кроме расширенного функционала обеспечивает поддержку различных каналов связи. Модуль совместим с любой системой охранной сигнализации. Он позволяет отправлять информацию, полученную от прибора, на ПЦН либо в ЧОП, либо непосредственно заинтересованным лицам. Для сопряжения устройств могут использоваться их входы и выходы или телефонный модуль автодозвона прибора. Простое расширение за счет Ethernet-модуля GSM-X-ETH, позволяет добавить очередной канал связи и осуществлять отправку информации по двум независимым друг от друга каналам (Ethernet и GPRS). Устройство постоянно контролирует связь с ПЦН, и, если возникнет необходимость, заменит один канал другим. В европейских отраслевых стандартах данное решение определяется термином «Dual Path Reporting». Оно соответствует наиболее строгим нормам категории DP4 стандарта EN 50136, определяющего требования к надежности и к механизмам обеспечения связи, а также доставки информации. GSM-X позволяет отправлять голосовые сообщения, СМС или PUSH, а также использовать услугу CLIP для уведомления о событиях в системе 8 пользователей. С контрольными панелями серии INTEGRA и INTEGRA Plus модуль GSM-X можно сопрячь через интерфейс RS-232. Благодаря этому GSM-X осуществляет мониторинг и уведомление (текст на базе списка событий – INTEGRA Plus), а также позволяет удаленно подключиться к ПО DLOADX и GUARDX. Модуль может обеспечить резервный канал связи для городской аналоговой телефонной линии, например, в случае ее аварии, перенаправляя исходящие звонки на мобильную связь. Также GSM-X может исполнять роль дополнительной внешней линии для мини-АТС. GSM-X имеет 4 выхода, которыми можно управлять удаленно и активировать их практически из любой точки мира, используя следующие инструменты: SMS, CLIP, DTMF-сигналы, мобильное приложение GX CONTROL или ПО GX Soft. Благодаря этому с помощью модуля GSM-X можно управлять не только охранной сигнализацией, но и элементами автоматики. Для настройки модуля предназначено специализированное ПО GX Soft. Соединение ПК с предустановленным ПО и модуля GSM-X может выполняться локально (через mini-USB) или удаленно (по Ethernet* или GPRS) . GSM-X совместим с ПО UpServ для удаленного обновления микропрограммы модулей, без необходимости выезда на объект, на котором установлено устройство. Универсальный интерфейс связи GSM-X имеет интегрированный GSM-телефон и поддерживает две SIM-карты, что позволяет пользоваться услугами разных операторов. В случае проблем со связью, модуль автоматически переключается на вторую карту, обеспечивая непрерывность коммуникации. Особенности:
