Satel OPAL

Описание Satel OPAL

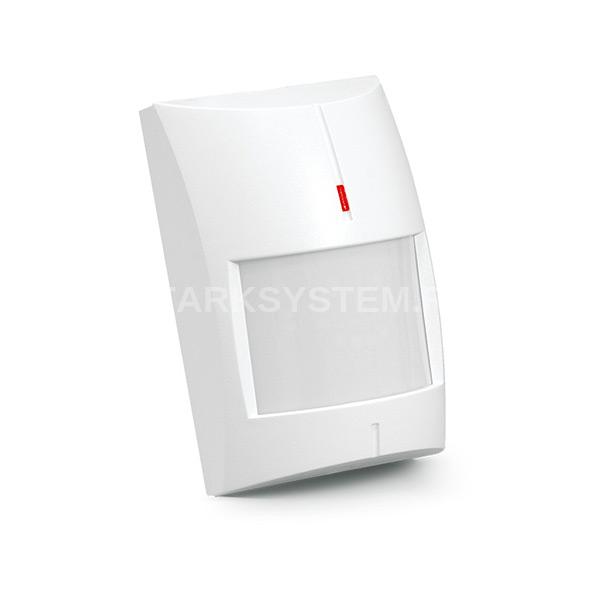

Satel OPAL - комбинированный извещатель движения ИК+СВЧ, который идеально подходит для применения как вне охраняемых объектов, так и в помещениях со специфическими условиями работы (напр., в ангарах или под навесными крышами). Извещатель OPAL использует для обнаружения движения ИК- и СВЧ-технологию. Кроме того, он оснащен функцией антимаскирования, осуществляемой СВЧ-каналом. Комбинация этих технологий в сочетании с алгоритмом автоматической адаптации к условиям окружающей среды обеспечивает высокую устойчивость устройств к ложным тревогам и стабильную работу в тяжелых атмосферных условиях, то есть, в случае дождя, снега, под прямыми солнечными лучами и при сильных порывах ветра. Устройство работает стабильно в широком диапазоне температур: от -40°C до +55°C, а изменения температуры окружающей среды компенсируются автоматически.

Применение

Извещатели серии OPAL обеспечивают надежную защиту территории, прилежащей к объектам разного типа и назначения. Также эти устройства хорошо подходят для защиты промышленных помещений со специфическими условиями (например, ангаров или площадок под навесными крышами).

Дальность действия Извещатели серии OPAL отличаются широким углом обзора, который составляет 100 градусов, и дальностью обнаружения, превышающей 15 метров. При этом контролируется и пространство непосредственно под извещателем, что позволяет обнаружить каждую попытку злоумышленника подойти под устройство с целью его повреждения, блокирования или удаления. Кроме того, микропрограмма извещателей серии OPAL разработана таким образом, чтобы перемещение домашних животных не вызывало ложных срабатываний.

Высокая устойчивость к неблагоприятным атмосферным условиям

OPAL и OPAL Plus используют в работе технологии ИК и СВЧ. Эта комбинация в сочетании с алгоритмом автоматической адаптации к условиям окружающей среды обеспечивает высокую устойчивость устройств к ложным тревогам и стабильную работу в тяжелых атмосферных условиях, то есть, в случае дождя, снега, под прямыми солнечными лучами и при сильных порывах ветра. Изменения температуры окружающей среды компенсируются автоматически, а длительное тестирование извещателей подтвердило их устойчивость к экстремальным погодным условиям. Эти устройства гарантируют безотказную работу в широком диапазоне температур от -40°C до +55°C.

Конструкция извещателя

Высочайшее качество OPAL и OPAL Plus – это результат сочетания инновационных технологий и многолетнего опыта специалистов компании SATEL в разработке и производстве технических средств защиты. Свидетельством и подтверждением этого факта является как конструктивное решение извещателя, так и тщательное исполнение печатной платы и корпуса устройства.

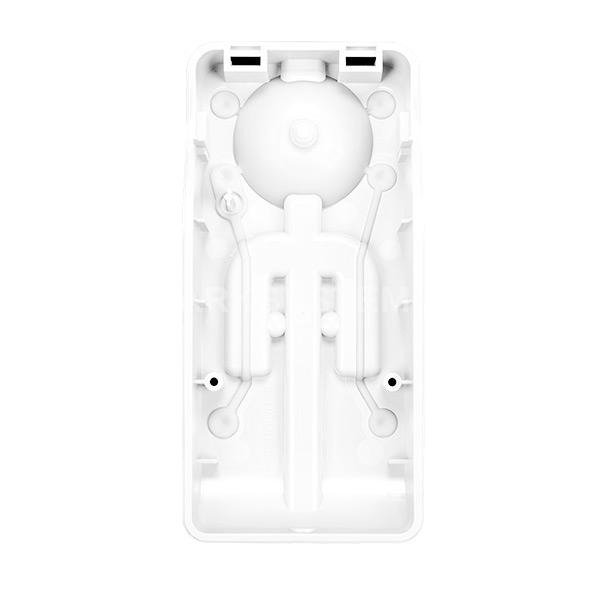

Для производства корпуса извещателя серии OPAL применяется технология двухкомпо нентного литья под давлением. Благодаря сочетанию поликарбоната и термопластичного эластомера была создана специальная конструкция оболочки со степенью защиты IP54. Этот корпус защищает печатную плату извещателя от погодных явлений, которые могут иметь неблагоприятное влияние на электронику, таких как: дождь, снег, туман или влага. Извещатели OPAL и OPAL Plus отличаются высокой механической прочностью и устойчивостью к УФ-излучению, благодаря чему в течение длительного срока службы внешний вид устройства остается неизменным.

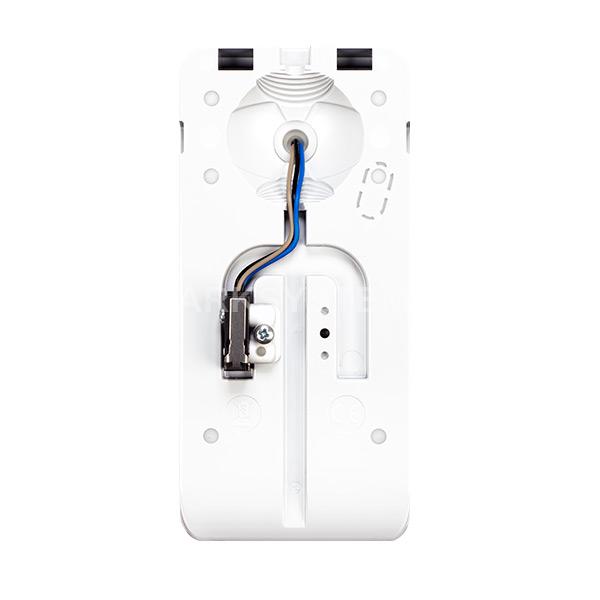

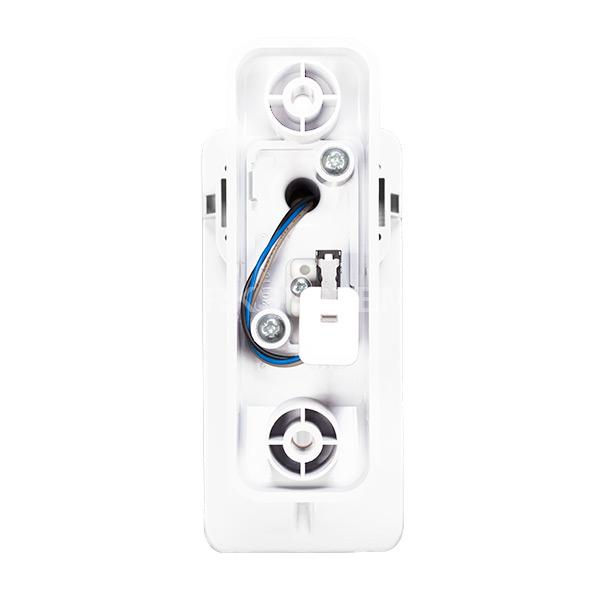

Конструкция извещателя OPAL позволяет устанавливать его непосредственно на плоской поверхности. Если извещатель должен быть установлен под наклоном по вертикали или по горизонтали, то следует использовать специальные кронштейны из комплекта BRACKET C (белого цвета) или BRACKET C GY (серого цвета): угловой или шаровый.

Особенности:

• два канала обнаружения: ИК+СВЧ
• функция антимаскирования, осуществляемая СВЧ-каналом

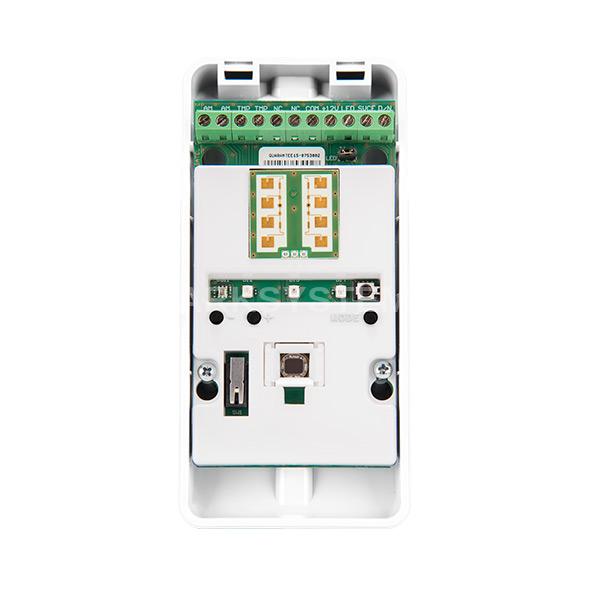

• настройка чувствительности каналов обнаружения с помощью кнопок на печатной плате
• брызгозащищенный корпус степени IP 54
• темперная защита (от вскрытия и отрыва от монтажной поверхности)
• устойчивость к изменениям освещения (естественного, искусственного), благодаря применению ИК-сенсора с фильтром белого света
• цифровая компенсация температуры, обеспечивающая работу в широком диапазоне температур от –40°C до +55°C
• возможность работы в неблагоприятных атмосферных условиях (дождь, снег, туман, сильный ветер)
• высокая устойчивость к ложным тревогам, благодаря применению алгоритма автоматического приспособления
• зона, смотрящая под извещатель
• опция игнорирования мелких животных
• низкое потребление тока

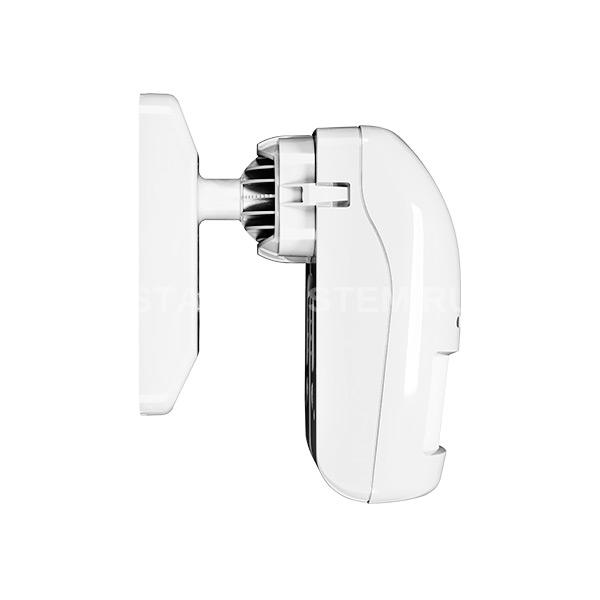

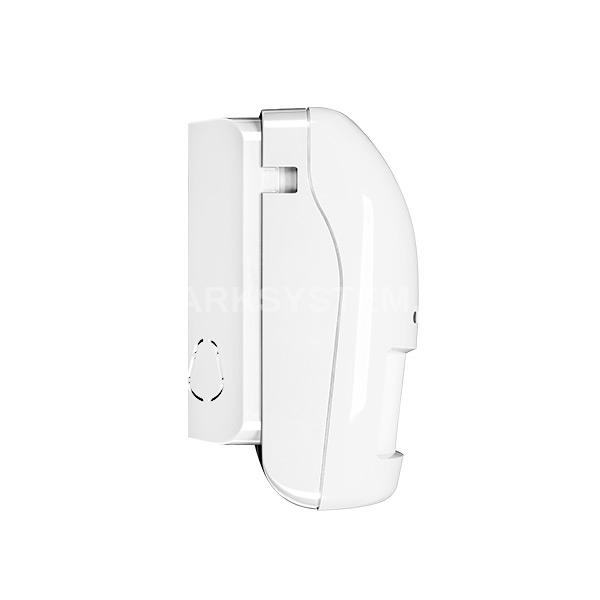

• возможность установки непосредственно на плоской поверхности или при использовании предназначенных для этой цели кронштейнов из комплекта BRACKET C: - угловой кронштейн: постоянный угол 45° - шаровый кронштейн с диапазоном регулировки: до 60° по вертикали и до 90° по горизонтали

Технические характеристики Satel OPAL

• Напряжение питания (±15%): 12В DC
• Обнаруживаемая скорость движения: 0,3...3 м/c
• Диапазон рабочих температур: -40...+55 °C
• Рекомендуемая высота монтажа: 2,4 м
• Потребление тока в режиме готовности: 12 мА
• Максимальное потребление тока: 20 мА
• Максимальная нагрузка на контактах реле (резистивная): 40 мA / 16 В DC
• Максимальная влажность воздуха: 93±3%
• Габаритные размеры: 65x138x58мм
• Класс среды по стандарту EN50130-5: IIIa
• Продолжительность сигнализации тревоги: 2 c
• Соответствие стандартам: EN50131-1, EN50131-2-4, EN50130-4, EN50130-5
• Микроволновая частота: 24 ГГц
• Время запуска: 40 c
• Класс безопасности по стандарту EN50131-2-2: Grade 2
• Степень защиты оболочки: IP54
• Масса извещателя (без кронштейна): 174
