Satel PERFECTA 16/A

Описание Satel PERFECTA 16/A

Satel PERFECTA 16/A – комплект приёмо-контрольного прибора. СОстав комплекта

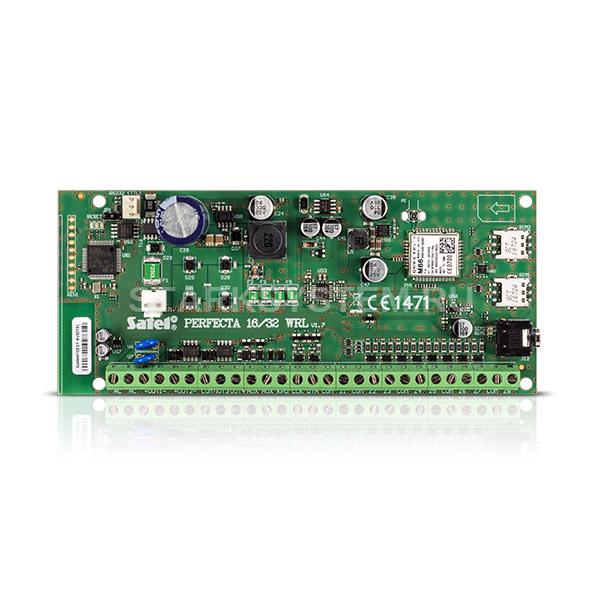

1. ПКП PERFECTA 16. Плата охранной сигнализации на 16 проводных зон (8 встроенных) - расширение с помощью INT-E, со встроеннымыми: - модулем GSM/GPRS с поддержкой двух сим-карт (sms, мониторинг на ПЦН, мобильное приложение, PUSH-уведрмления); - голосовым модулем (голосовые сообщения для телефонного уведомления); модулем звуковой верификации тревоги для прослушивания обстановки на объекте. Габаритные размеры платы электроники (мм):160x68 Диапазон рабочих температур -30 °C...+55 °C

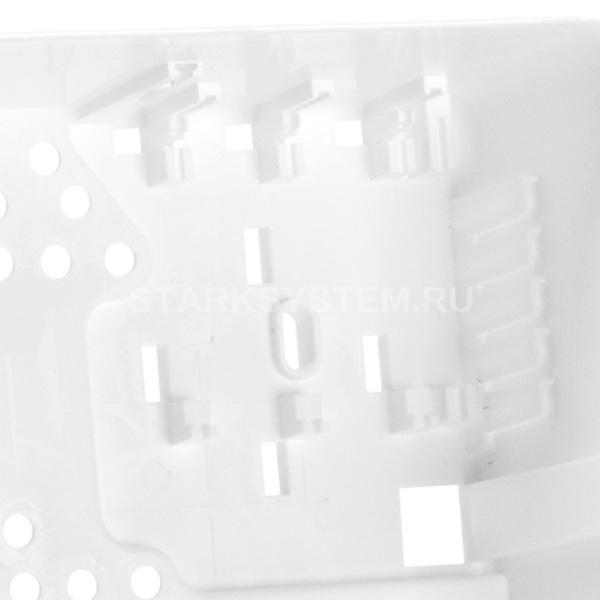

2. OPU-4 Р - пластиковый корпус. Место под аккумулятор Smartec 12 В, ST-BT107 (7 А-ч). Габаритные размеры корпуса (мм): 266х286х100.

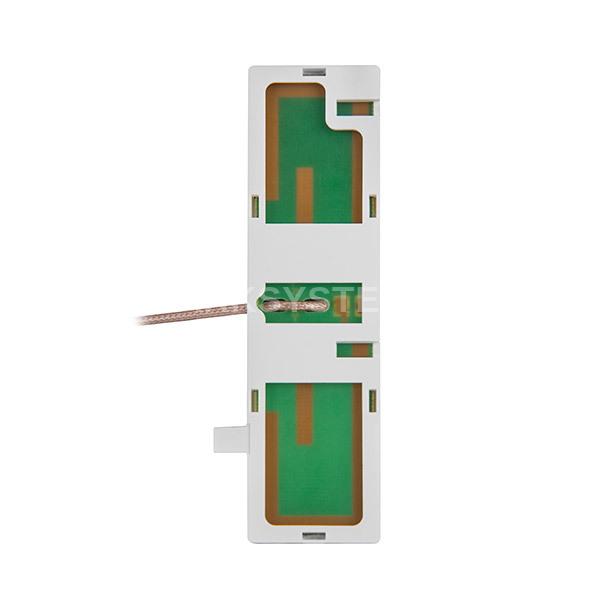

3. ANT-GSM-I - двухчастотная антенна GSM ** TR 40 VA – трансформатор в комплект MICRA не входит и закупается отдельно!

Satel PERFECTA 16 - приемно-контрольный прибор PERFECTA предназначен для защиты объектов небольшого и среднего размера, например: квартир, частных домов, офисов, небольших компаний и т. п. Контрольные панели этой серии обеспечивают защиту, совместимую с требованиями стандарта Grade 2 EN 50131. Система, построенная на базе прибора PERFECTA 16, отличается быстрой установкой, простой настройкой и интуитивно понятной эксплуатацией. Приемно-контрольный прибор кроме базовых способов управления системой предлагает и более современные инструменты, такие как, например, функциональное и интуитивно понятное мобильное приложение PERFECTA CONTROL. Встроенный модуль GSM/GPRS предлагает широкие возможности: поддержку мобильного приложения, поддержку PUSH-уведомлений, удаленную настройку при помощи ПО PERFECTA Soft, отправку событий на ПЦН, голосовое уведомление, управление с помощью SMS-сообщений и звуковую верификацию ситуации на охраняемом объекте. Устройство поддерживает две карты nano-SIM, благодаря чему обеспечивается непрерывность связи: при возникновении проблем с сетью первого оператора, автоматически используется вторая карта. На плате прибора 8 зон и 4 выхода. Их число можно увеличить, подключив модули расширения зон INT-E и выходов INT-O или INT-ORS. Это позволяет расширить систему, подключив дополнительные извещатели, оповещатели или исполнительные устройства (для управления гаражными воротами, рольставнями, системой орошения). Прибор позволяет разделить систему на две группы зон, то есть на два раздела, с выбором трех типов режима охраны для каждой из них (ДЕНЬ, НОЧЬ, полная). Каждую зону можно назначить в одну из групп или одновременно в обе группы. Настройка системы может осуществляться с помощью интуитивно понятного ПО PERFECTA Soft (компьютер, подключенный к порту RS-232 (TTL) или соединяющийся с прибором удаленно) или клавиатуры, которая позволяет применять для быстрого вызова функций удобные сочетания клавиш.

совместимость с требованиями европейского стандарта EN 50131 Grade 2

от 8 до 16 проводных программируемых зон: поддержка шлейфов: NO, NC, EOL, 2EOL/NO, 2EOL/NC возможность поддержки извещателей рольставни и вибрации

от 4 до 12 проводных программируемых выходов

2 выхода питания на плате

встроенные модули: GSM/GPRS с 2 слотами для SIM-карт (SMS, мониторинг на ПЦН, мобильное приложение, PUSH-уведомления) модуль голосовых сообщений (воспроизведение голосовых сообщений для телефонного уведомления) модуль звуковой верификации тревоги

2 раздела (группы зон) в системе: 3 типа режима охраны возможность назначения зоны в два раздела управление системой пользователем или с помощью таймеров шина связи для подключения клавиатур (PRF-LCD) и модулей расширения (INT-E, INT-O, INT-ORS)

управление системой с помощью: клавиатур PRF-LCD (до 4) мобильного приложения PERFECTA CONTROL возможность обновления микропрограммы

пароли: 15 паролей пользователей 1 сервисный пароль редактирование названий (пользователей, групп, зон, выходов и модулей) для облегчения управления системой и наблюдения за ней

таймеры: 8 таймеров с возможностью настройки исключений журнал событий: 3584 события автоматическая диагностика основных компонентов системы

встроенный импульсный блок питания: защита от КЗ защита от полной разрядки аккумулятора регулировка тока зарядки аккумулятора

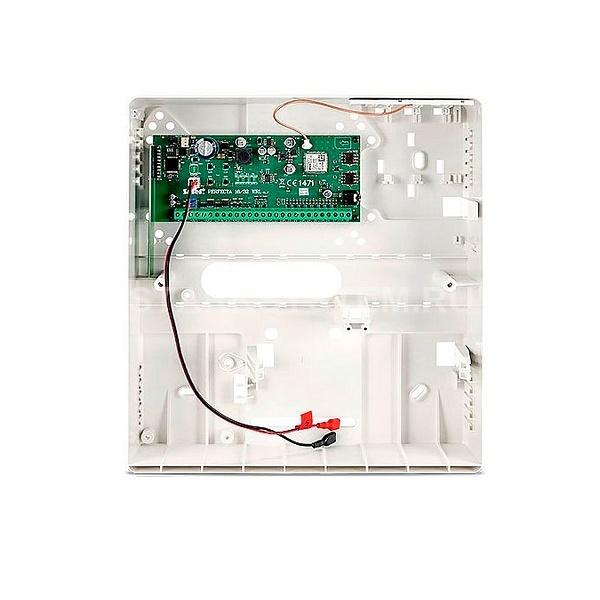

настройка прибора: локальная – клавиатура или компьютер с установленной программой PERFECTA Soft, подключенный к порту RS 232 (TTL) прибора удаленная – компьютер с установленной программой PERFECTA Soft, соединяющийся с прибором по GPRS-каналу. Satel OPU-4 P - универсальный корпус предназначен для устройств производства фирмы SATEL. Корпус выполнен из белого полистирола. Могут устанавливаться в закрытых помещениях. Корпус предназначен для поверхностного монтажа. В корпусе предусмотрено место под трансформатор (доступны два типа трансформаторов: 230 В/18 В AC мощностью 40 ВA и 230 В/20 В мощностью 60 ВA) и аккумулятор 12 В / 7 Aч. Корпус оборудован специальным держателем для антенны GSM и имеет два тамперных контакта для обнаружения вскрытия корпуса и отрыва от монтажной поверхности. В комплект поставки входят, кроме тамперных контактов, дюбели, подкладки для сохранения зазора, два провода для подключения трансформатора и дополнительные шурупы. Двухдиапазонная антенна Satel ANT-GSM-I предназначена для работы с приемно-контрольными приборами PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL и модулями связи GSM-X, INT-GSM и MICRA. ANT-GSM-I можно устанавливать в пластиковых корпусах SATEL, напр.: OPU-4 P, OPU-3 P, OPU-2 B.

Технические характеристики Satel PERFECTA 16/A

• Модель: PERFECTA 16/A
•
• Тип: комплект приёмо-контрольного прибора.

  Характеристики PERFECTA 16

• КМаксимальный ток программируемых слаботочных выходов: 25 мA / 12 В DC
• Максимальный ток программируемых силовых выходов: 1000 мA / 12 В DC
• Речевые сообщения: 16
• Класс среды по стандарту: EN50130-5 II
• Шины связи: 1
• Максимальное количество программируемых зон: 16
• Максимальное количество программируемых выходов: 12
• Максимальная влажность воздуха: 93±3%
• Максимальное потребление тока: 180 мА
• Максимальное потребление тока от аккумулятора: 160 мA
• Клавиатуры: до 4
• Вес: 105 г
• Напряжение отключения аккумулятора (±10%): 10,5 V
• Выходное напряжение блока питания: 12
• Напряжение питания (±15%): 18 В AC, 50-60 Гц
• Напряжение индикации аварии аккумулятора (±10%): 11 V
• Телефонные номера для уведомления: 8
• Максимальный ток выхода: AUX 500 мA / 12 В DC
• Максимальный ток выхода: KPD 500 мA / 12 В DC
• Журнал событий: 3584
• Потребление тока в режиме готовности: 150 мА
• Потребление тока от аккумулятора в режиме готовности: 100 мА
• Ток заряда аккумулятора: 500
• Класс безопасности по стандарту EN 50131: Grade 2
• Группы: 2
• Таймеры: 8
• Пользователи: 15
• Программируемые проводные зоны: 8
• Программируемые проводные выходы: 4
• Выходы питания: 2
• Габаритные размеры платы электроники: 160 x 68 мм
• Диапазон выходных напряжений: 10,5 В…14 В DC
• Диапазон рабочих температур: -10…+55 °C
• Рекомендуемый трансформатор: 40 BA.

  Характеристики ANT-GSM-I

• Габаритные размеры корпуса 266 x 286 x 100 мм
• Вес 920 г

  Характеристики OPU-4 P

• Тип: антенна
• Совместимость с приемно-контрольными приборами: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL
• Совместимость модулями связи: GSM-X, INT-GSM и MICRA. ANT-GSM-I
• Частота: 900/1800 МГц
• установка в корпуса: OPU-2 B, OPU-3 P и OPU-4 P
