Описание Satel SLIM-DUAL-PRO

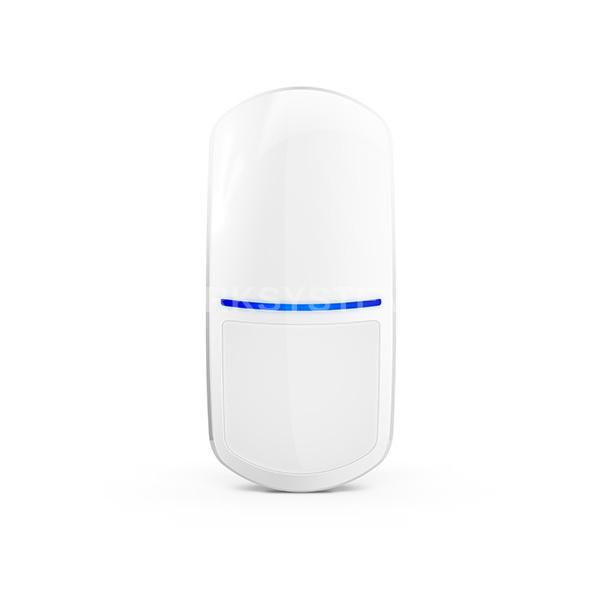

Satel SLIM-DUAL-PRO - комбинированный извещатель движения ПИК+СВЧ с активным ИК-каналом антимаскирования.
Извещатель SLIM-DUAL-PRO обнаруживает движение в охраняемом пространстве.
Особенности:
соответствие требованиям стандарта EN 50131 для Grade 3
обнаружение движения с помощью двух датчиков: пассивного инфракрасного датчика (ПИК) и микроволнового датчика (СВЧ)
регулировка чувствительности обнаружения каждого из датчиков
возможность тестировать датчики по отдельности
цифровой алгоритм обнаружения движения
цифровая компенсация температуры
цифровой фильтр сигналов, получаемых микроволновым датчиком, обеспечивающий устойчивость к ложным тревогам, вызванным энергетической сетью и разрядными лампами
выбор режима работы: основной или расширенный
возможность включения/выключения контроля зоны подхода
широкоугольная линза, спроектированная специально для извещателей из серии SLIM LINE
возможность замены установленной линзы на линзу типа «вертикальная штора» (CT-CL) либо дальнего действия (LR-CL)
активный ИК-канал антимаскирования, соответствующий стандарту EN 50131-2-4 для Grade 3
возможность настройки параметров работы извещателя с помощью брелка OPT-1
встроенные оконечные резисторы (2EOL: 2 x 1,1 кОм / 2 x 4,7 кОм / 2 x 5,6 кОм))
LED-индикатор для сигнализации
выбор цвета свечения LED-индикатора (доступны 7 цветов)
удаленное включение/выключение LED-индикатора
удаленное включение/выключение режима настройки
контроль работоспособности канала обнаружения движения и напряжения питания
тамперная защита от вскрытия корпуса и отрыва от монтажной поверхности
регулируемый крепежный кронштейн (BRACKET D) в комплекте – кронштейн снабжен тамперным контактом
Плата электроники
 |
- Штырьки для настройки выходов извещателя.
- Микроволновый датчик.
- Приемник инфракрасного сигнала, позволяющий настраивать извещатель с помощью радиобрелка OPT-1. Брелок можно найти в ассортименте компании SATEL.
- Кнопка MODE, предназначенная для настройки извещателя.
- Тамперный контакт, реагирующий на вскрытие корпуса.
- Кнопки, предназначенные для настройки извещателя.
- Сигнальные светодиоды.
- ПИК-датчик (двойной пироэлемент).
- Штырьки LED для включения/выключения сигнальных светодиодов.
- Светодиоды канала антимаскирования.
|
Выбор места монтажа
Технические характеристики Satel SLIM-DUAL-PRO
- Напряжение питания (±15%): 12 В DC
- Обнаруживаемая скорость движения: 0,2...3 м/c
- Диапазон рабочих температур: -10°C...+55°C
- Рекомендуемая высота монтажа: 2,4 м
- Максимальное потребление тока: 85 мА
- Вес: 144 г
- Максимальная влажность воздуха: 93±3%
- Габаритные размеры: 62 x 137 x 42 мм
- Класс среды по стандарту EN50130-5: II
- Продолжительность сигнализации тревоги: 2 c
- Соответствие стандартам: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
- Микроволновая частота: 24,125 ГГц
- Класс безопасности по стандарту EN50131-2-4: Grade 3
- Оконечные резисторы: 2 x 1.1 кОм / 2 x 4.7 кОм / 2 x 5.6 кОм
- Время запуска: 30 c
- Охраняемая зона: 20 m x 24 m, 90°
- Тревожные выходы (реле NC, резистивная нагрузка): 40 мA / 24 В DC
- Тамперные выходы (реле NC, резистивная нагрузка): 40 мA / 24 В DC
- Выходы антимаскирования (реле NC, резистивная нагрузка): 40 мA / 24 В DC
- Сопротивление контактов реле (выход тревоги): 26
- Допустимая высота установки: до 4
- Сопротивление контактов реле (тамперный выход): 26
- Сопротивление контактов реле (выход антимаскирования): 26
