Satel SMET PRO

Описание Satel SMET PRO

Satel SMET Pro – конвертер для ПЦН. Конвертер SMET Pro – устройство, предназначенное для компаний из сферы мониторинга систем охранной сигнализации. Если компания не использует ПЦН от SATEL, но хотела бы предложить свои услуги владельцам продуктов SATEL, передающих события по Ethernet / по сотовой сети данных, конвертер обеспечит такую возможность. Устройство получает события, передаваемые по Ethernet / по сотовой сети данных с использованием формата SATEL и конвертирует их в формат передачи, поддерживаемый ПЦН. Доступно несколько выходных форматов передачи данных. Особенности:

• прием событий, передаваемых в формате SATEL по Ethernet / по сотовой сети данных
• конверсия формата SATEL в формат передачи, поддерживаемый ПЦН:
  • имитация аналоговой телефонной линии
  • имитация приемника RC4000 VISONIC
  • имитация приемника Sur-Gard
  • имитация приемника RSM-02
• подтверждение получения события
• буферизация полученных событий в памяти конвертера до момента их передачи на ПЦН
• поддержка до 1024 абонентов в расширенном режиме (с контролем связи с абонентом)
• поддержка дополнительных абонентов в простом режиме (без контроля связи с абонентом)
• передача данных на ПЦН через телефонный кабель, кабель RS-232 или Интернет
• поддержка статического и динамического IP
• возможность ограничить прием сигналов мониторинга до сигналов с определенных MAC-адресов
• возможность синхронизации времени с сервером NTP
• контроль присутствия кабеля сети Ethernet
• настройка с помощью ПК с установленным ПО SMET Soft (связь через RS-232 или через Интернет)
• возможность обновления микропрограммы конвертера
• питание постоянным напряжением 12 В

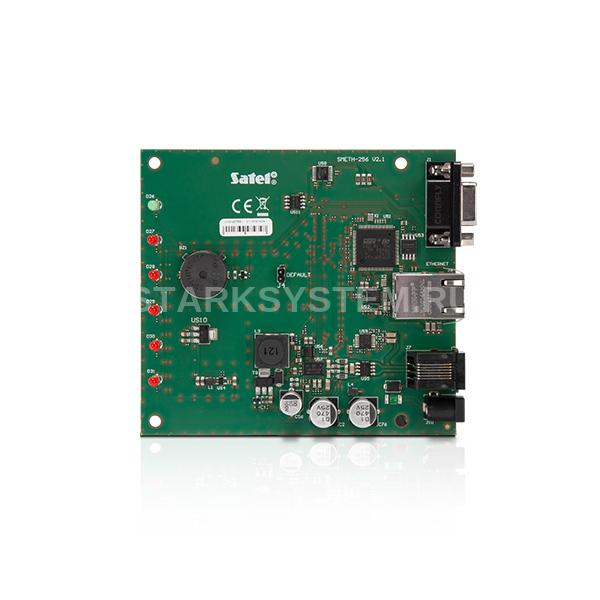

1. разъем для подключения блока питания 12 В DC . Выходной ток блока питания должен составлять минимум 750 мА.
2. разъем типа RJ (6P2C) для подключения телефонного кабеля. Он обеспечивает соединение конвертера с ПЦН, если события конвертируются в телефонный формат.
3. разъем RJ-45 для подключения сети Ethernet. Он оборудован двумя светодиодами:
   • зеленый – горит, когда конвертер подключен к сети,
   • желтый – мигает при передаче данных.
4. разъем DB-9F для подключения кабеля RS-232. Он обеспечивает соединение конвертера с ПЦН, если события конвертируются в формат RC4000 VISONIC / SurGard (кроме форматов TCP) / RSM-02. Он обеспечивает также соединение конвертера с ПК для настройки или обновления микропрограммы.

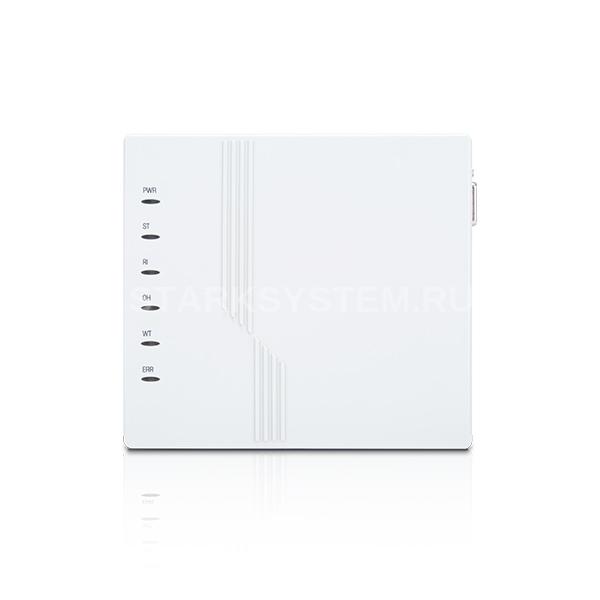

5. светодиоды:
   • PWR - индикатор питания: горит, если подключено питание.
   • ST - индикатор состояния:
     • горит – конвертер работает в режиме имитации приемника RC4000 VISONIC, SurGard или RSM-02,
     • короткая вспышка – конвертер работает в режиме имитации аналоговой телефонной линии,
     • быстро мигает – идет замена микропрограммы конвертера,
     • горит, но гаснет на короткое время – неправильные настройки конвертера (также после первого запуска, перед настройкой).
   • RI - индикатор звонка: горит, когда конвертер звонит на ПЦН.
   • OH - индикатор телефонного соединения с ПЦН:
     • горит – соединение с ПЦН,
     • мигает – соединение с ПЦН продолжается слишком долго (конвертер уже не передает данные).
   • WT - индикатор приветствия / квитирования для телефонного звонка:
     • горит – ожидание сигнала приветствия или квитирования от ПЦН,
     • мигает – ПЦН не квитирует получение данных.
   • ERR - индикатор аварии:
     • быстро мигает – нет кабеля сети Ethernet,
     • 1 короткая вспышка – ПЦН не отвечает на телефонный звонок,
     • 2 короткие вспышки – ПЦН ответил на звонок, но не получен сигнал приветствия или квитирования,
     • 3 короткие вспышки – ПЦН сбросил звонок прежде, чем закончилась передача данных.

Технические характеристики Satel SMET PRO

<UL> <LI>Габаритные размеры корпуса: 125 x 114,5 x 31 мм <LI>Диапазон рабочих температур: +5°C... +40°C <LI>Рекомендуемый блок питания: 12 В DC / 750 мA <LI>Максимальная влажность воздуха: 93±3% <LI>Масса (с принадлежностями): 300 </UL>
