Satel VERSA-5-ABAX KIT

Описание Satel VERSA-5-ABAX KIT

Микропроцессорный ПКП Satel VERSA-5-ABAX KIT предназначен для создания комплексной системы сигнализации небольших объектов (квартиры, офиса, коттеджа, магазина...) с 5 свободно программируемыми зонами. При необходимости, такую систему всегда можно расширить за счет подключения к панели различных модулей, которые позволяют увеличить число зон ОПС до 30, а также управлять сигнализацией с помощью радиобрелоков и проксимити-карт. Кроме того, сигнализация квартиры может работать совместно с контроллером ACU-270, через который ПКП может взаимодействовать с беспроводными охранными датчиками, оповещателями и извещателями. Наличие телефонного модуля-автодозвонщика позволяет выполнять мониторинг системы с пульта центрального наблюдения.

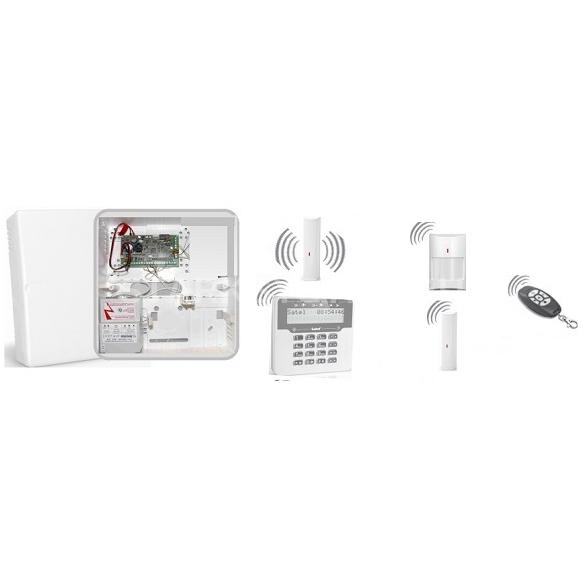

Состав комплекта Satel VERSA-5-ABAX KIT

1. VERSA 5 - ПКП охранной сигнализации 5 зон (встроенных) - расширение до 30, поддержка шлейфов типа: NO, NC, EOL, 2EOL/NO, 2EOL/NC поддержка извещателей вибрации и извещателей движения рольставни, контроль наличия извещателя (см.каталог), устанавливается в пластиковый бокс OPU-4 P. Габаритные размеры платы электроники (мм): 120Х68.

2. ACU-270 - контроллер беспроводной системы ABAX, совместимость с ПКП INTEGRA и VERSA. Двухсторонняя шифруемая радиосвязь, частота 868,0-868,2 МГц, дальность действия до 500 м (в прямой видимости), поддержка до 48 беспроводных устройств, поддержка до 248 брелоков APT-100

3. APD-100 - беспроводной ИК-извещатель движения, функция PET от ""животных"" до 15 кг., дальность радиосвязи в прямой видимости до 500 метров

4. AMD-100 - беспроводной магнитный извещатель (белый корпус), два магнита: врезной и накладной, дальность радиосвязи в прямой видимости до 500 метров

5. APT-100 - беспроводной брелок дистанционного управления, двухсторонняя связь в системе АВАХ SATEL ACU-100/120/250/270, с подтверждением взятия ПКП на охрану с ПЦН, 6 разных программируемых функций (6 команд - 5 клавиш + 1 комбинация клавиш)

6. VERSA-LCDM-WRL – беспроводная ЖКИ клавиатура для ПКП серии VERSA, ПРИВЛЕКАТЕЛЬНЫЙ ДИЗАЙН, БЕЛАЯ подсветка клавиш и дисплея, полностью беспроводная связь с ПКП VERSA, считыватель проксимити карт

7. OPU-4 Р - пластиковый бокс (266х286х100 мм под аккумулятор ST-BT107 Smartec 12 В, 7 Ач) c возможностью установки ДОПОЛНИТЕЛЬНЫХ МОДУЛЕЙ РАСШИРЕНИЯ ACU-270, VERSA-MCU, GPRS-T1/2 BO, INT-Е и др.

8. TR 40 VA - трансформатор

Технические характеристики Satel VERSA-5-ABAX KIT

Satel VERSA-5
• Количество ШС: 5 (30)
• Тамперный вход: есть
• Максимальное число беспроводных устройств: 30
• Количество программируемых выходов: 4 (12)
• Работа с беспроводной системой ABAX: есть
• Количество пользователей/установщиков: 30/1
• Количество групп (разделов): 2
• Емкость журнала событий: 2047
• Количество таймеров: 4
• Число обслуживаемых клавиатур: 6
• Считыватель проксимити карт: 6
• Напряжение питания (±10%): 18 В AC; 50-60 Гц
• Тип блока питания: А
• Напряжение питания главной платы (±10%): 13.7 В DC
• Максимальный ток блока питания: 1 A
• Максимальный ток программируемых силовых выходов (±10%): 1.1 A
• Максимальный ток программируемых слаботочных выходов: 50 мА
• Максимальная емкость аккумулятора: 7 Ач
• Число выходов питания: 2
• Шины связи: 1
• Модуль автодозвона PSTN: есть
• Телефонный мониторинг: SIA; Contact ID и пр.
• Номера для телефонного оповещения: 8
• Речевые сообщения: 16
• Сообщения для передачи на пейджер/СМС: 64
• Поддержка модулей GSM/GPRS: есть
• GPRS-мониторинг через внешний модуль: есть
• Поддержка модуля ETHM-1: есть
• Мониторинг через Ethernet-сеть: есть
• Оповещение с помощью электронных писем через внешний модуль: есть
• Диапазон рабочих температур, °С: -30…+55
• Габаритные размеры, мм: 120х68

  Satel ACU-270

• Напряжение питания (±15%): 12 В DC
• Габаритные размеры корпуса: 26 x 112 x 29 мм
• Диапазон рабочих температур: -10 °C...+55 °C
• Потребление тока в режиме готовности: 47 мА
• Максимальное потребление тока: 75 мА
• Вес: 48 г
• Максимальная влажность воздуха: 93±3%
• Полоса рабочих частот: 868 МГц
• Дальность действия (в прямой видимости): до 500 м
• Класс среды по стандарту EN50130-5: II
• Соответствие стандартам EN: 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• Класс безопасности по стандарту EN50131-3: Grade 2

  Satel APD-100

• Параметры зоны обнаружения: 17 м/88.5°
• Рекомендуемая высота установки, м: 2.4
• Полоса рабочих частот, МГц: 868.0…868.6
• Дальность действия в прямой видимости, м до 500
• Напряжение питания, B: литиевая батарея CR123A 3B
• Время работы от батареи около 3 лет
• Диапазон рабочих температур, °С: -10…+55
• Габаритные размеры, мм: 63х96х49
• Масса, г: 108

  Satel AMD-100

• Полоса рабочих частот, МГц: 868.0…868.6 Мгц
• Дальность действия в прямой видимости, м: до 150
• Напряжение питания, B: литиевая батарейка CR 123A 3B
• Время работы от батареи, лет: около 3 лет
• Ток потребления в режиме готовности: 50 мкА
• Максимальный потребляемый ток: 16 мА
• Диапазон рабочих температур, °С: 0…+55
• Габаритные размеры, мм: 24х110х27
• Вес, г: 56

  Satel APT-100

• Класс среды II
• Габаритные размеры корпуса 78 x 38 x 16 мм
• Полоса рабочих частот 868,0÷ 868,6 МГц
• Вес 30 г
• Дальность действия (в прямой видимости) до 500 м
• Батарея CR2032 3В

  Satel VERSA-LCDM-WRL

• Габаритные размеры корпуса: 139 x 124 x 22 мм
• Диапазон рабочих температур: -10 °C...+55 °C
• Вес: 280 г
• Максимальная влажность воздуха: 93±3%
• Полоса рабочих частот: 868 МГц
• Дальность действия (в прямой видимости): до 500 m
• Батарея: 2 x CR123A 3В
• Класс среды по стандарту EN50130-5: II
• Потребление тока в дежурном режиме от батареи BT1: 0,005
• Максимальное потребление тока от батареи BT1: 50
• Потребление тока в дежурном режиме от батареи BT2: 0,001
• Максимальное потребление тока от батареи BT2 (отключенный считыватель карт): 45
• Максимальное потребление тока от батареи BT2 (включенный считыватель карт): 90

  Satel OPU-4 Р

• Габаритные размеры корпуса: 266 x 286 x 100 мм
• Вес: 920 г

  Satel TR 40 VA

• Материал корпуса: пластик
• Трансформатор 230 V/18 AC, 40 VA
