SC&T AD001HD4

Код товара: 1475012
Sklad 3
Розн. цена: 13 895 руб
Ваша цена: 13 155 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание SC&T AD001HD4

SC&T AD001HD4 предназначен для преобразования входного видеосигнала форматов AHD/HDCVI/HDTVI в видеосигналы форматов HDMI/VGA/CVBS. Максимальное разрешение входного видеосигнала – 1080p. Все 3 выхода (HDMI/VGA/CVBS) могут работать одновременно. Изображения от двух источников сигнала могут отображаться одновременно – режим "картинка в картинке" (PiP). Особенности оборудования

  • Сигналы:     - HD-TVI/AHD/HDCVI/CVBS (NTSC/PAL)/960H (вход),     - HDMI, VGA, CVBS (выход);
  • Разрешение:     - HD-TVI/AHD/HDCVI: 720p 25/30/50/60, 1080p 25/30Hz,     - HDMI/VGA: 480p, 576p, 720p, 1080i, 1080p;
  • Все 3 выхода сигнала (HDMI, VGA, CVBS) могут работать одновременно;
  • BNC-разъем «IN/OUT [2]» может использоваться:     - как сквозной выход видеосигнала, получаемого от устройства, подключенного к разъему BNC «IN [1]»;     - как выход композитного видеосигнала (CVBS),     - для подключения 2-го источника видеосигнала (видеокамеры);
  • При подключении двух источников видеосигнала (видеокамер) возможен просмотр в режиме PiP («картинка в картинке»);
  • Экранное меню (OSD) для выбора режима работы и смены разрешения сигналов на входе и на выходе;
      Назначение разъемов и индикаторов AD001HD4

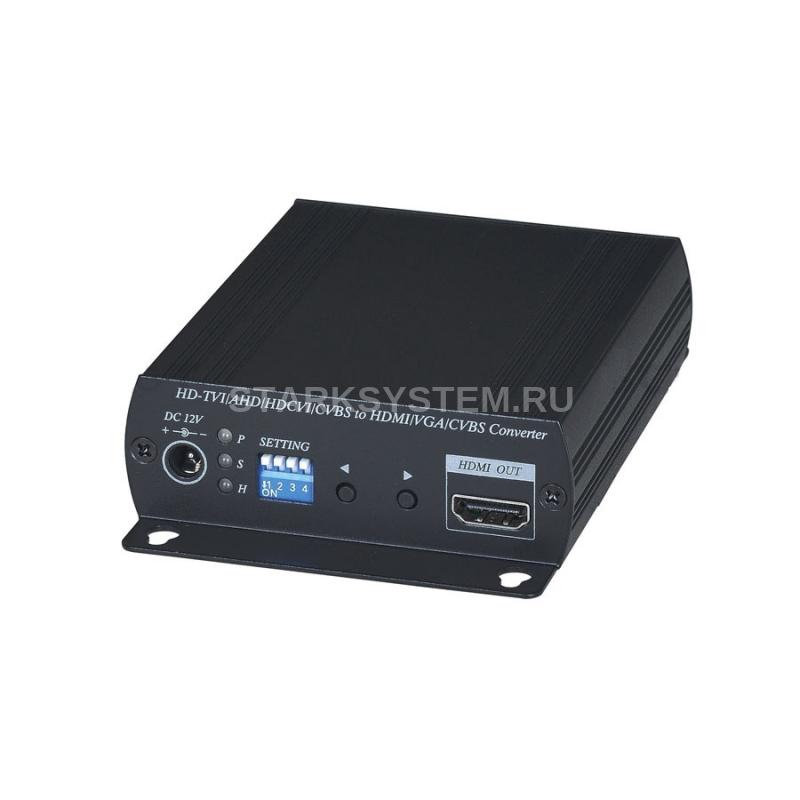

    1. Разъем подключения внешнего блока питания
    2. Индикаторы режимов работы.     P – Горит зеленым. Ппитание подается.     S – Горит синим. подается видеосигнал на разъем «IN[1]».     H – Горит красным. Сигнал HDMI передается.
    3. Dip-переключатели
    4. Кнопки управления. Изменение разрешения видеосигнала (выход)
    5. Разъем подключения HDMI-монитора

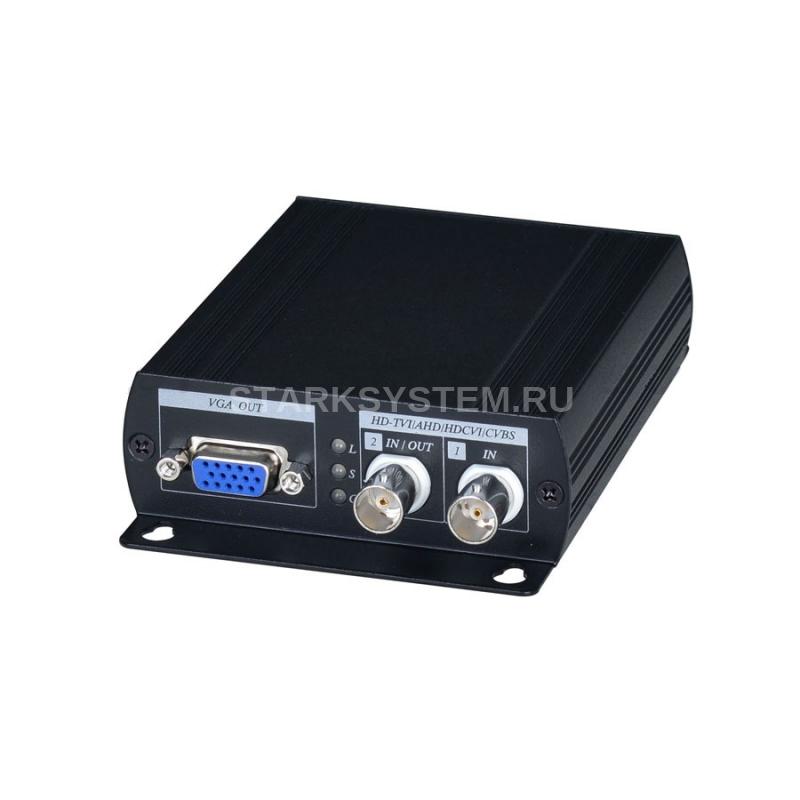

    6. Разъем подключения VGA-монитора
    7. Индикатор режима работы интерфейса «IN/OUT [2]».     L - Горит зеленым. Работа в режиме сквозного выхода.     S - Горит синим. Работа в режиме ввода видеосигнала (подключена дополнительная видеокамера)     C - Горит красным. Работа в режиме вывода видеосигнала (CVBS).
    8. Многофункциональный настраиваемый интерфейс ввода/вывода видеосигнала. «IN/OUT [2]».
    9. Разъем подключения источника видеосигнала (видеокамера) «IN[1]».
    Схема подключения AD001HD4. Режим вывода сигналов HDMI, VGA и сквозной канал вывода изображения Схема подключения AD001HD4. Режим вывода сигналов HDMI, VGA, CVBS Схема подключения AD001HD4. Режим подключения 2-х источников видеосигнала

    Технические характеристики SC&T AD001HD4

    • Назначение: Преобразователь-разветвитель AHD/HDCVI/HDTV в HDMI/VGA/CVBS/HDCVI
    • Тип сигнала: вход: AHD/HDCVI/HDTV выход: HDMI/VGA/CVBS/HDCVI
    • Количество каналов видео: 1 вход 3 выхода
    • Расстояние передачи (макс.): -
    • Разрешение (макс.): вход: до 1080р выход: до 1080р (HDMI/VGA)
    • Полоса пропускания: НД
    • Фильтр: -
    • Грозозащита: -
    • Подключение: Входы: Роз. 2.1х5мм x 1 BNC x 1 Выходы: HDMI(A) х 1 VGA x 1 BNC x 1
    • Питание: БП DC12V, 0.5A
    • Класс защиты: -
    • Рекомендуемый кабель: -
    • Размеры (ШхВхГ) (мм): 88x30x130
    • Рабочая температура: -40...+55°C
    • Производитель: SC&T
      Комплектация AD001HD4R
    1. AD001HD4 – 1шт.
    2. Блок питания (DC12V, 500мА) - 1шт.
    3. Руководство по эксплуатации – 1 шт.
    4. Упаковка – 1 шт.
