SC&T CD108HD

Код товара: 1475014
Sklad 3
Розн. цена: 6 932 руб
Ваша цена: 5 889 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание SC&T CD108HD

Распределитель SC&T CD108HD предназначен для разветвления 1-го входного видеосигнала форматов AHD, HDCVI, HDTVI, CVBS на 8 выходных сигналов. Возможность передавать HD-видеокамере сигналы управления (UTC) от регистратора по одному коаксиальному кабелю вместе с видеосигналом. Особенности оборудования

  • Количество входных видеосигналов: 1;
  • Количество выходных видеосигналов: 8;
  • Тип видеосигнала: AHD, HDCVI, HDTVI, CVBS;
  • Возможность передавать сигналы управления (UTC):
  • Встроенная защита от скачков напряжения (TVS);
  • Рекомендованный кабель: RG59/RG6.

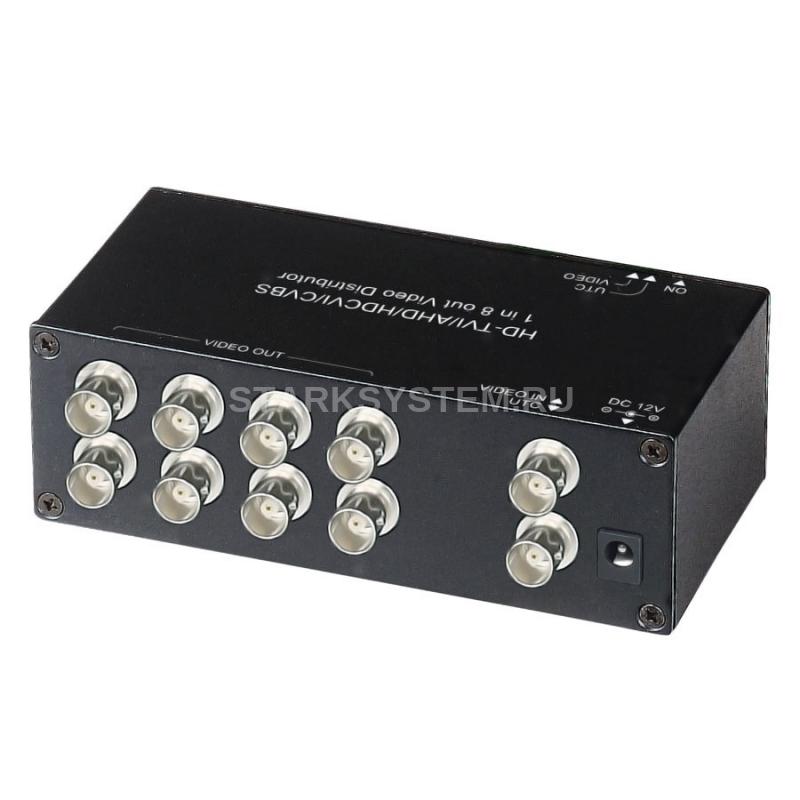

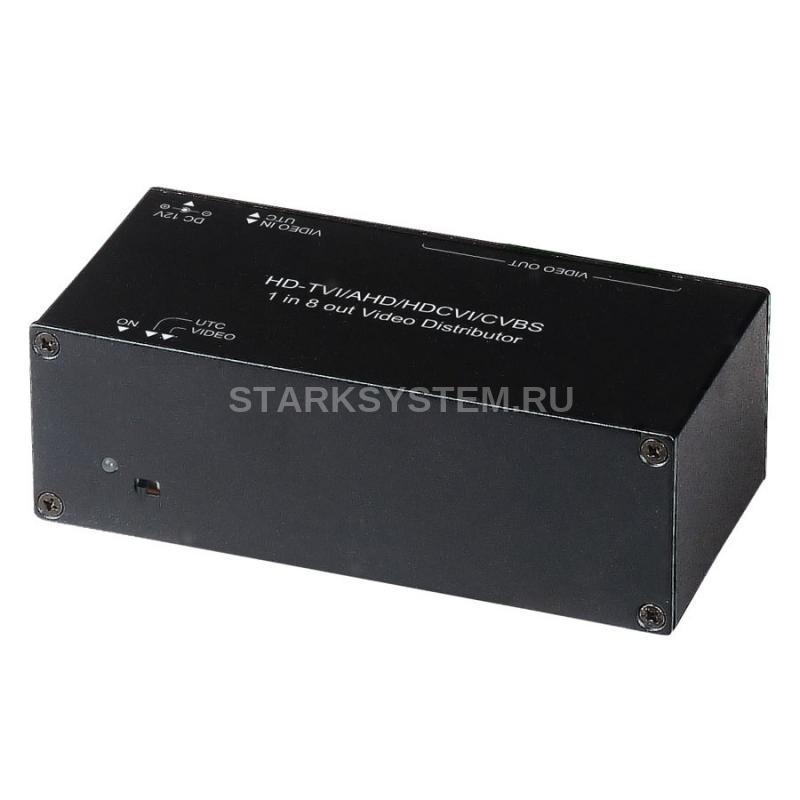

      Назначение разъемов и индикаторов CD108HD вид сверху передняя панель задняя панель
    1. Разъемы подключения устройств записи/отображения видеосигнала (DVR, монитор, др.)
    2. Разъем подключения DVR для записи и управления видеокамерой.
    3. Разъем подключения источника видеосигнала (видеокамера).
    4. Разъем подключения внешнего БП.
    5. Выбор режима работы разветвителя.     VIDEO – режим работы с видеосигналом     UTC – режим работы с видеосигналом и данными (управление).
    6. Индикатор наличия питания.     Горит – питание подается.     Не горит – питание отсутствует.
    Схема подключения CD108HD. Режим VIDEO Схема подключения CD108HD. Режим UTC

    Технические характеристики SC&T CD108HD

    • Назначение: Распределитель видеосигнала HDCVI/HDTVI/AHD
    • Тип сигнала: HDCVI/TVI/AHD; 960H; CVBS (NTSC, PAL)
    • Количество каналов видео: 1 вход 8 выходов
    • Расстояние передачи (макс.): -
    • Разрешение (макс.): 5М
    • Полоса пропускания: до 100МГц
    • Фильтр: -
    • Грозозащита: -
    • Подключение: Входы: BNC x1 (с UTC); Выходы: BNC х 8; BNC x1 (с UTC); Роз 5.5х2.1мм
    • Питание: БП DC12V, 0.5A
    • Класс защиты: -
    • Рекомендуемый кабель: RG59/6 медный
    • Размеры (ШхВхГ) (мм): 138x44x75
    • Рабочая температура: -40...+55°C
    • Дополнительно: Возможность выбора режима работы: - передача только видеосигнала - передача видеосигнала и UTC; Встроенная защита от перенапряжения (TVS).
    • Производитель: SC&T
      Комплектация CD108HDR
    1. CD108HD – 1шт.
    2. БП AC220V/DC12V – 2шт.
    3. Упаковка – 1шт.
    4. Руководство по эксплуатации – 1шт.
