Описание SC&T CHB001HM

Комплект CHB001HM (передатчик CHB001HMT и приемник CHB001HMR) предназначен для передачи видео- и аудиосигналов по одному коаксиальному кабелю (RG59/RG6U) с использованием технологии ВЧ-модулирования на расстояние до 600м. Применение ТВ-делителей и сумматоров позволяет по одному коаксиальному кабелю передавать сигналы от нескольких (до 16шт.) передатчиков к нескольким (до 16шт.) приемникам. Особенности оборудования

  • Расстояние передачи (макс.): до 600м (RG6U), до 400м (RG59);
  • Сигналы: CVBS (NTSC, PAL), Аудио (моно);
  • Возможность передать по одному коаксиальному каблею сигналы от 16 передатчиков CHB001HMT к 16-ти приемникам CHB001HMR;
  • Количество каналов: 16;
  • Возможность запитать видеокамеру от передатчика CHB001HMT (DC12V);
  • Регулировка амплитуды выходного видеосигнала (CHB001HMR);
  • Рекомендованный кабель: RG59/RG6.

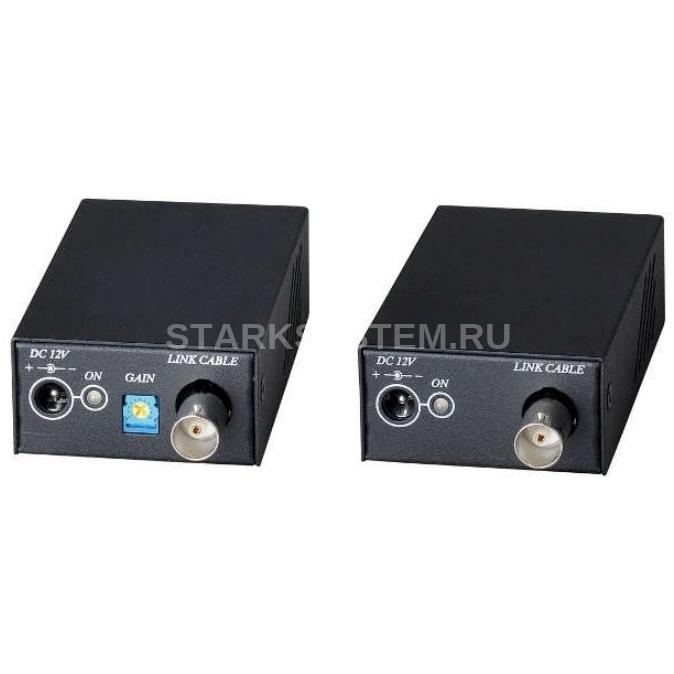

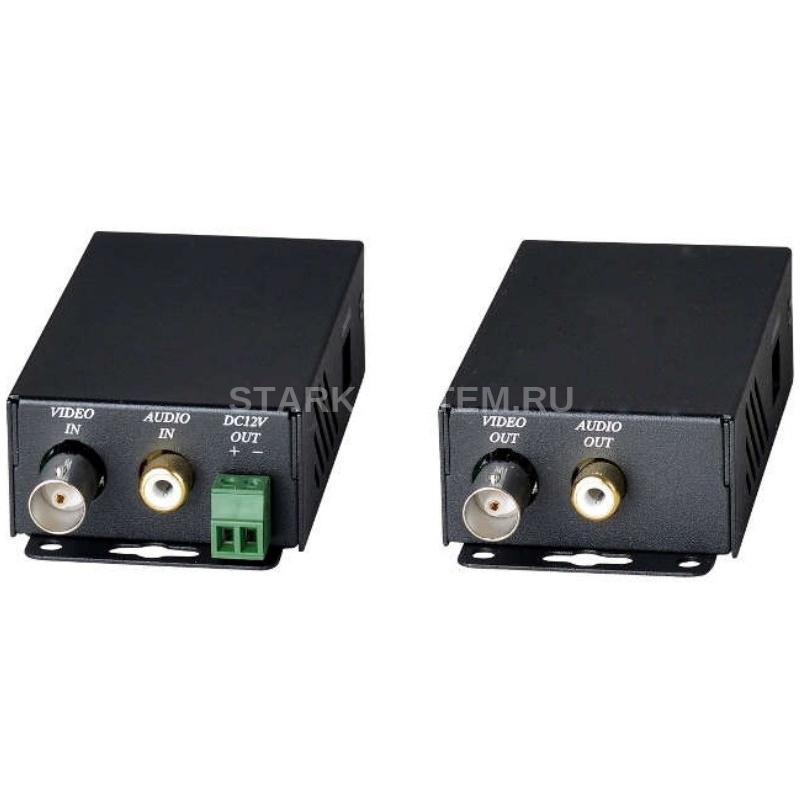

      Разъемы и индикаторы CHB001HMT
    1. Разъем подключения источника видеосигнала.
    2. Разъем подключения источника аудиосигнала.
    3. Разъем подключения.
    4. Разъем подключения внешнего БП.
    5. Индикатор наличия питания.     Горит зеленым – питание подключено.     Не горит – питание отсутствует.
    6. Разъем подключения CHB001HMR.
    7. Dip-переключатели. Выбор канала передачи
      Разъемы и индикаторы CHB001HMR
    1. Разъем подключения устройства отображения/записи видеосигнала (видеорегистратор, монитор, др.).
    2. Разъем подключения устройства записи/воспроизведения аудиосигнала (видеорегистратор, аудиосистема, др.).
    3. Разъем подключения внешнего БП.
    4. Индикатор наличия питания.     Горит зеленым – питание подключено.     Не горит – питание отсутствует.
    5. Регулировка уровня выходного видеосигнала.
    6. Разъем подключения CHB001HMT.
    7. Dip-переключатели. Выбор канала передачи.
    Схема подключения CHB001HM (один передатчик – один приемник) Схема подключения CHB001HM (несколько передатчиков – несколько приемников)

    Технические характеристики SC&T CHB001HM

      Характеристики передатчика CHB001HMT
    • Расстояние передачи (макс.): до 400м (RG59), до 600м (RG6)
    • Сигналы: CVBS (NTSC, PAL), Audio (моно)
    • Разъемы:     Видео: BNC (вход) х1     Аудио: RCA (вход) х1     Питание (БП): DC5.5x2.1 мм
    • Потребляемая мощность: (макс.) 2,5Вт
    • Входное напряжение: DC9…115V
    • Питание БП DC12V, 500mА
    • Рекомендуемый кабель RG59/RG6
    • Размеры (ШxВxГ),мм 49x111x25 Характеристики передатчика CHB001HMT
    • Сигналы: CVBS (NTSC, PAL), Audio (моно)
    • Разъемы:     Видео: BNC (выход) х1     Аудио: RCA (вход) х1     Питание (выход): Клеммная колодка     Питание (БП): DC5.5x2.1 мм
    • Потребляемая мощность: (макс.) 2,5Вт
    • Входное напряжение: DC9…115V
    • Питание БП DC12V, 500mА
    • Рекомендуемый кабель RG59/RG6
    • Размеры (ШxВxГ),мм 49x111x25
    • Производитель: SC&T
      Комплектация комплекта CHB001HM
    1. Передатчик CHB001HMT – 1шт.
    2. Приемник CHB001HMR – 1шт.
    3. БП AC220V/DC12V – 2шт.
    4. Упаковка – 1шт.
    5. Руководство по эксплуатации – 1шт.
