SC&T HE01ERK

Код товара: 1475977
Sklad 3
Розн. цена: 12 607 руб
Ваша цена: 10 908 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

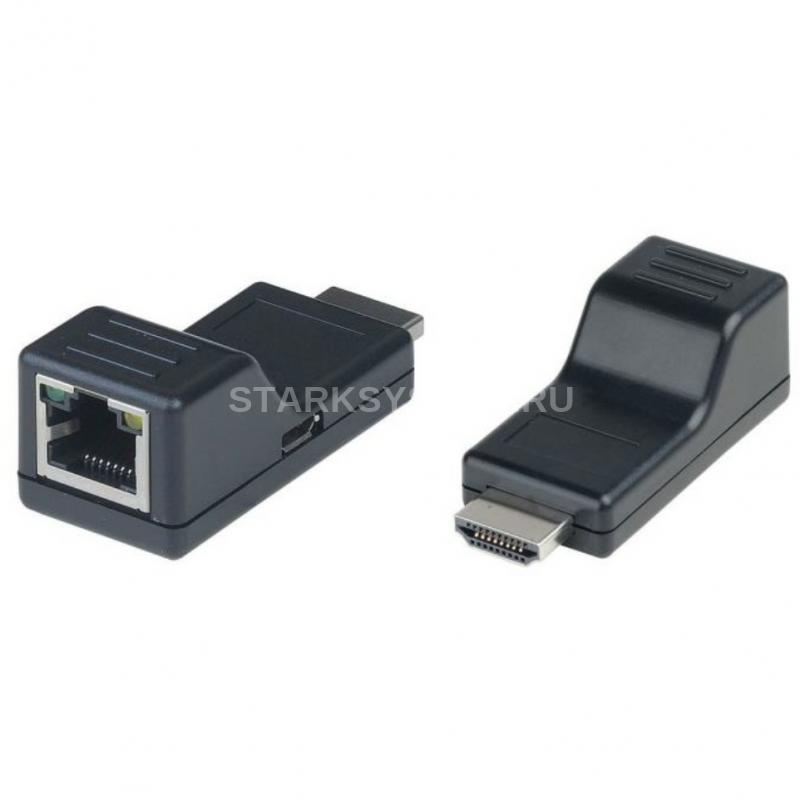

Описание SC&T HE01ERK

Комплект HE01ERK состоит из передатчика HE01SET и приемника HE01SER и предназначен для передачи HDMI видеосигнала по одному кабелю витой пары на расстояние до 40м. При этом максимальное разрешение HDMI сигнала составляет 1920х1200. Передатчик HE01SET и приемник HE01SER не требуют для своей работы блок питания при условии, что выход HDMI на устройстве-источнике сигнала обеспечивает необходимое напряжение. В случае, когда выход HDMI на устройстве-источнике видеосигнала не справляется, передатчик HE01SET можно запитать от внешнего БП 5V через кабель Micro USB (идет в комплекте), приемник HE01SER будет запитан от передатчика. Комплект HE01ERK можно с успехом использовать в самых разных проектах, например, для организации передачи изображения с видеорегистратора с выходом HDMI на удаленный монитор. Особенности оборудования

  • Подходит для DVR и NVR устройств;
  • Максимальное расстояние передачи HDMI – 70м (при разрешении 1280х720), 40м (при разрешении 1920х1200);
  • Поддержка HDMI 1.3 (2.25 Гбит/с);
  • Не поддерживает HDCP;
  • Не требует питания при условии, что передаваемый сигнал HDMI имеет TMDS = 1.2 Vp-p и DDC = 5V;
  • Возможность подключения к передатчику внешнего БП (питание приемника осуществляется от передатчика) через кабель microUSB при слабом уровне сигнала HDMI на выходе источника HDMI,
  • Рекомендуемый кабель: UTP Cat5e (расстояние до 30м) или UTP Cat6 (расстояние > 30м);
  • Миниатюрный корпус;
  • Простота и удобство в эксплуатации;
  • Не требует дополнительной настройки.
      Передатчик HE01SET, разъемы и LED-индикаторы передней и задней части
    1. Штекер HDMI-A для подключения передатчика к устройству-источнику HDMI сигнала
    2. Зеленый LED-индикатор, горит при наличии питания
    3. Разъем RJ-45, для подключения кабеля витой пары между передатчиком и приемником
    4. Желтый LED-индикатор, не используется.
    5. Разъем micro USB, используется для подключения внешнего источника питания, если сигнал на выходе устройства-источника HDMI обладает слабым уровнем.
      Передатчик HE01SET, разъемы и LED-индикаторы передней и задней части
    1. Штекер HDMI-A для подключения приемника к HDMI-дисплею
    2. Зеленый LED-индикатор, горит при наличии питания
    3. Разъем RJ-45, для подключения кабеля витой пары между приемником и передатчиком
    4. Желтый LED-индикатор, не используется.
    Комплект HE01ERK, типовая схема подключения

    Технические характеристики SC&T HE01ERK

    • Версия HDMI: HDMI 1.3 (без HDCP)
    • Разрешение: 1920x1200/60Hz, 1920x1080/60Hz, 1680x1050/60Hz, 1600x1200/60Hz, 1600x900/60Hz, 1440x900/60Hz, 1280x1024/60Hz, 1280x960/60Hz, 1280x800/60Hz, 1280x720/60Hz, 1024x768/60Hz, 800x600/60Hz
    • Расстояние передачи: 70м (при разрешении 1280х720), 40м (при разрешении 1920х1200)
    • Скорость передачи данных: 2,25 Гбит/с
    • Входящий HDMI сигнал (TDMS): 1,2 Vp-p
    • Входящий HDMI сигнал (DDC): 5 Vp-p (TTL)
    • Разъемы: HE01SET: HDMI-A x 1, RJ-45 x 1, microUSB x 1 HE01SER: HDMI-A x 1, RJ-45 x 1
    • Потребляемый ток: <320mA
    • Питание: HE01SET - 5V, HE01SER - От передатчика
    • Рекомендуемый кабель: UTP Cat5e (до 30м) UTP Cat6 (>30м)
    • Рабочая температура: -40 °…+55 °С
    • Размеры (ШxВxГ),мм: 20,2 х 24 х 57,5
    • Производитель: SC&T
      Комплектация
    1. Передатчик HE01SET – 1шт;
    2. Приемник HE01SER – 1шт;
    3. Кабель microUSB – 1шт;
    4. Упаковка – 1шт;
    5. Руководство по эксплуатации – 1шт.
