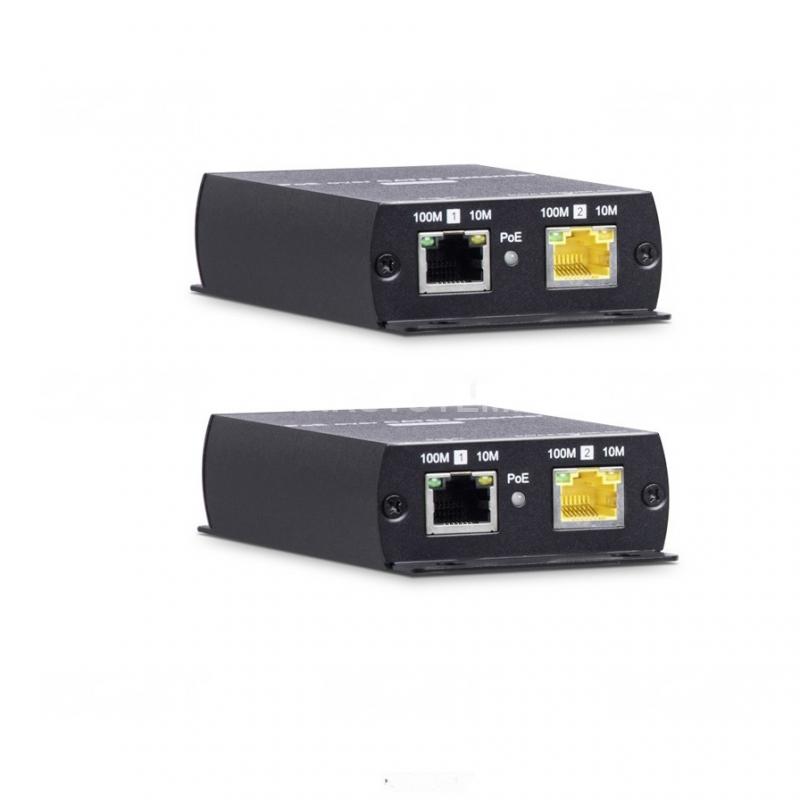

Описание SC&T IP09P

Удлинитель IP09P представляет комплект устройств, предназначенный для увеличения расстояния передачи данных и питания (PoE 802.3 af/at/bt) до 800м по кабелю витой пары. В комплект входят передатчик IP09PT и приемник IP09PR.

Максимальная скорость передачи данных – 100 Мбит/с соответствует стандарту IEEE802.3u (100BASE-T) и достигается на длине до 500м. Свыше 500м скорость ограничена 10 Мбит/с (10BASE-T).

Максимальная передаваемая мощность PoE зависит от параметров PoE питания на входе, полученного от инжектора/коммутатора PoE или блока питания.

Предусмотрена грозозащита, защищающая как приемник передатчик, так и подключенное оконечное устройство.

Поддерживается передача данных в режимах полный дуплекс / полудуплекс. Реализована функция MDI/MDIX для автоматического определения распиновки подключенного кабеля витой пары от сетевых устройств.

Удлинитель IP09P с успехом может быть использован в случаях, когда необходимо передать Ethernet сигнал на большое расстояние и одновременно запитать по PoE оконечное устройство (например, PTZ камеру, или уличную камеру с подогревом).

Особенности оборудования

  • Увеличение расстояния передачи Ethernet+PoE до 500м (100Мбит/с), до 800м (10Мбит/с);
  • Поддержка стандартов PoE IEEE 802.3af/at/bt;
  • Поддержка сетей 10/100Base-T, 100BASE-T1 со скоростью передачи данных до 100Мбит/с;
  • Питание как от отдельного блока питания, так и от PoE (инжектор или коммутатор с PoE);
  • Поддержка подключения Plug&Play.

Типовая схема подключения IP09P с питанием по PoE

Типовая схема подключения удлинителя IP09P c питанием от внешнего БП

Комплектация*

  1. Передатчик IP09PT – 1шт.
  2. Приемник IP09PR – 1шт;
  3. Монтажный комплект – 1шт;
  4. Руководство по эксплуатации – 1шт;
  5. Упаковка – 1шт.

Технические характеристики SC&T IP09P

  • Модель: IP09PT, IP09PR
  • Тип устройства:
    • IP09PT: Передатчик Ethernet и PoE по витой паре
    • P09PR: Приемник Ethernet и PoE по витой паре
  • Расстояние передачи (макс.): 800м
  • Скорость передачи данных: 100 Мбит/с (500м), 10 Мбит/с (800м)
  • Стандарты Ethernet:
    • IEEE802.3 - 10BASE-T
    • IEEE802.3u - 100BASE-TX
    • IEEE802.3bw - 100BaseT1
    • IEEE802.3 - Auto-Negotiation
    • IEEE802.3x - Full Duplex and Flow Control
    • IEEE802.3az - EEE Energy Efficient Ethernet
  • Стандарты PoE: IEEE 802.3 af/at/bt
  • Метод передачи PoE: A+B (1,2,4,5 + 3,6,7,8 -)
  • Мощность PoE на выходе: Зависит от источника PoE на входе, количества используемых удлинителей, общей длины линии
  • Питание:
    • IP09PT: от приемника по PoE
    • IP09PR: БП DC 48-56V или PoE 802.3 af/at/bt (инжектор или коммутатор)
  • Потребляемая мощность: 1 Вт
  • Грозозащита: 30kV (ESD), 30A (Surge Protection)
  • Подключение:

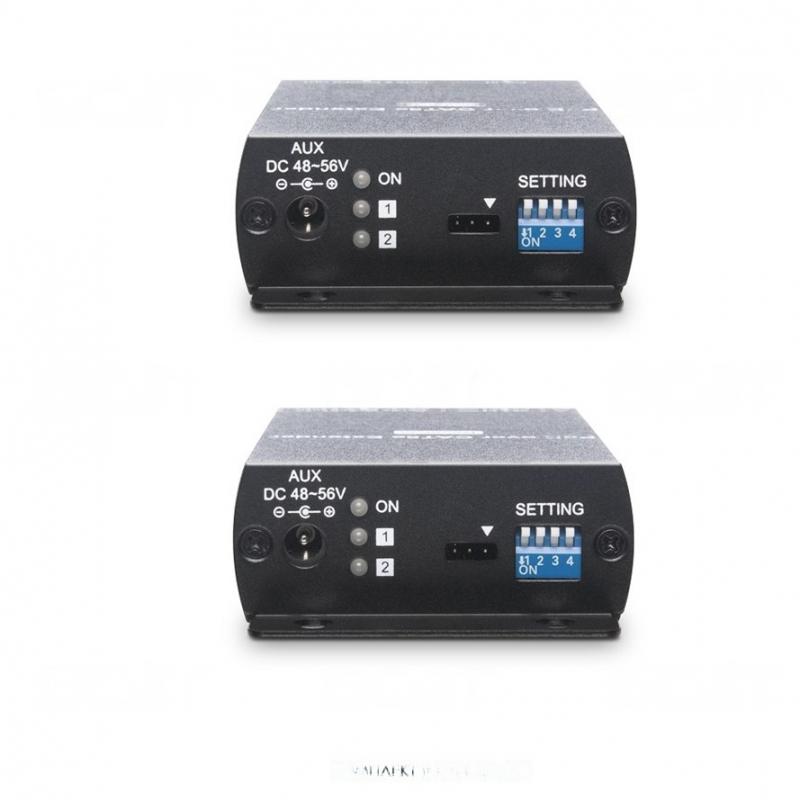

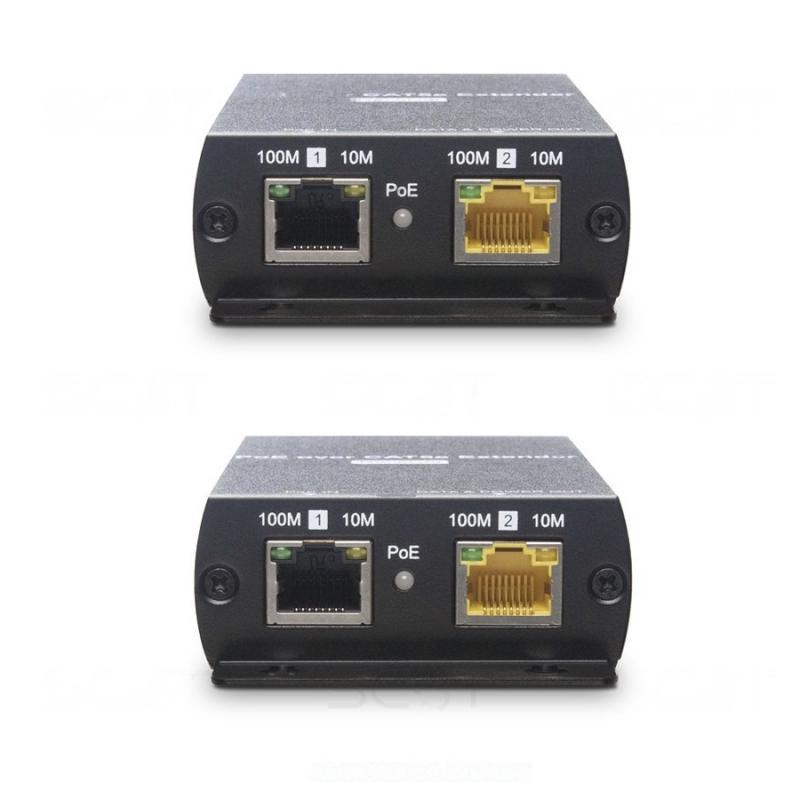

    • IP09PT: Входы - RJ-45 x 1; DC 5.5x2.1mm x 1, Выходы - RJ-45 x 1
    • IP09PR: Входы - RJ-45 x 1; DC 5.5x2.1mm x 1, Выходы - RJ-45 x 1
  • Рекомендуемый кабель: UTP / FTP / STP Cat 5e/6, AWG 24
  • Рабочая температура: -40…+70°С
  • Относительная влажность: 5…95 %(без конденсата)
  • Размеры (ШxВxГ), мм: 67x27x135
  • Вес, гр: 215
