Оникс Тромбон SFP-LC-A

Описание Оникс Тромбон SFP-LC-A

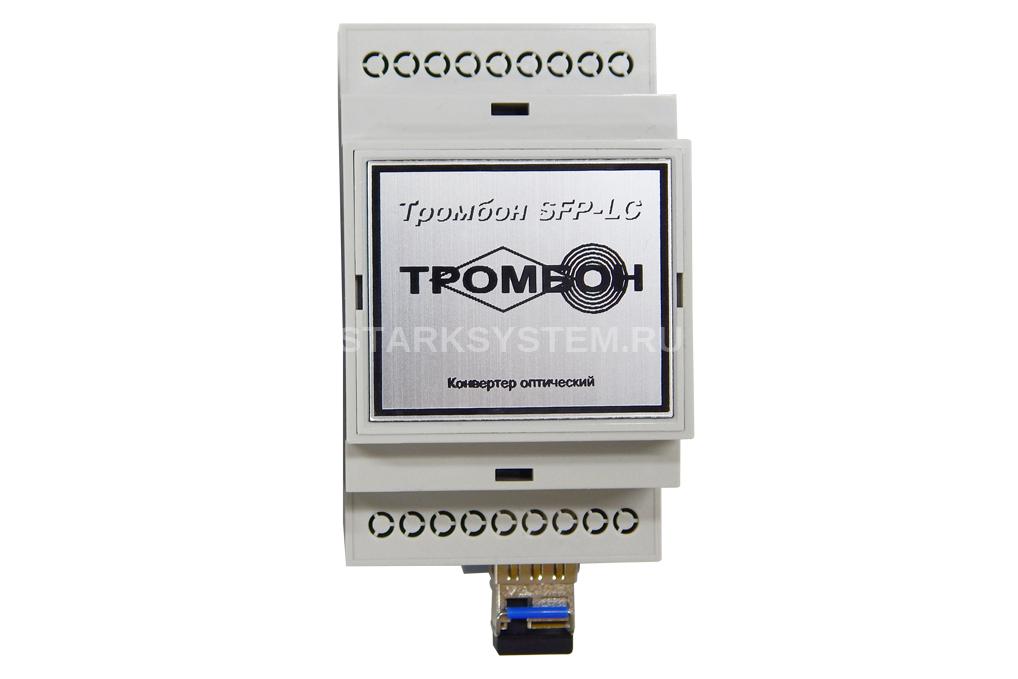

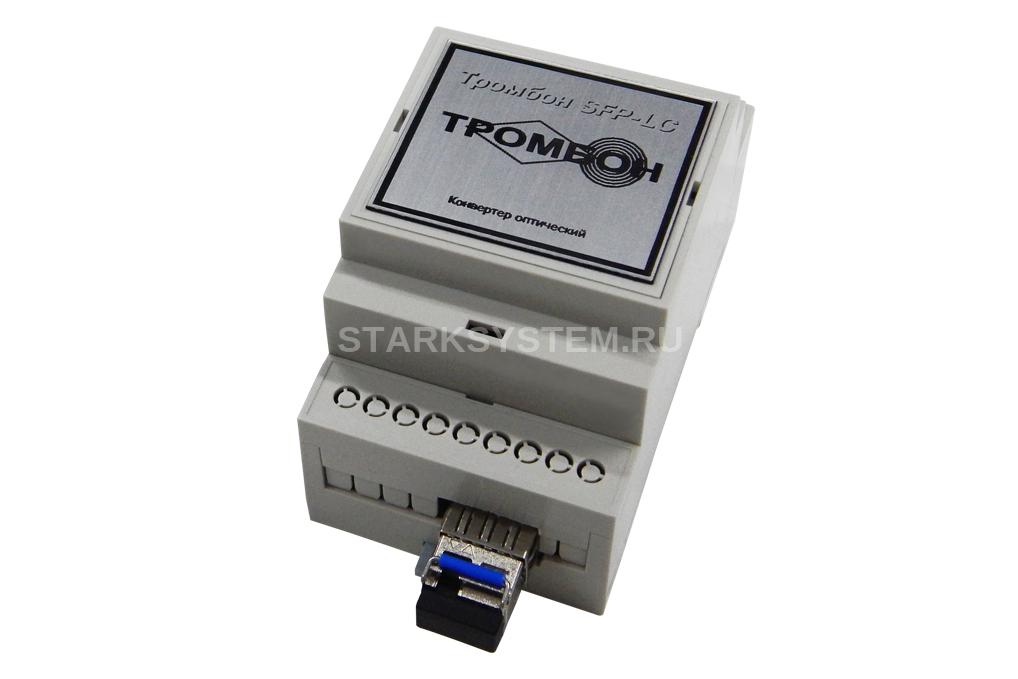

Конвертер оптический «Тромбон SFP-LC-A» Конвертер оптический «Тромбон SFP-LC-A» предназначен для применения в составе систем промышленной автоматики и телеметрии для двунаправленной передачи сигналов четырёхпроводного интерфейса RS485 (RS422) по одному оптическому одномодовому вовлокну на расстояния 20 км. Назначение контактов разъема RJ25 конвертера.

Выход конвертера RS485 +	1
Выход конвертера RS485 -	2
Вход конвертера RS485 +	3
Вход конвертера RS485 -	4
Питание +10 ….+36 В	5
Питание Общий	6

Габаритные размеры и местоположение первого контакта разъема RJ25 Комплект поставки

1. Конвертер «Тромбон SFP-LC» с установленным SFP модулем - 1 шт.
2. Паспорт - 1 шт.

Технические характеристики Оникс Тромбон SFP-LC-A

• Скорость входного/выходного потока RS485, Мбит/с: 0 - 1,5
• Комплектность: SFP-LC-А
• Частота дискретизации потока RS485, МГц: 66
• Джиттинг при максимальной скорости не более, %: +/- 2.5
• Артикул: НФ-00001476
• Вес, кг: 0,1
• Габариты, мм: 94 x 53 х 58 без SFP
• Напряжение питания, В: DC 10 - 36
• Потребляемая мощность, Вт: 1.5
• Дальность передачи, км: от 0 до 20км
• Диапазон рабочих температур, °C: -40°C ~ +85°C
• Скорость передачи данных, Гбит/сек: 1
• Класс защиты, IP: IP40
• Тип лазера: FP лазер
• Тип приемника: PIN фотодетектор
• Интерфейсы: RS-422/485 (4х провод.)
• Поддержка горячей замены: Да
• Поддержка типа оптического волокна: 1x SMF (одномодовое оптическое волокно) 9/125μm
• Тип корпуса: Пластиковый кожух, возможность крепления на DIN рейку
• Длина волны, нм: 1310/1550
• Тип оборудования: Коммутационное оборудование Тромбон
• Соответствие спецификации: SFP MSA
• Тип коннектора порта RS485: TP6P6C (RJ25)
