Оникс Тромбон SFP-LC

Описание Оникс Тромбон SFP-LC

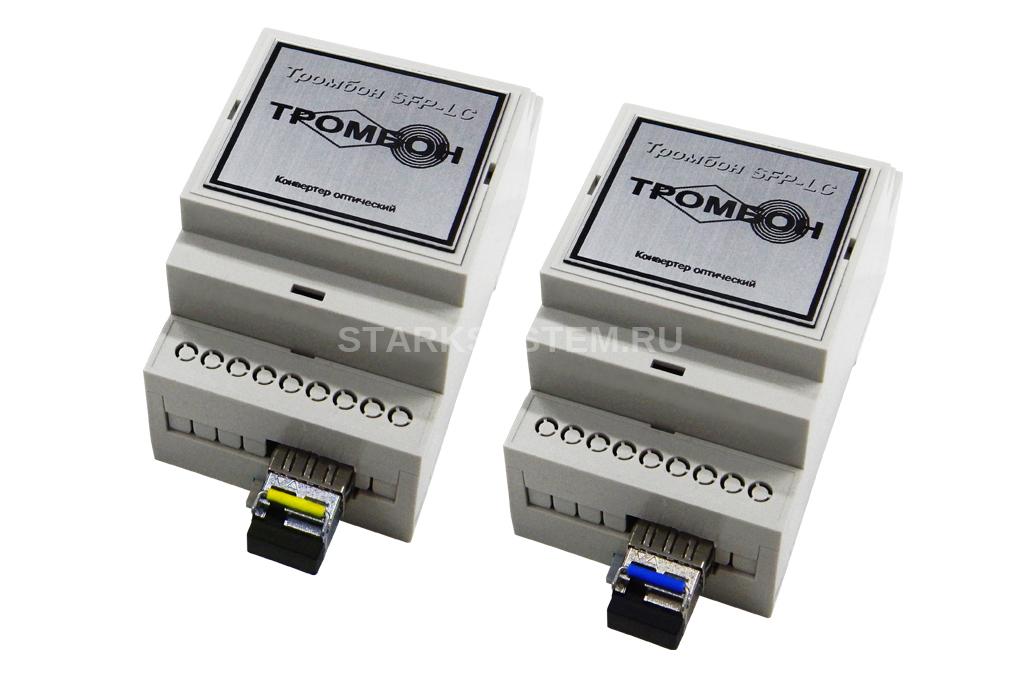

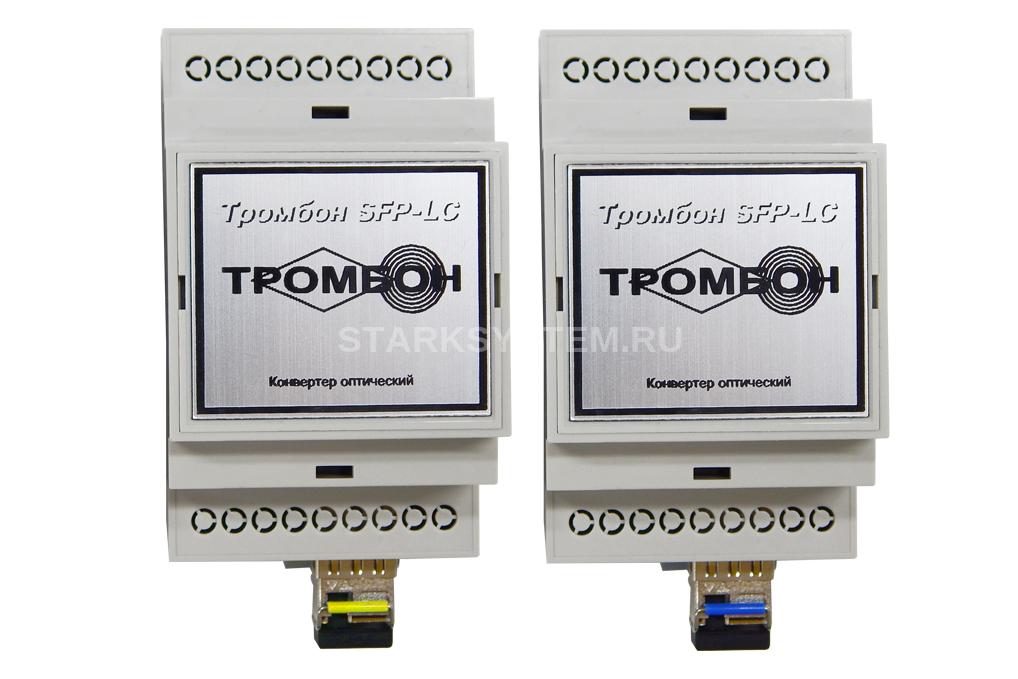

Комплект конвертеров оптических «Тромбон SFP-LC». Комплект конвертеров оптических «Тромбон SFP-LC» предназначен для применения в составе систем промышленной автоматики и телеметрии для двунаправленной передачи сигналов четырёхпроводного интерфейса RS485 (RS422) по одному оптическому одномодовому вовлокну на расстояния 20 км. Комплект способен передавать низкоскоростные сигналы от 0 бит/с. Для организации канала связи необходима пара конвертеров, один в комплектации «А», второй в комплектации «B». Комплектации конвертеров отличаются длиной волны оптических передатчика и приемника. Конструктивно конверторы комплекта выполнены в пластиковых корпусах, предназначенных для монтажа на стандартную DIN рейку. Комплект состоит из пары конверторов «Тромбон SFP-LC-A» и «Тромбон SFP-LC-B». Назначение контактов разъема RJ25 конвертера.

Выход конвертера RS485 +	1
Выход конвертера RS485 -	2
Вход конвертера RS485 +	3
Вход конвертера RS485 -	4
Питание +10 ….+36 В	5
Питание Общий	6

Габаритные размеры одного конвертера и местоположение первого контакта разъема RJ25 Комплект поставки

1. Конвертер «Тромбон SFP-LC-A» с установленным SFP модулем «А» - 1 шт.
2. Конвертер «Тромбон SFP-LC-B» с установленным SFP модулем «B» - 1 шт.
3. Оптический патч-корд с коннекторами типа «LC» - 2 шт.
4. Коннектор TP6P6C (RJ25) - 2 шт.
5. Паспорт на комплект конвертеров - 1 шт.
6. Упаковочная коробка - 1 шт.
