Sibling Powerswitch-A16

Описание Sibling Powerswitch-A16

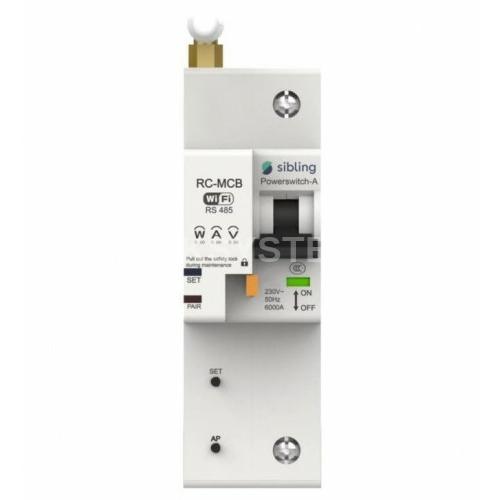

Автомат на 16А (с расходомером) Powerswitch-A16

• работает через Wi-Fi в приложении Sibling
• устанавливается на DIN рейку (как обычный автомат)
• считает расход основной электроэнергии
• оснащён проводом для подключения нейтральной линии

Умный автомат Sibling на 16 ампер устанавливается в электрощиток вместо обычного автомата. Включает/отключает линию 220В по команде из приложения, по расписанию, по сигналу определенных датчиков или в зависимости от погодных условий.

Кроме того, умный автомат Sibling дает возможность контролировать расход электроэнергии и смотреть статистику потребления. Автомат оснащён проводом для подключения нейтральной линии

Монтаж устройства

Отключите сеть питания. Установите автоматический выключатель на DIN-рейку. Подключите провода L и N в соответствии со схемой, соответствующей модели автомата.

Схема подключения

Назначение элементов

Световой индикатор настройки

На устройстве есть индикатор «настройки», который загорается после включения питания и показывает, что на автомат подаётся входное напряжение. Если автомат включен индикатор горит синим. Если автомат выключен индикатор горит красным. При однократном нажатии кнопки «set индикатор поменяет цвет на фиолетовый. Повторное нажатие вернёт цвет индикатора в исходное состояние.

Световой индикатор сопряжения

Данный индикатор позволяет определить статус подключения устройства к Wi Fi.

1. Индикатор горит постоянно автомат подключен к Wi Fi и им можно управлять через приложение.
2. Индикатор мигает 2 раза в секунду устройство перешло в режим сопряжения.
3. Индикатор мигает 1 раз в 3 секунды режим подключения автомата как локальной точки доступа (не рекомендуется использовать).

Технические характеристики Sibling Powerswitch-A16
