Sigur-Rubezh

Описание Sigur-Rubezh

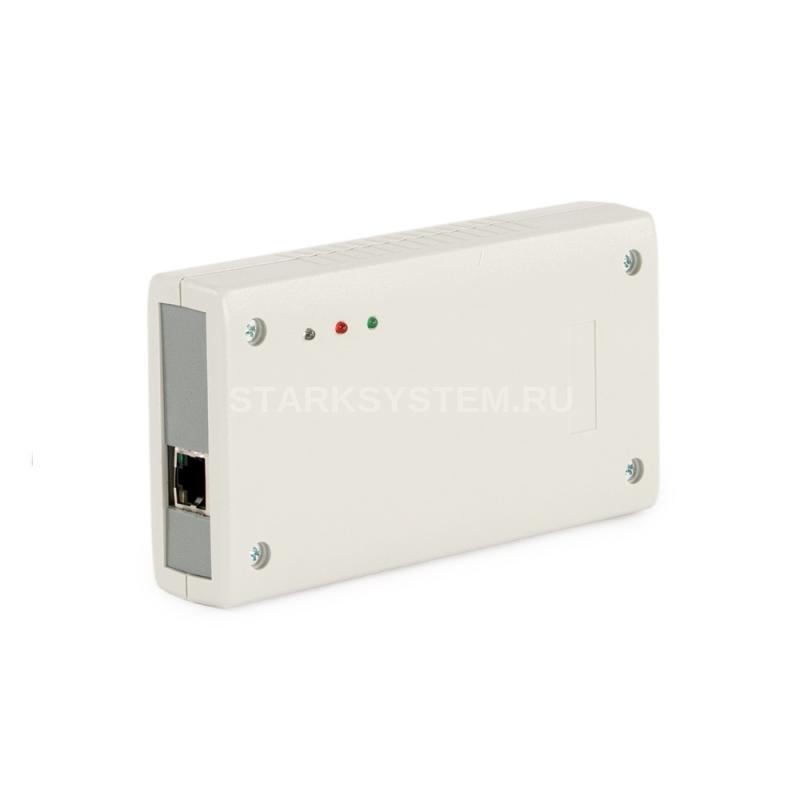

Sphinx-Rubezh - преобразователь интерфейсов «Sphinx-Rubezh» предназначен для включения в IP-сеть преобразователя протоколов «МС-КП» (производства ООО «КБ Пожарной Автоматики»). Данная возможность позволяет реализовать интеграцию СКУД «Сфинкс» и ОПС «Рубеж».Основные функции На стороне СКУД «Сфинкс» интеграция обладает следующими функциями: наблюдение за состоянием охранных и пожарных зон ОПС «Рубеж», при этом вы можете: наравне с событиями СКУД «Сфинкс» просматривать все события, поступающие со стороны ОПС «Рубеж» в реальном времени размещать охранные и пожарные зоны в виде иерархического списка или на графических планах СКУД «Сфинкс» вместе с точками доступа и камерами видеонаблюдения; о работе с графическими планами смотрите видео управление охранными и пожарными зонами или группой зон, при этом каждая из охранных зон в реальном времени изменяет цветовую индикацию согласно своему текущему состоянию.

Настройка интеграции Интеграция СКУД «Сфинкс» с ОПС «Рубеж» реализована на аппаратном уровне с помощью модуля сопряжения «МС-КП» производства ООО «КБ Пожарной Автоматики». С одной из стороны данный прибор включается в шлейф RS485 вместе с остальными устройствами ОПС «Рубеж», с другой стороны - имеет стандартный протокол Modbus. Настройка «МС-КП» происходит с помощью стандартного программного обеспечения «Администратор ОПС «FireSec» доступной для скачивания на официальной сайте производителя. С ее помощью необходимо:

• добавить устройство «МС-КП» в существующую конфигурацию приборов ОПС «Рубеж»
• добавить необходимые охранные и пожарные зоны в свойства «МС-КП», информация с которых будет передаваться в СКУД «Сфинкс»

С сервером СКУД «Сфинкс» «МС-КП» взаимодействует посредством преобразователя интерфейсов «Сфинкс-Рубеж», который является стандартным IP-устройством и добавляется в систему аналогично контроллерам СКУД «Сфинкс» с Ethernet интерфейсом. О добавлении IP-контроллеров в систему смотрите видео. При этом «МС-КП» может использоваться в сетях с различной топологией.

Технические характеристики Sigur-Rubezh

• Интерфейс подключения к серверу СКУД: Ethernet
• Интерфейс подключения к ИСО «Орион»:ModBus (аппаратно - стандартный RS485)
• Энергонезависимая память: 40 000 событий
• Гальваническая развязка: Полная
• Грозозащита: Встроенная
• Гарантия производителя: 5 лет.
