СКАТ SKAT-24-1.0 DIN (598)

Код товара: 1464276
Sklad 3
Розн. цена: 3 590 руб
Ваша цена: 3 411 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание СКАТ SKAT-24-1.0 DIN (598)

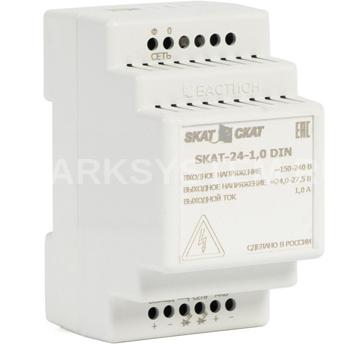

Источник вторичного электропитания SKAT-24-1.0 DIN 24В 1А пластиковый корпус под DIN рейку 35 мм Внешний АКБ от 4,5Ач. Защита от КЗ в нагрузке, защита АКБ от глубокого разряда и переполюсовки. Размер — 53х88х71 мм Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др. Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы. Устройство и работа изделия Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки. Конструктивно изделие выполнено в виде печатной платы, которая расположена в пластиковом корпусе, предназначенном для установки на DIN-рейку. На плате размещены:

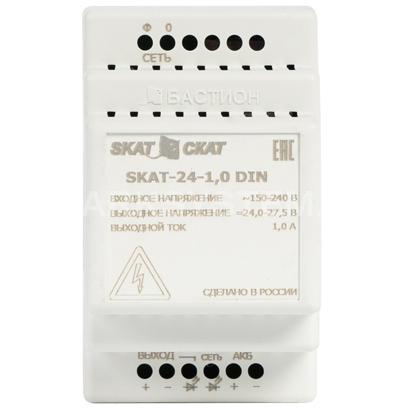

  • зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
  • красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
  • разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
  • разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
  • разъемная клеммная колодка «АКБ» для подключения АКБ. Описание работы При наличии напряжения питающей сети происходит питание нагрузки и одновременно осуществляется заряд АКБ. При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. При этом светодиодный индикатор «ВЫХОД» светится красным цветом и указывает на наличие выходного напряжения. Особенности SKAT-24-1.0 DIN
  • питание нагрузки постоянным стабилизированным напряжением (см. п. 2 Таблицы 1), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» от внешней АКБ (при отсутствии сетевого напряжения);
  • оптимальный заряд внешней АКБ при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
  • автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
  • защиту от переполюсовки АКБ;
  • индикацию наличия сетевого и выходного напряжений. Подключение

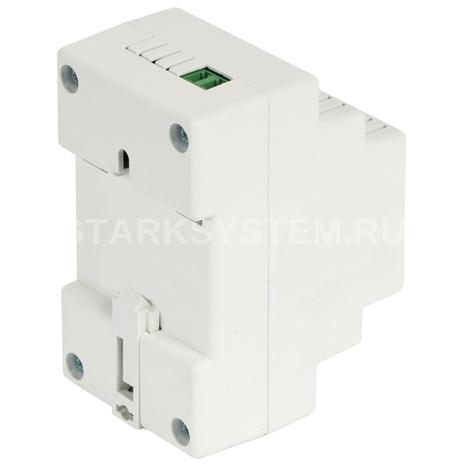

    1. Установить изделие на DINрейку, используя защёлку корпуса для фиксации.
    2. Подсоединить, соблюдая полярность, провода нагрузки к клеммам колодки «ВЫХОД» изделия.
    3. Подсоединить, соблюдая полярность, к клеммам колодки «АКБ» перемычки для подключения внешней АКБ (входят в комплект поставки): красная перемычка к клемме «+».
    4. Подключить, соблюдая полярность, указанные перемычки к клеммам внешней АКБ.
    5. Убедиться в наличии выходного напряжения (индикатор «ВЫХОД» должен светиться).
    6. Подсоединить, соблюдая фазировку, провода питающей сети 220В к колодке «СЕТЬ».
    7. Подать напряжение питания.
    8. Убедиться в наличии входного сетевого напряжения (индикатор «СЕТЬ» должен светиться).

    Технические характеристики СКАТ SKAT-24-1.0 DIN (598)

    • Напряжение питающей сети, частотой 50 ± 1 Гц, В: 150…250
    • Выходное напряжение постоянного тока, В: - в режиме «ОСНОВНОЙ»: 24,0…27,5 - в режиме «РЕЗЕРВ»: 21,0…27,5
    • Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при отсутствии АКБ), А: 1,0
    • Максимальный ток нагрузки (при наличии внешней АКБ), в режиме «ОСНОВНОЙ», А: 0,7
    • Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (60 сек в течении часа) при наличии АКБ, А, не более: 1,3
    • Максимальный ток нагрузки в режиме «РЕЗЕРВ» (при наличии внешней АКБ), А: 1,0
    • Ток заряда АКБ, А: 1,0–Iнагр.*
    • Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более: 35
    • Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 20,0…22,4
    • Уровень пульсации (RMS) при номинальном (максимальном суммарном) токе нагрузки, мВ, не более: 200
    • Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 7
    • Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
    • Рекомендуемая емкость внешней АКБ, А*ч: 4,5—12**
    • Количество АКБ, шт.: 2***
    • Габаритные размеры (ШхГхВ), мм: 53х66х95
    • Масса нетто (брутто), кг, не более: 0,13 (0,16)

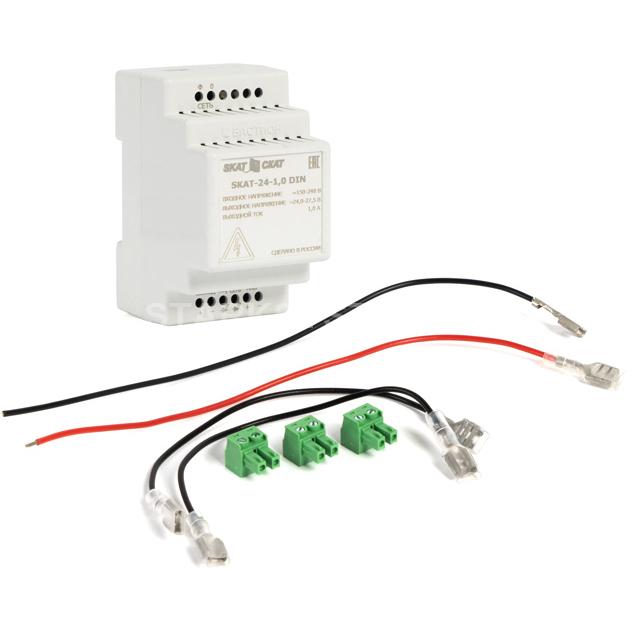

    Комплект поставки:
    1. Источник вторичного электропитания «SKAT-12-1,0 DIN» 1 шт.
    2. Руководство по эксплуатации - 1 экз.
    3. Комплект перемычек - 1 к-т
