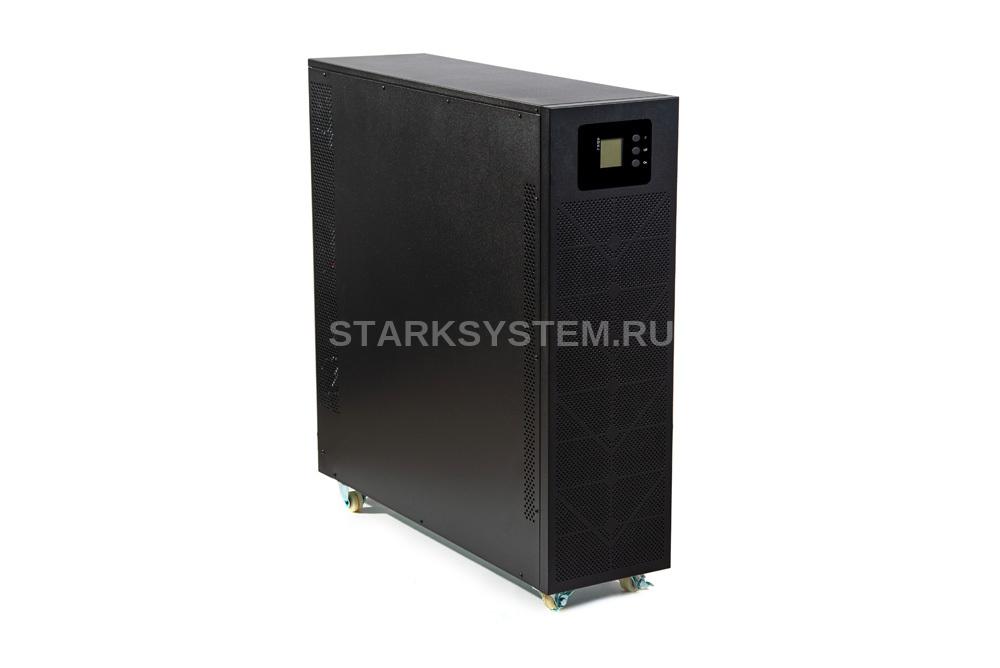

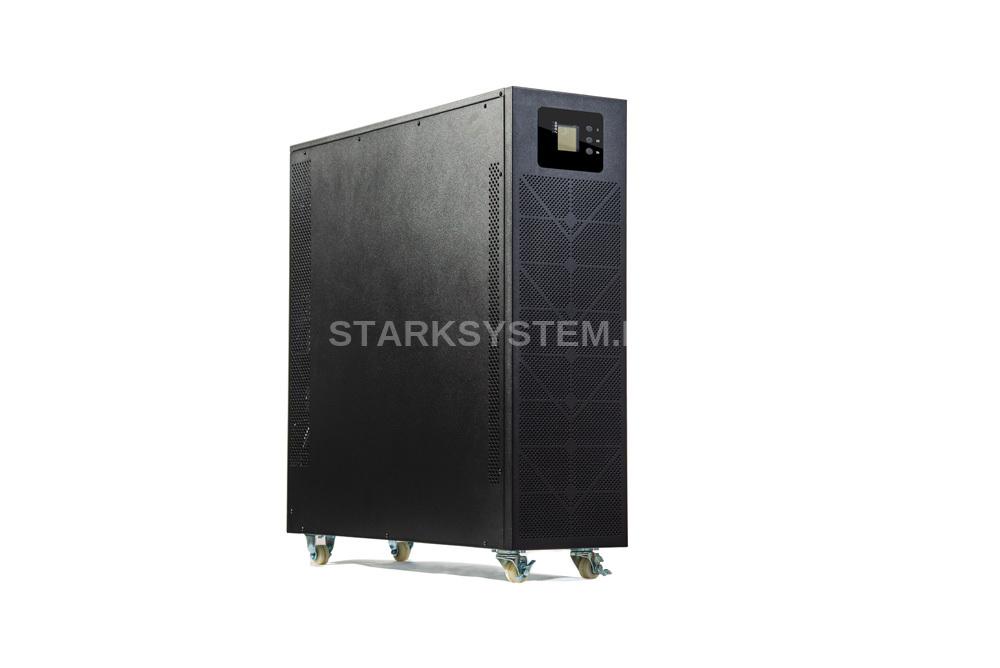

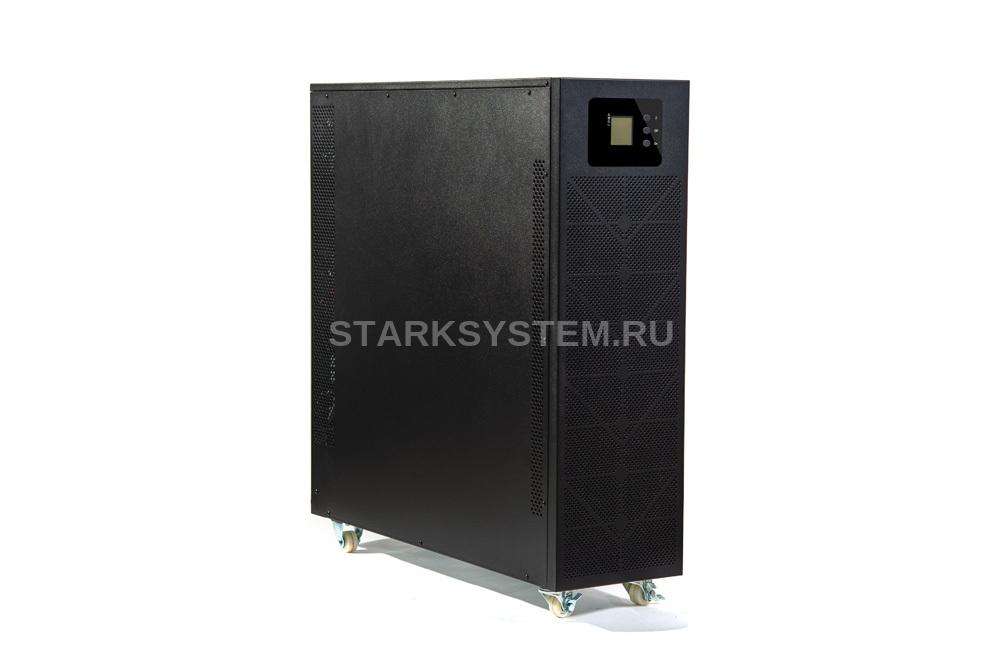

СКАТ SKAT-UPS 15-3/3 (529)

Код товара: 1459819

Розн. цена: 574 650 руб

Ваша цена: 517 185 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание СКАТ SKAT-UPS 15-3/3 (529)

Трёхфазный источник бесперебойного питания SKAT-UPS 15-3/3 380 В, 15 кВА (13,5 кВт), Online, 3-фазный вход–3-фазный выход, синусоидальная форма выходного напряжения, длительный резерв, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое кол-во АКБ для работы — 16/18/20 шт., горячая замена АКБ, холодный старт, ёмкость — от 40 Ач. Ток заряда АКБ — 14 А, стабилизация выходной частоты 50 Гц при входной 40–70 Гц. Наращивание мощности или резервирования параллельным включением до 4 устройств. Дистанционный мониторинг по RS 232, USB, 2 порта для платы релейного интерфейса или SNMP-модуля, коммуникационный порт типа "сухой контакт". Функция удалённого аварийного отключения выходного напряжения (EPO). Напольная установка. Уникальный ИБП для длительного резерва всего объекта. Время автономной работы зависит только от ёмкости АКБ. Изделие SKAT-UPS 15-3/3 предназначено для обеспечения трехфазным бесперебойным питанием потребителей с номинальным напряжением питания 380 В переменного тока частотой 50 Гц. Изделие предназначено для эксплуатации в закрытом помещении. Изделие представляет собой современный экономичный трехфазный источник бесперебойного питания с системой двойного преобразования напряжения, цифровым управлением, функциями защиты и контроля. Изделие обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях. Изделие рассчитано на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем. Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д. Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности). Преимущества устройства

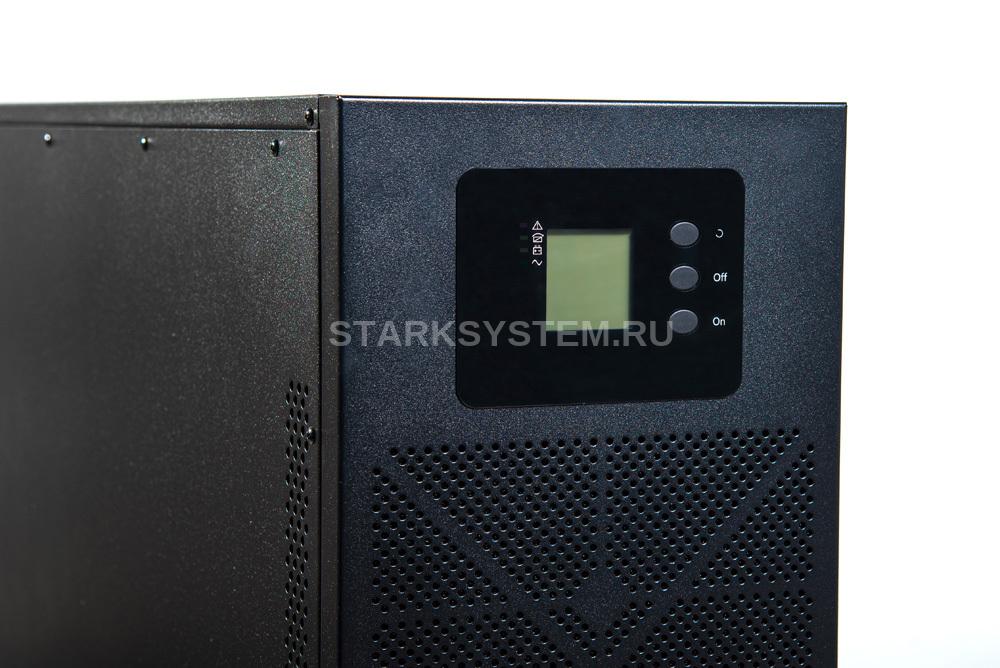

современный дизайн, удобный пользовательский интерфейс, информативный ЖК—дисплей;

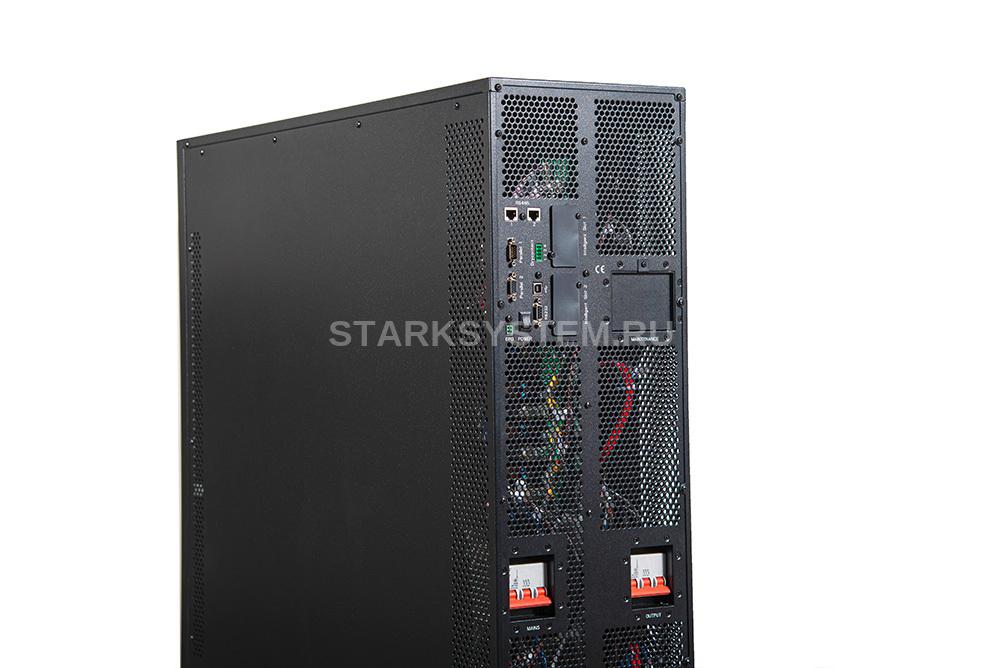

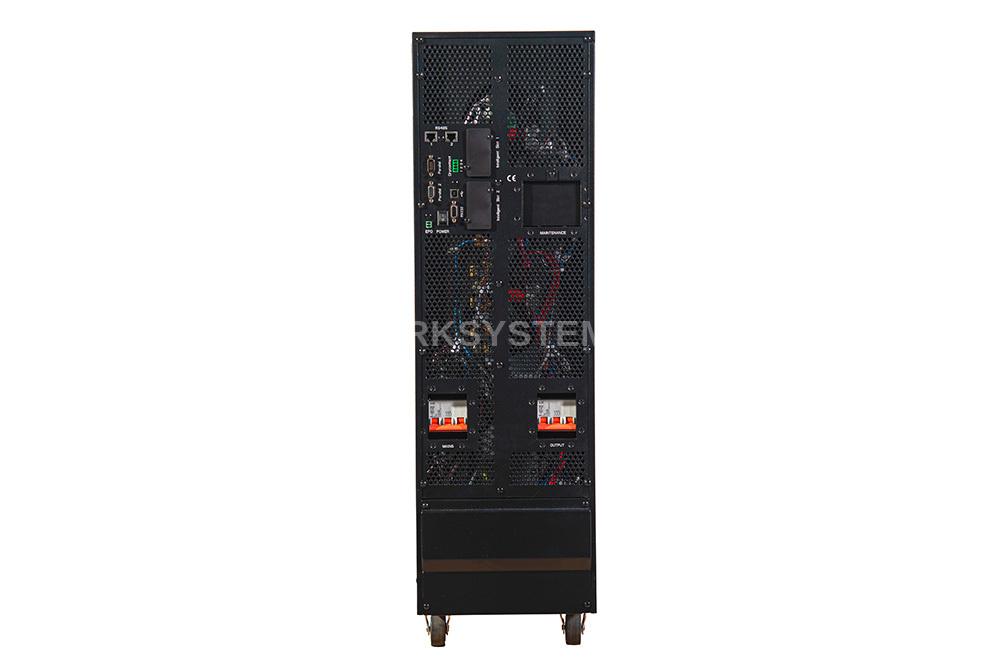

стандартные возможности коммуникации: двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45);

два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.);

разъем для подключения устройства дистанционного аварийного отключения питания (EPO);

коммуникационный порт в формате «СУХОЙ КОНТАКТ»; Особенности SKAT-UPS 15-3/3

стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;

качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 380/400/415 В переменного тока и суммарной потребляемой мощностью до 20 000 ВА;

высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;

многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;

технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);

правильная синусоидальная форма выходного напряжения;

стабильная частота выходного напряжения;

подавление импульсов высоковольтных и высокочастотных помех;

повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);

возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;

светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;

длительный автономный режим;

возможность горячей замены АКБ;

низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;

расширенный диапазон входной частоты (см. п.4 таблицы), благодаря чему изделие хорошо совместимо с резервными генераторами;

режим ECO (экономичный режим), который позволяет снизить энергопотребление. Если сетевое напряжение находится в пределах номинального диапазона (см. п.5 таблицы), питание на нагрузку подаётся непосредственно от сети и инвертор источника находится в режиме ожидания, при выходе сетевого напряжения за пределы номинального диапазона, источник мгновенно переходит в режим питания нагрузки через инвертор;

коррекцию коэффициента мощности (может достигать значения 0,9), благодаря чему не вносит искажений во входную электросеть;

трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;

возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;

удобство и простота обслуживания и эксплуатации;

высокая эффективность вследствии применения технологии двойного преобразования напряжения;

возможность пользовательской настройки номинального значения входного и выходного напряжения (см. п.1 и п.9 таблицы);

наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.

Технические характеристики СКАТ SKAT-UPS 15-3/3 (529)

Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В:
- заводская установка 380
- настраивается пользователем: 380/400/415
Диапазон входного напряжения без перехода на питание от АКБ:
- при 100% нагрузки, В: 305…478 при 50% нагрузки, В: 208…478
Номинальная частота входного напряжения, (Fном), Гц: 50
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц: 40...70
Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В:
- заводская установка: -45%; +25% настраивается пользователем: + 10 %; + 15 %; + 20 %; - 20 %; - 30 %
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В:
- заводская установка: -45%; +25% настраивается пользователем: + 10 %; + 15%; + 20 %; - 20%; - 30 %
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном: ±10％
Входной коэффициент мощности, не менее: 0,99
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более: 3%
Питание от генератора: поддерживается
Выходные параметры
Номинальная выходная мощность:
- Полная, ВА: 15000* Активная, Вт: 13,500*
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В:
- заводская установка: 380 настраивается пользователем: 380/400/415
Выходной коэффициент мощности, не менее: 0,9
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %: ±1
Отклик переходного напряжения (при линейной нагрузке): ±5
Фазовый баланс (100% несбалансированная нагрузка): 120° ±1°
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, %: ±1; ±2; ±4; ±5; ±10
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц: 50±0,1% или 60±0,1%
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор): 3:1
Коэффициент мощности в резерве:
- количество батарей в АКБ, шт.: 20: 1,0; 18: 0,9 16: 0,8
Коэффициент нелинейных искажений выходного напряжения (THD), %, не более:
- линейная нагрузка : 2 нелинейная нагрузка : 5
Форма выходного напряжения: синусоидальная
Эффективность
Режим «ОСНОВНОЙ», %, не менее: 93,5
Аккумуляторная батарея
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач: от 40**
Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт.: 16 (±96 В)/18 (±108 В)/20 (±120 В)
Ток заряда АКБ, А, не более: 14
Перегрузочная способность
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») : ≥ 110% : через 60 мин 110%–125%: через 10 мин 125–150: через 1 мин > 150: немедленно
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения):
- ≥ 110% : через 10 мин 110%–125%: через 1 мин 125–150%: через 5 с > 150%: немедленно
Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А: 20
Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А: 1,7хIном

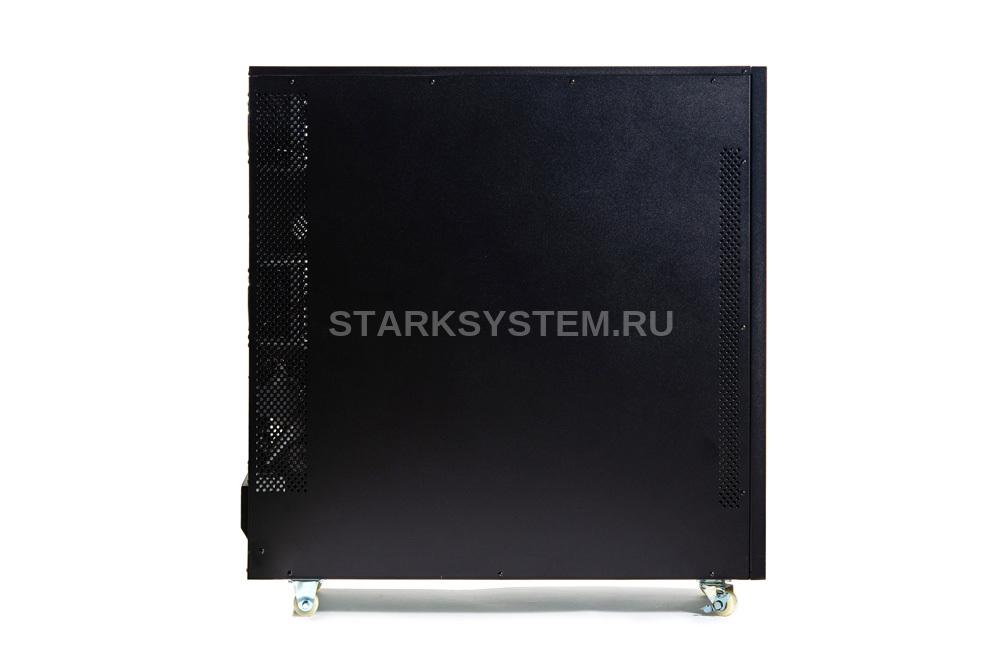

Габаритные размеры ШхГхВ, не более, мм: - без упаковки: 250х608х655 - в упаковке: 350х710х700
Масса, нетто (брутто), кг, не более: 57 (70)
Диапазон рабочих температур, °С: 0…+40
Относительная влажность воздуха (без конденсации), %, не более: 90 ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254: IP20
* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С. ** АКБ в комплект поставки не входят.
