Описание Slinex AM-40

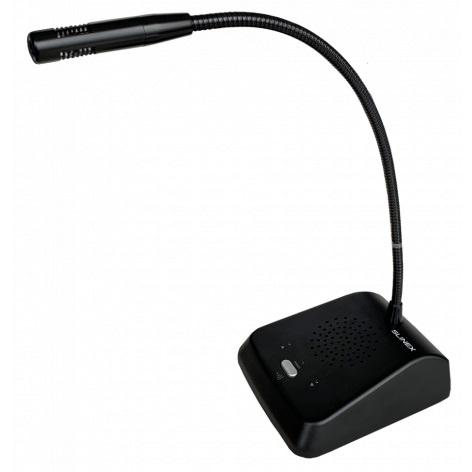

Slinex AM-40 – переговорное устройство с громкой связью.
Алюминиевый корпус абонентского блока и переговорной станции
Поддержка внешних записывающих устройств
Отдельная кнопка быстрого отключения микрофона базовой станции

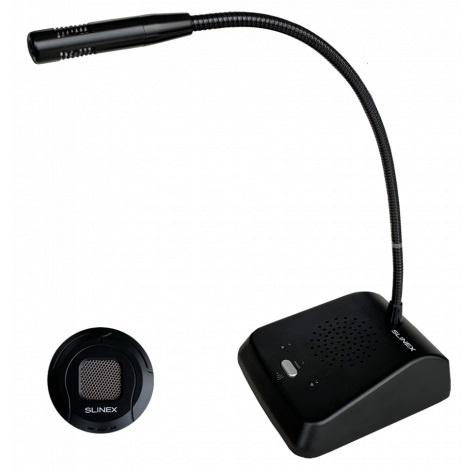

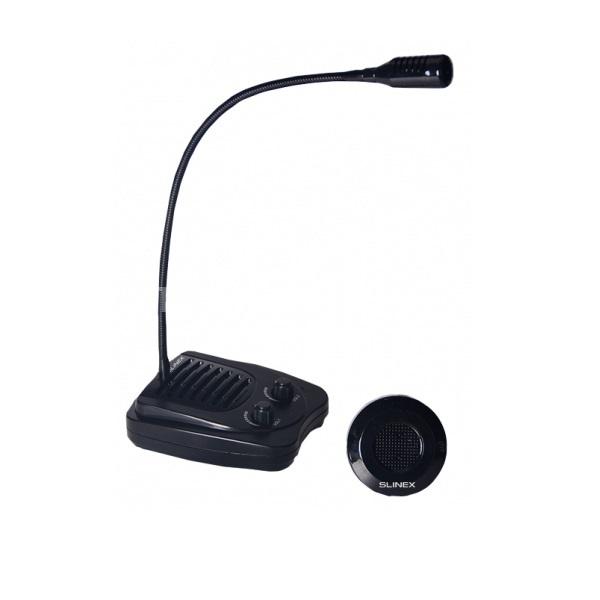

Slinex АМ-40 – это переговорное устройство, состоящее из базового блока и внешней разговорной панели, которые предназначены для осуществления переговоров по громкой связи. Подобные устройства отлично подходят для использования в банках, на автозаправочных комплексах, в государственных и других учреждениях.
Особенности устройства:
надежный алюминиевый корпус переговорной станции;

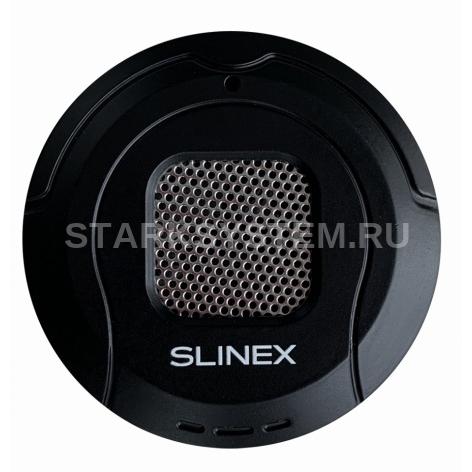

вандалозащищенная панель модуля абонента (IP54);
подсветка микрофона пульта оператора при его включении;
удобная большая кнопка включения микрофона;
цифровая регулировка уровня звука пульта оператора и модуля абонента;
автоматическое шумоподавление фона при отсутствии разговора с обеих сторон;
хранение регулировки уровня звука в энергонезависимой памяти.

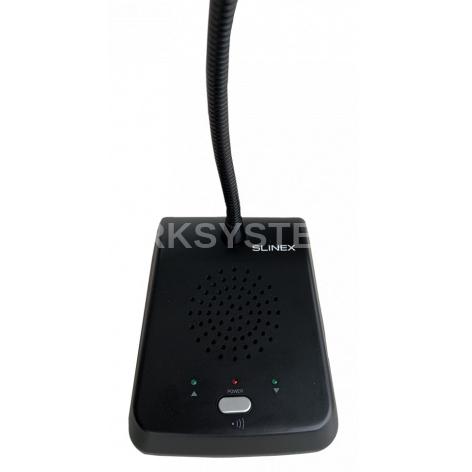

- Разъем абонентского модуля
- Разъем питания
- Разъем внешнего записывающего устройства
- Регулятор громкости абонентского модуля
- Регулятор громкости переговорной станции
- Индикатор питания
- Динамик
- Микрофон
- Выключатель питания / микрофона
- Индикатор громкости абонентского модуля
- Индикатор громкости перегоаорной станции
Комплект поставки
- Основная переговорная станция – 1 шт.
- Абонентский модуль –1 шт.
- Блок питания – 1шт.
- Инструкция по эксплуатации – 1 шт
Эксплуатация
1) Установите основную переговорную станцию и абонентский модуль на свои места, затем подключите абонтский модуль проводом к разъему 1 на переговорной станции;
2) Подключите комплектный блок питания к разъему 2 на переговорной станции и включите его в розетку;
3) Включите переговорную станцию удерживая кнопку 12 в течении 2-х секунд. При этом загорится красный индикатор. Аналогичным удержанием кнопки 12 в течении 2-х секунд происходит выключение переговорной станции;
4) При включенной переговорной станции коротко нажмите кнопку 12 для отключения микрофона (красный индикатор начнет прерывисто мигать). При этом звук с абонентского модуля по прежнему будет поступать на переговорную станцию. Для включения микрофона снова коротко нажмите кнопку 12;
5) С помощью регуляторов 4 и 5 можно регулировать громкость абонентского модуля и переговорной станции соответственно;
6) В случае, если требуется запись разговоров, записывающее устройство подключается к выходу 3 основной переговорной станции. Максимальная амплитуда сигнала при этом составляет 1,2 В;
7) Уменьшите значение громкости основной переговорной станции с помощью регулятора 5 и увеличьте громкость абонентского модуля с помощью регулятора 4, если на абонентском модуле возникает эхо или свист при разговоре с переговорной станцией;
8) Уменьшите значение громкости абонентского модуля с помощью регулятора 4 и увеличьте громкость основной переговорной станции с помощью регулятора 5, если на основной переговорной станции возникает эхо или свист при разговоре с абонентским модулем.
Технические характеристики Slinex AM-40
- Частотный диапазон: 100 — 15000 Гц
- Линия связи: 3-х проводная
- Напряжение источника питания: + 12 B
- Рабочее напряжение базового блока: + 12 B
- Ток потребления базового блока: 0,2 А
- Класс защищенности: IP54
- Размер:
Базового блока: 130×110×38 мм
Внешней разговорной панели: Ø70×18 мм
