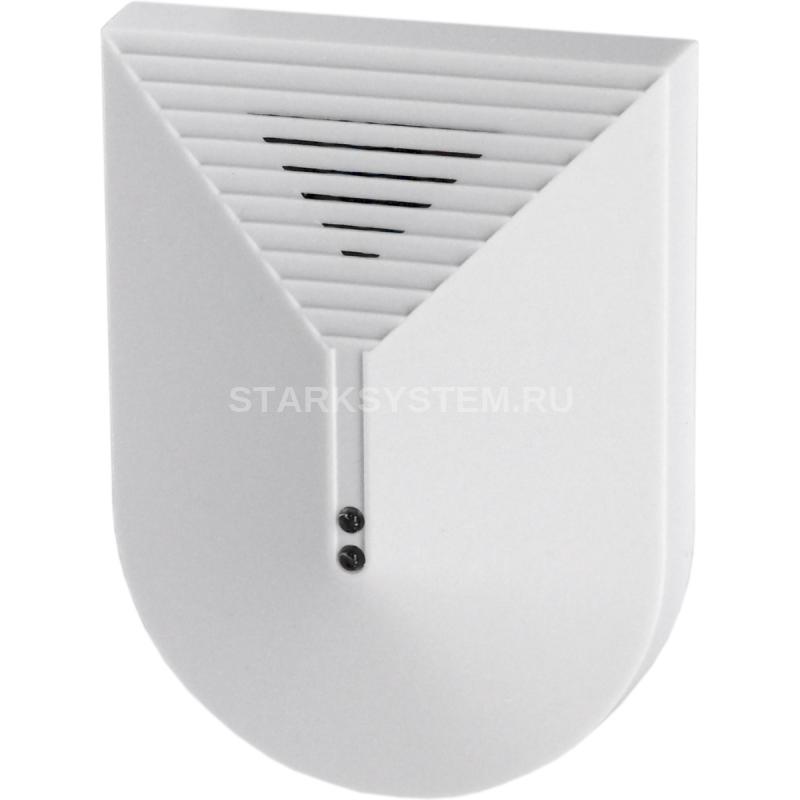

Smartec ST-AD010G

Описание Smartec ST-AD010G

Любой извещатель разбития стекла, в том числе ST-AD010G, используется в системах охранной сигнализации частных домов, а также административных или коммерческих объектов для обнаружения разрушения остекленных конструкций (окон или витрин) в охраняемом помещении. Тревожный сигнал на его выходе формируется только в случае, если извещатель зарегистрировал и низкочастотный звук удара, и высокочастотный звук растрескивания и осыпания осколков.

  Использование такого 2-х диапазонного детектирования, возможность регулировки чувствительности отдельно для каждого диапазона и цифровая обработка сигнала позволяет ST-AD010G минимизировать количество ложных срабатываний. Кроме того, этот извещатель разбития стекла оснащен тамперным контактом, который срабатывает в результате несанкционированного вскрытия или отрыва устройства от монтажной поверхности. Таким образом, извещатель сигнализирует тревогу в двух случаях: обнаружение разбития стекла или открытие тамперного контакта.

Срабатывание на расстоянии до 3 м Производитель рекомендует устанавливать извещатель разбития стекла на потолок напротив защищаемого окна или на противоположную стену. При этом следует избегать мест установки, где возможно влияние систем вентиляции/кондиционирования, сирен и других создающих шум устройств. Также следует помнить, что дальность действия извещателя уменьшается при наличии в помещении плотных штор, мягкой мебели, звукоизолирующих плит и т.п. При максимально благоприятных условиях ST-AD010G может выполнять детекцию на расстоянии до 3 м.

Плавная настройка чувствительности в 2-х диапазонах Для регулировки чувствительности извещатель разбития стекла оснащен потенциометрами, расположенными на задней части корпуса, которые позволяют точно настроить параметры устройства под конкретное место установки. Потенциометр с обозначением «SHOCK» применяется для регулировки низкочастотной чувствительности датчика, а потенциометр «GLASS» – для выскочастотной. В помещениях с высоким коэффициентом отражения звуковых волн чувствительность следует снизить, повернув потенциометр отверткой против часовой стрелки, а в помещениях, где используются звукопоглащающие материалы – наоборот, увеличить поворотом по часовой стрелке.

Наличие тестового режима и памяти тревоги С помощью перемычек на задней части корпуса ST-AD010G можно задать режим работы тревожного реле: НР или НЗ. Также извещатель разбития стекла имеет специальные перемычки для включения/отключения режима памяти тревоги, когда датчик сигнализирует о зафиксированном нарушении с помощью СИД индикации. Кроме того, дополнительное удобство настройки обеспечивает тестовый режим, в который извещатель переходит сразу после включения. Если, находясь в тестовом режиме, он успешно регистрирует высокочастотную и низкочастотную составляющие звуковых волн, это сопровождается миганием красного и зеленого СИД индикатора соответственно.

Особенности

• Детектирование в 2-х частотных диапазонах
• Зона обнаружения до 3 м
• Потенциометры настройки чувствительности для каждого частотного диапазона
• Цифровой алгоритм обработки сигналов
• СИД индикатор
• Широкий диапазон напряжения питания
• Датчик вскрытия

Технические характеристики Smartec ST-AD010G

Дистанция детектирования:    3 м Длительность тревоги:    2 с Тревожный выход:    НЗ или НО, ОБЩ; до 0,1 А / 30 В (DC) Датчик вскрытия:    НЗ, ОБЩ; до 0,1 А / 30 В (DC) Питание:    9–16 В (DC) Потребляемый ток:    30 мА Класс защиты:    IP41 Диапазон рабочих температур:    От -10 до +55°С Диапазон рабочей влажности:    10%–95% Габариты:    90 x 67 x 26 мм
