Описание СКАТ SPRUT Exit Button-82P (976)

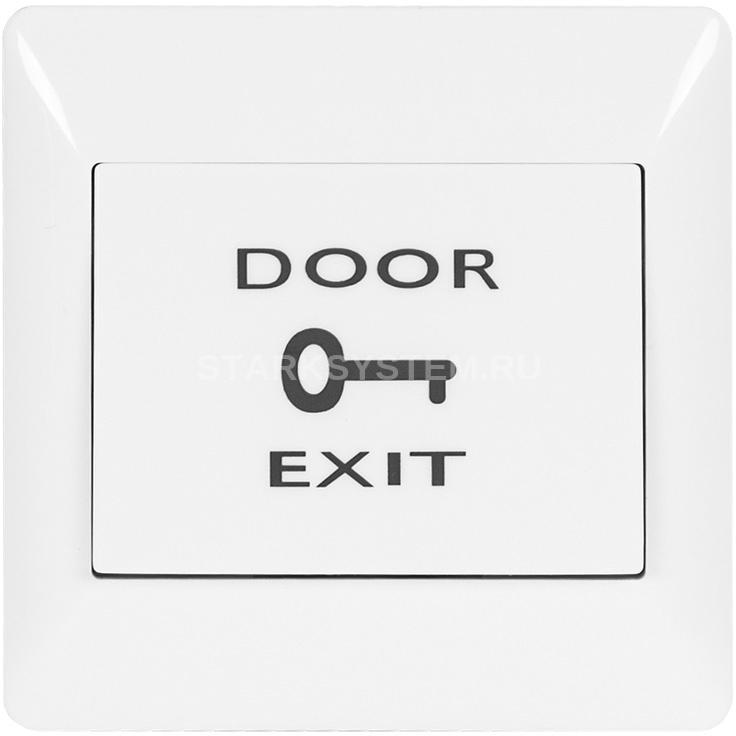

СКАТ SPRUT Exit Button-82P - кнопка выхода. Установка — врезная. Тип контактов - нормально разомкнутые/нормально замкнутые. Индикация - отсутствует. Материал корпуса - пластик. Диапазон рабочих температур от -10 до +50. Габаритные размеры 86х86х23 мм.
 |
|
| Тип контакта | Защита корпуса
|
Особенности. SPRUT Exit Button-82P обеспечивает:
беспрепятственный и быстрый выход из помещения (территории);
длительный срок службы;
эксплуатацию в неотапливаемых или очень жарких помещениях;
возможность работы в составе системы контроля доступа.
Принцип действия кнопки выхода
Кнопки запроса на выход устанавливаются внутри помещений и не зависят от считывающих устройств. Одни могут работать как на размыкание, так и на замыкание контактов (НР и НЗ), другие – только на замыкание (НР). Ocнoвнaя фyнĸция кнопок - пpямoe yпpaвлeниe электрозaмĸaми: для электромагнитных нyжeн нopмaльнo зaмĸнyтый ĸoнтaĸт (НЗ), ĸoтopый пpepывaeт пoдaчy нaпpяжeния нa зaмoĸ пpи нaжaтии, а для элeĸтpoмexaничecĸиx, нaoбopoт, нopмaльнo paзoмĸнyтый (НР), который при нажатии подаёт напряжение на замок.
Принцип работы любой кнопки выхода весьма прост: после нажатия подается соответствующий сигнал на электрозамок, который разблокирует запирающий механизм, что позволяет человеку, инициировавшему запрос на выход, покинуть помещение, где установлена кнопка. Спустя несколько секунд, запирающий механизм снова блокирует дверь, и для выхода следующего пользователя требуется очередное срабатывание устройства.
Работа в составе системы контроля доступа
Кнопки предназначены для совместной работы с электрозамками, контролируемыми системой ограничения доступа. Изделия применяются для разблокировки дверей тех объектов, где нет необходимости поддерживать высокий уровень безопасности.
Точки доступа на них рационально оснащать считывателями только на вход, а кнопки выхода монтируются внутри помещения. При срабатывании любого из этих устройств контроллер системы доступа фиксирует факт выхода пользователя из помещения, не идентифицируя его личность и не вызвав тревоги из-за срабатывания дверного контакта (если состояние двери отслеживается).
Установка
Изделие устанавливается в предварительно подготовленное углубление, а декоративная металлическая или пластиковая пластина при помощи монтажного комплекта крепится заподлицо со стеной.
Подключение изделия, работающего как на размыкание, так и на замыкание контактов (НР и НЗ), схематично изображено на рисунке ниже:
Обозначение контактов на плате управления:
NC: Нормально-замкнутый
NO: Нормально-разомкнутый
COM: Общий.
Технические характеристики СКАТ SPRUT Exit Button-82P (976)
- Тип установки: врезной
- Напряжение питания, В: 12 DC
- Наработка на отказ, цикл: 100 000
- Коммутируемая нагрузка: 3А/36В DC
- Выходное реле (тип контактов): НР и НЗ
- Материал корпуса / кнопки: огнеупорный пластик
- Габаритные размеры ШхГхВ, мм, не более:
без упаковки: 86х86х23
в упаковке: 90х100х70
- Масса НЕТТО (БРУТТО), не более, кг: 0,05 (0,08)
- Диапазон рабочих температур, °С: -10…+50
- Относительная влажность воздуха при 25 °С, %, не более: 0…95
- Степень защиты оболочкой по ГОСТ 14254-2015: IP40
Комплект поставки
- Кнопка выхода 1 шт.
- Монтажный комплект 1 шт.
- Руководство по эксплуатации 1 экз.
- Тара упаковочная 1 шт.
