Описание Штиль SR1101L
Штиль SR 1101L - Однофазный ИБП переменного напряжения без встроенных АБ, мощностью 1/0,9 (кВА/кВт).
Особенности модели:
Топология: on-line (двойного преобразования);
Исполнение: стоечное (Rack);
Аккумуляторные батареи: внешние;
Конфигурация: однофазный вход, однофазный выход;
Диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Интерфейсы: RS-232, USB, Ethernet, RS-485, «сухие» контакты;
Протоколы: Web/SNMP/Modbus TCP/протокол Штиль и др.;
Гарантия: 2 года;
Страна производитель: РФ.
Однофазные on-line ИБП серии SR-L 1-3 кВА
Однофазные источники бесперебойного питания Штиль серии SR-L 1-3 кВА топологии on-line предназначены для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:
серверов, групп серверов;
сетевого оборудования;
оборудования вычислительных и телекоммуникационных центров;
систем безопасности и контроля доступа (охранной и аварийной сигнализаций, систем пожаротушения и видеонаблюдения и т.д.);
приборов учета электроэнергии и других контрольно-измерительные приборов (КИП);
оборудования АСУ ТП ПС (контроллеров, электротехнической аппаратуры, устройства автоматики, технологических защит и т.д.).
Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.

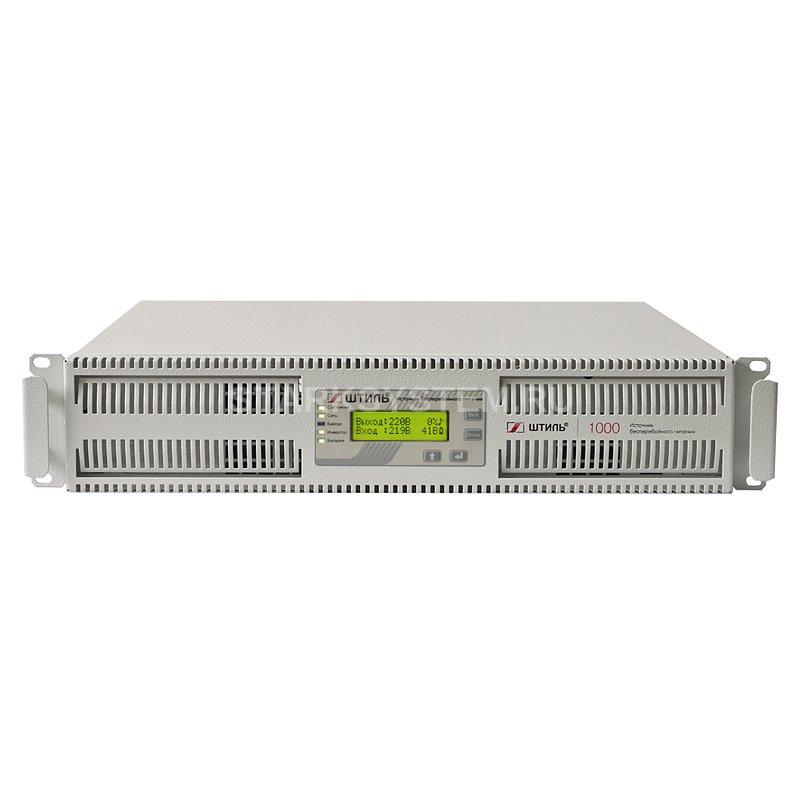

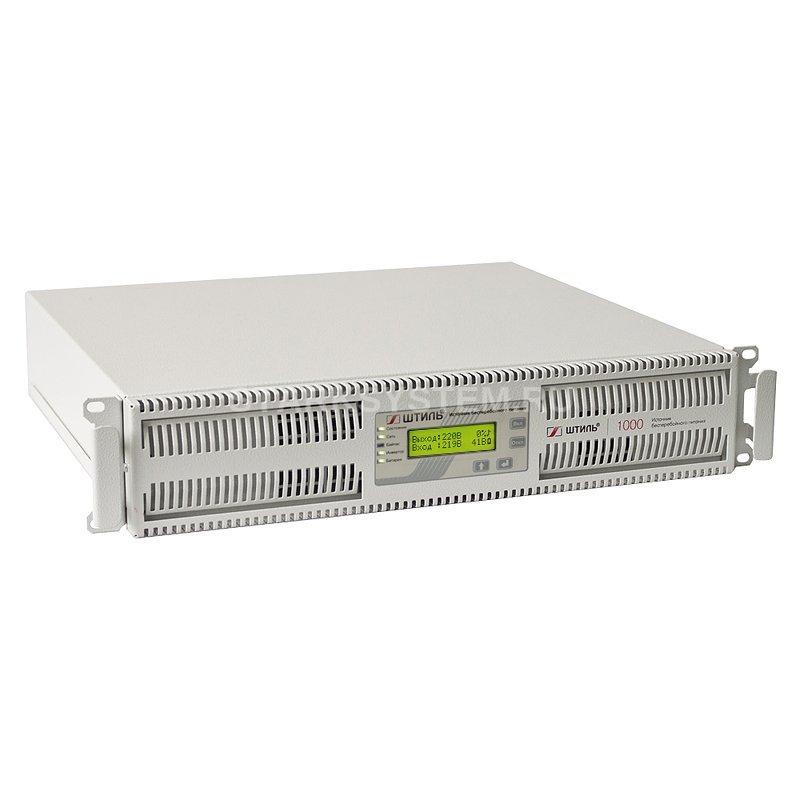

Модели этой серии выполнены в компактном корпусе (исполнение Rack) для установки в 19’’ стойку или телекоммуникационный шкаф, оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: RS-232, USB, Ethernet, RS-485, «сухие» контакты (подробнее о картах мониторинга).
Автономная работа
ИБП данной серии не содержат встроенных аккумуляторных батарей (АБ), но оснащены более мощным встроенным зарядным устройством (см. структурную схему ниже), рассчитанным на ток до 5А, и поддерживают подключение широкого модельного ряда внешних АБ для обеспечения долговременной автономной работы (до 20 ч и более). Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна в батарейных модулях (серия BMR– англ. Battery Module Rack для ИБП 1-3 кВА) или в телекоммуникационных шкафах (серия TC–англ. Telecommunication Cabinet).
Структурная схема ИБП Штиль серии ST-L 1-3 кВА
Высокая надежность
«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
Коррекция входного коэффициента мощности;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность

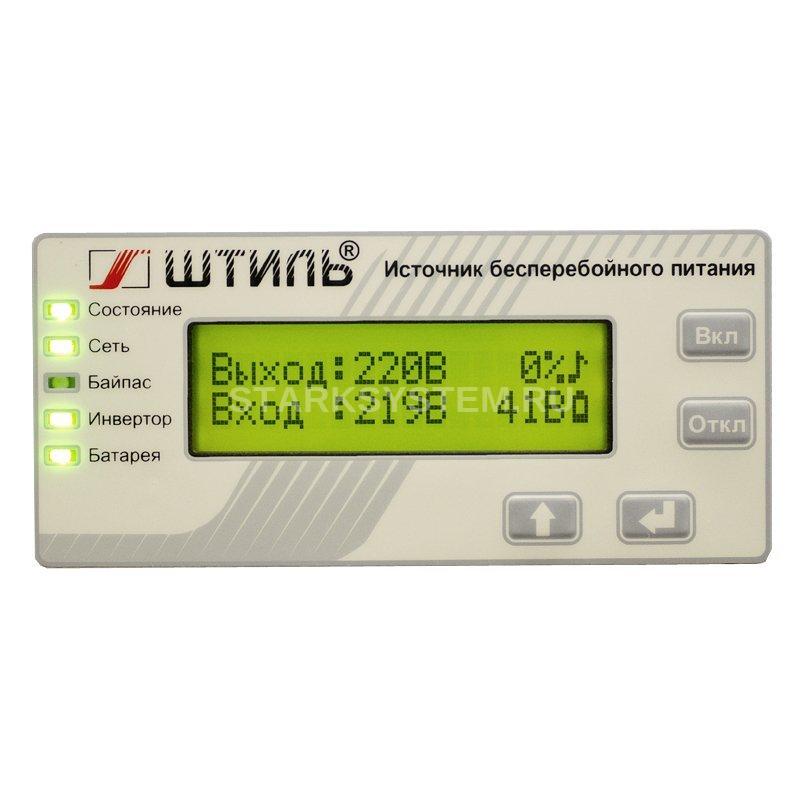

Панель управления с ЖК-дисплеем и светодиодными индикаторам для контроля состояния и настройки ИБП без подключения к ПК;
Светодиодный дисплей как опция;
Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- Интерфейс RS-232;
- USB порт;
- Непрограммируемые и программируемые «сухие» контакты;
- Интерфейсы Ethernet (поддержка протоколов: Web/SNMP/SMTP/Modbus TCP и др.) и RS-485 (протокол Modbus RTU);
- Порт EPO для дистанционного аварийного отключения ИБП;
- ПО для мониторинга одного ИБП (Shut Down Manager);
- ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).
Плавный пуск;

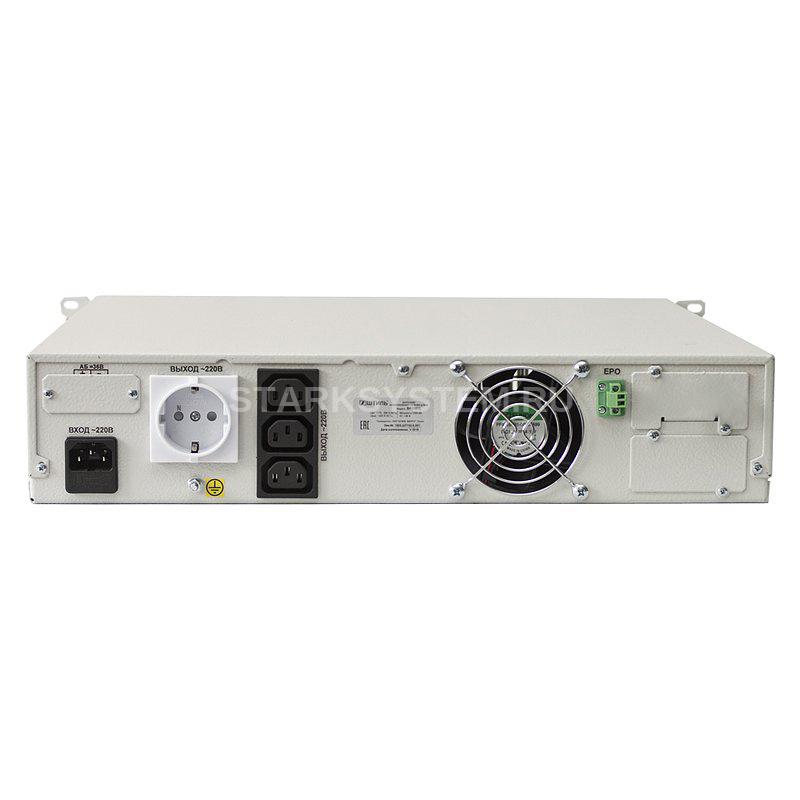

До трех выходных розеток, до двух евророзеток и клеммная колодка для подключения нагрузки;
Повышенная эксплуатационная готовность
Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция);
Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
Самодиагностика при запуске устройства и во время работы;
Встроенный автоматический байпас;
Опциональная установка модуля внешнего байпаса стоечного исполнения позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;
Энергоэффективная работа
Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.

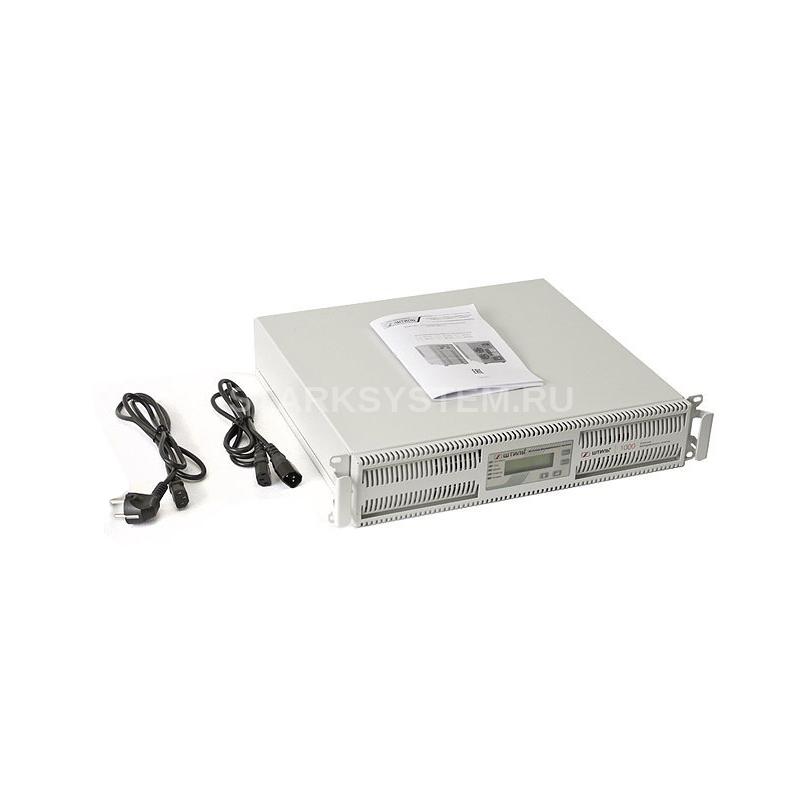

Комплектация:
- ИБП переменного тока - 1 шт.
- Сетевой шнур "Вилка Schuko - C13" 1,5 м - 1 шт.
- Кабель нагрузки "C14 - C13" 1,5 м - 1 шт.
- Руководство по эксплуатации - 1 экз.
