Штиль SR1106L

Код товара: 1466053

Розн. цена: 141 590 руб

Ваша цена: 141 590 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Штиль SR1106L

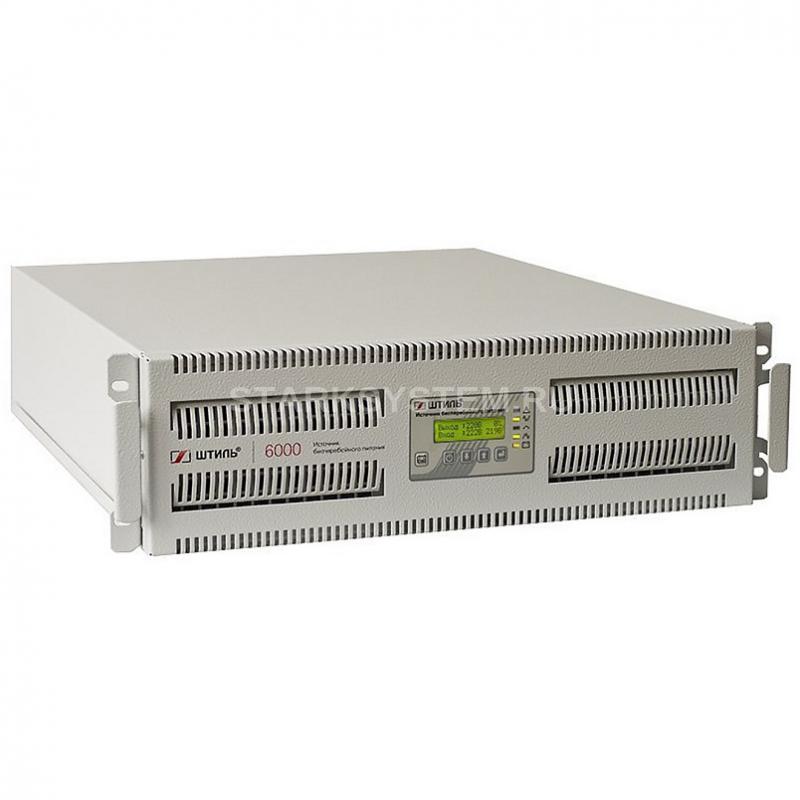

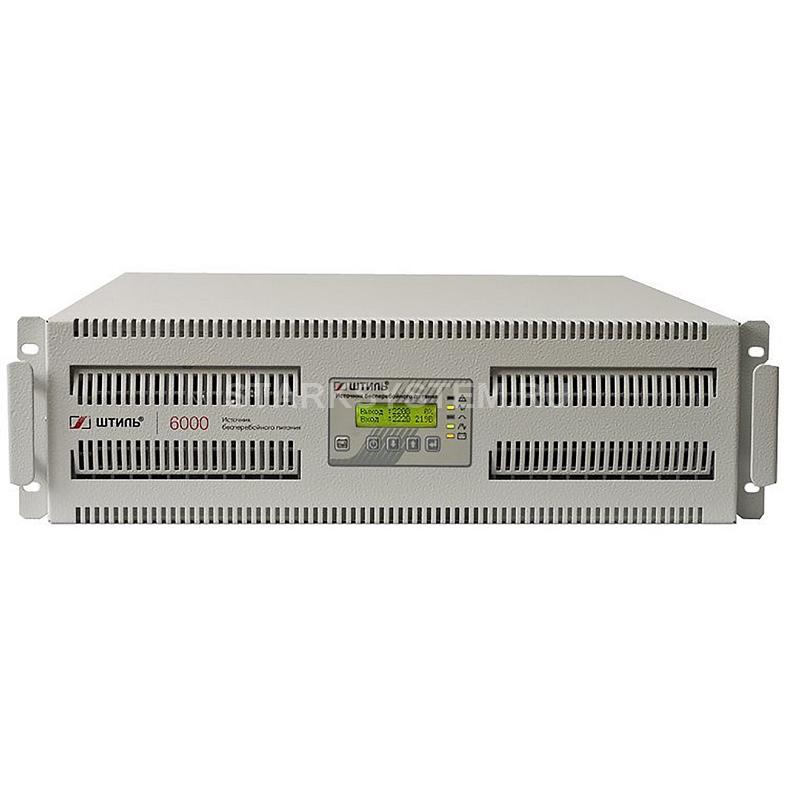

Онлайн ИБП Штиль SR 1106 L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 6 кВА /5,4 кВт, например:

серверов и центров обработки данных;

телекоммуникационного оборудования;

диагностических медицинских аппаратов;

конвейерного и станочного оборудования;

систем сигнализации и аварийного освещения. Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1106L отлично функционирует в связке с дизельгенераторными установками. SR1106L – ИБП онлайн топологии с технологией двойного преобразования энергии, благодаря чему устройство позволяет:

стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АКБ;

моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;

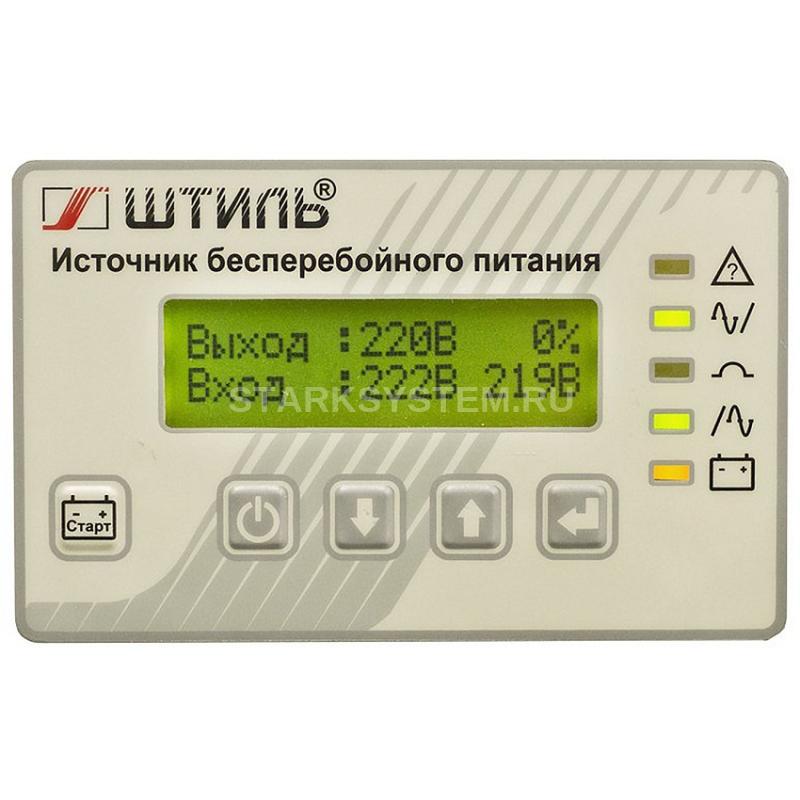

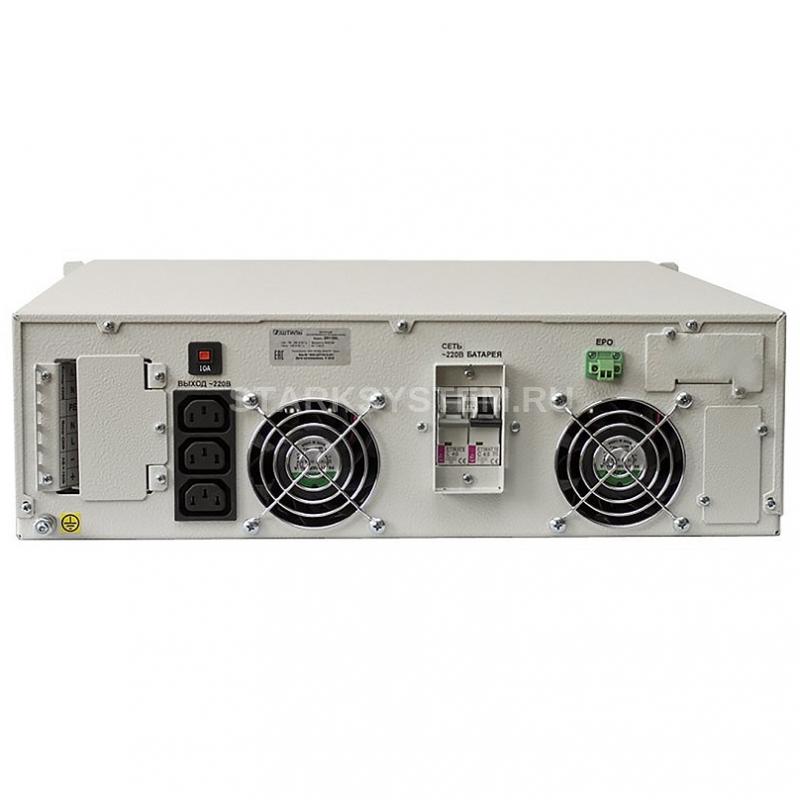

питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%). Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы. Установка и подключение ИБП выполнен в компактном корпусе (исполнения rack), предназначенном для установки в 19-дюймовую стойку или телекоммуникационный шкаф. Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки. Автономная работа SR1106L оснащен встроенным зарядным устройством (ток 4 А) и разъемом для подключения внешних батарей. Рекомендуемое максимальное значение ёмкости внешних батарей составляет 80 Ач, что обеспечит автономную работу в течение 1 часа при 100% нагрузке. Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи. Панель управления Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

«Состояние» – оповещает о режиме работы устройства;

«Сеть» – оповещает о состоянии сети;

«Байпас» – оповещает о переходе на байпас/ЭКО-режим;

«Инвертор» – оповещает о работе инвертора;

«Батарея» – показывает состояние батарей. Информация на дисплее:

значение входного и выходного напряжения;

процент загрузки ИБП;

значение напряжения батарей и их состояние;

активная и полная мощность нагрузки;

аварии с указанием их причин. Защита SR1106L оснащен многоуровневой системой защиты от:

перегрузки и короткого замыкания;

внутреннего перегрева;

высокочастотных сетевых помех и импульсных перенапряжений;

переходных процессов при коммутации и нелинейных искажений;

«глубокого» разряда батарей. Поддерживается автоматический перезапуск ИБП после устранения причины аварии. Электронный байпас обеспечивает автоматический и бесперебойный переход электропитания нагрузки на сеть при перегрузке ИБП или выходе его из строя. Средства мониторинга Функционал SR1106L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга, которые могут содержать следующие интерфейсы:

RS-232 (протокол Megatec);

RS-485 (протоколы Modbus RTU/Штиль);

USB и mini-USB;

Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);

«сухие» контакты. ИБП с установленной платой удобно контролируется через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, приобретаются отдельно. Превосходные технические характеристики

безразрывное мгновенное переключение на питание от АБ (онлайн топология);

идеальное синусоидальное выходное напряжение;

работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;

высокая точность стабилизации напряжения – ±2%;

выходной коэффициент мощности – 0,9;

входной коэффициент мощности – 0,99;

малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке. Функциональность

плавный пуск;

резервное питание до 1 часа за счёт подключения внешних АБ (при 100% нагрузке);

совместимость в работе с генераторами;

функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);

встроенный автоматический байпас;

широкие возможности локального/удаленного мониторинга и управления;

большой выбор дополнительных аксессуаров. Высокая надежность

многоуровневая электронная система защиты;

автоматический перезапуск при восстановлении после аварий;

полный набор функций контроля батарей;

самодиагностика при запуске и во время работы;

высокая перегрузочная способность (особенно важно при работе с двигателями);

срок службы – не менее 10 лет. Энергоэффективность

поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);

КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;

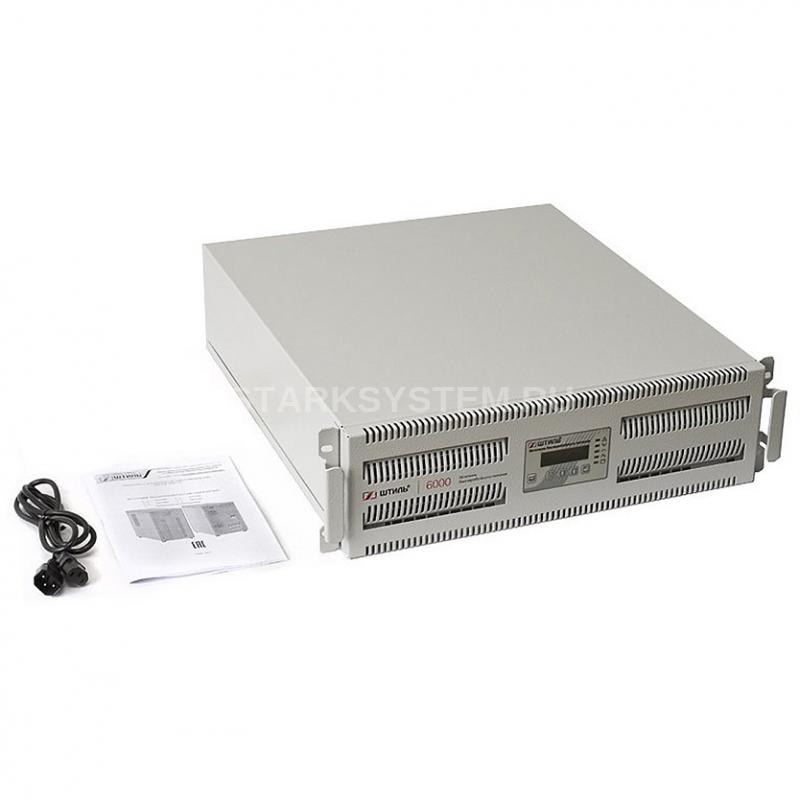

охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума). Комплектация:

ИБП переменного тока SR1106L - 1 шт.
Кабель нагрузки типа «C14 - C13», длина 1,5 м - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.
Гарантийный талон - 1 шт.

Технические характеристики Штиль SR1106L

Полная мощность, кВА: 6
Активная мощность, кВт: 5,4
Форм-фактор: в стойку
Топология: on-line (с двойным преобразованием)
Режимы работы: on-line, автономный, ECO
Страна производитель: Россия Входные характеристики
Тип входной сети: однофазная трехпроводная (L, N, PE)
Совместимость с генератором: да
Номинальное входное напряжение, В: 220
Рабочий диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Предельный диапазон входного напряжения, В: 90-295
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц: 50
Допустимый диапазон входной частоты, Гц: 43-57
Входной коэффициент мощности: 0,99
Максимальный входной ток, А: 38
Плавный пуск: да Выходные характеристики
Тип выходного напряжения: однофазное
Номинальное выходное напряжение, В: 220
Диапазон настройки выходного напряжения, В: 220-240
Точность стабилизации выходного напряжения, %: ±2
Форма выходного напряжения: чистая синусоида
Выходной коэффициент мощности: 0,9
Номинальная выходная частота, Гц: при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты, %: ±0,1
Максимальный выходной ток, А: 27
Коэффициент нелинейных искажений выходного напряжения, %: <2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор: 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
КПД в режиме on-line, %: 95
КПД при работе через байпас или в режиме ECO, %: 99
КПД в автономном режиме, %: 94
Время переключения в автономный режим из режима on-line, мс: 0
Время переключения в автономный режим из режима ECO, мс: 5 Аккумуляторные батареи (АБ)
Наличие встроенных батарей: нет
Поддержка подключения внешних АБ: да
Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В: 192
Номинальный ток заряда встроенного ЗУ, А: от 1 до 4 (шаг настройки – 0,5 А)
Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт: да
Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации) Защита
Перегрузка по выходу: электронная защита с автовосстановлением
Короткое замыкание: электронная защита с автовосстановлением
Перегрев: электронная защита с автовосстановлением
Защита от импульсных перенапряжений: варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех: 100 кГЦ - 30 МГц
Защита от «глубокого» разряда батарей: да
Защита от аварии в ИБП: электронная аварийная защита
Встроенный автоматический байпас: да Панель управления и интерфейсы
ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация: состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал: автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232: опция (требуется установка карты мониторинга)
mini-USB: опция (требуется установка карты мониторинга)
USB: опция (требуется установка карты мониторинга)
Ethernet: опция (требуется установка карты мониторинга)
RS-485: опция (требуется установка карты мониторинга)
«Сухие» контакты: опция (требуется установка карты мониторинга)
EPO: разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. Подключение
Входная сеть: клеммное подключение (L, N, PE)
Нагрузка (выходные разъёмы): IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE) Надежность и эксплуатационные характеристики:
Установка: в помещении
Диапазон рабочей температуры, °С: от +5 до +40
Диапазон температуры хранения, °С: от -40 до +40
Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
Относительная влажность, %: от 0 до 80 (без конденсата)
Рабочая высота, м: до 3000 м над уровнем моря
Степень защиты от пыли и влаги: IP20
Срок службы, лет: не менее 10
Наработка на отказ, ч: не менее 100000
Гарантийный срок, мес: 24 Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм: 133x483x530
Высота установки в стойку, U: 3
Масса, кг: 16
Цвет корпуса: серый
