Описание Штиль ST1106SL

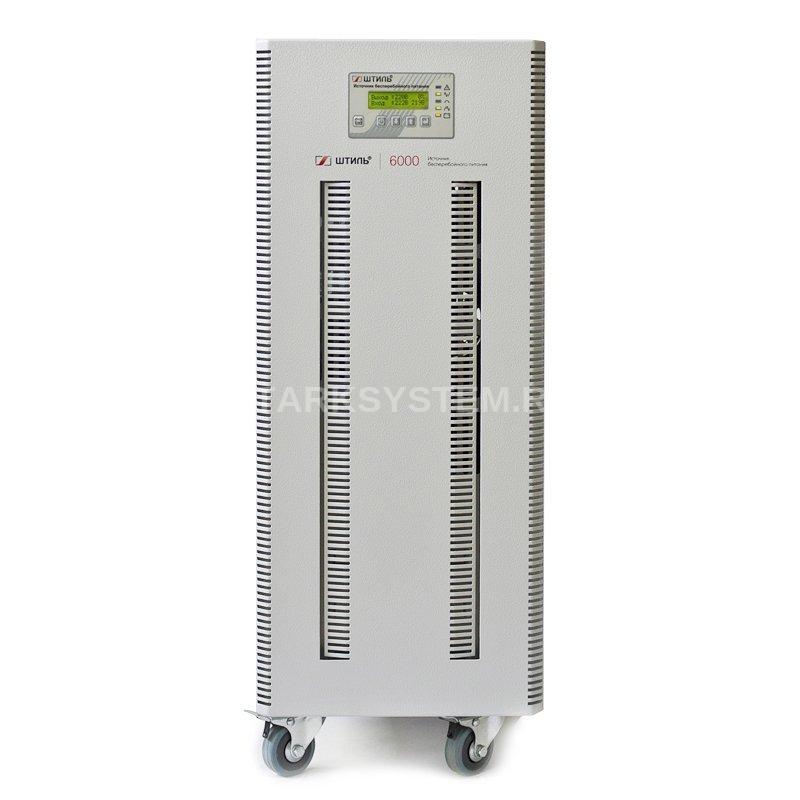

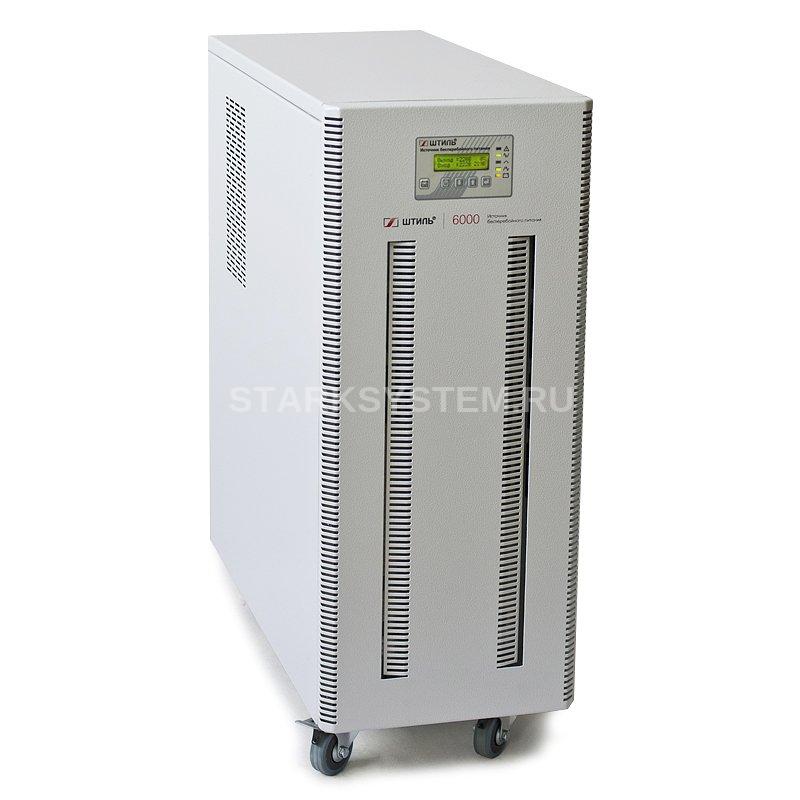

Штиль ST 1106 SL - Однофазный ИБП переменного напряжения (напольные), мощностью 6/5,4 (кВА/кВт).
Особенности модели:
Топология: on-line (двойного преобразования);
Исполнение: напольное (Tower);
Аккумуляторные батареи: встроенные и внешние;
Конфигурация: однофазный вход, однофазный выход;
Диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Интерфейсы: RS-232, USB, Ethernet, RS-485, «сухие» контакты;
Протоколы: Web/SNMP/Modbus TCP/протокол Штиль и др.;
Гарантия: 2 года;
Страна производитель: РФ.
Однофазные on-line ИБП Штиль серии ST-SL 6-10 кВА
Однофазные источники бесперебойного питания Штиль серии ST-SL 6-10 кВА топологии on-line предназначены для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:
серверов, групп серверов, серверных стоек, компьютерных залов, небольших ЦОД;
сетевого оборудования;
систем связи и телекоммуникационных узлов;
отопительного и котельного оборудования (газовых котлов, водонагревательных котлов, циркуляционных насосов и т.д.);
систем безопасности и контроля доступа (охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения и т.д.);
бытовой техники для дома (звуковое оборудование Hi-Tech, телевизионная техника и др.).
Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.
Модели этой серии выполнены в компактном корпусе для напольной установки (исполнение Tower), оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: RS-232, USB, Ethernet, RS-485, «сухие» контакты (подробнее о картах мониторинга).
Автономная работа
ИБП данной серии также содержат встроенное зарядное устройство, рассчитанное на ток до 4 А, и встроенные 9 Ач аккумуляторные батареи (см. структурную схему ниже), которые обеспечивают стандартное минимальное время автономной работы (до 7 мин при 100% нагрузке). Возможность подключения дополнительных внешних батарейных модулей (серия BMT– англ. Battery Module Tower для ИБП 6-10 кВА) позволяет увеличить время автономной работы до нескольких часов. Для ответственных приложений с длительным временем автономной работы советуем рассмотреть on-line ИБП Штиль серии ST-L 6-10 кВА без встроенных АБ.
Структурная схема ИБП Штиль серии ST-SL 6-10 кВА со встроенными АБ
Высокая надежность
«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
Коррекция входного коэффициента мощности;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность

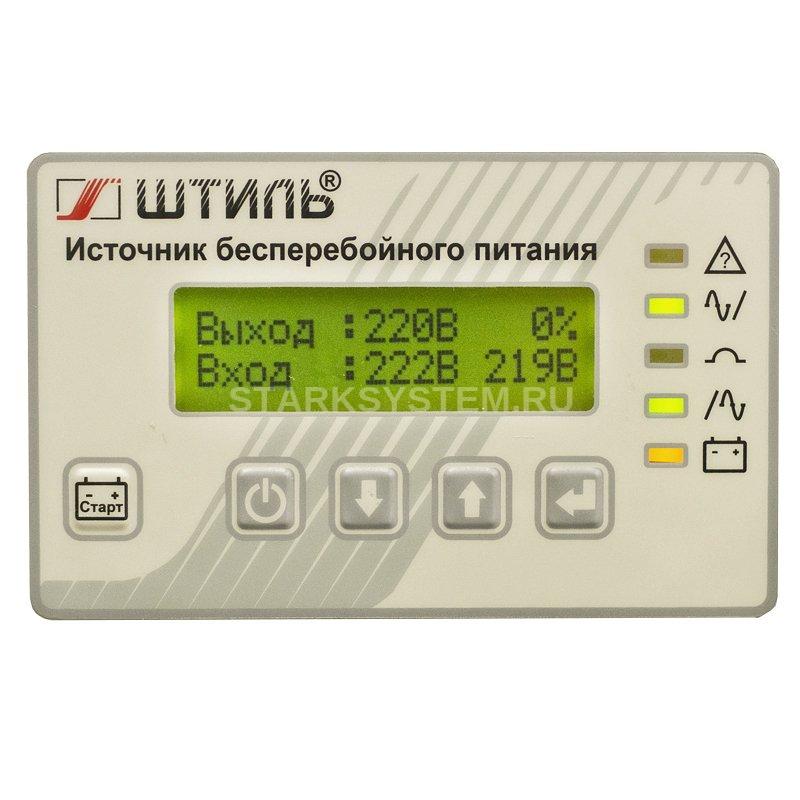

Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
Светодиодный дисплей как опция;
Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- RS-232;
- USB порт;
- «Cухие» контакты;
- Интерфейсы Ethernet (поддержка протоколов SNMP/Web/Modbus TCP/Telnet/SSH/SMTP/ и др.) и RS-485 (протокол Modbus RTU);
- Порт EPO для дистанционного аварийного отключения ИБП;
- ПО для мониторинга одного ИБП (Shut Down Manager);
- ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).
Плавный пуск;
Повышенная эксплуатационная готовность
Встроенные аккумуляторные батареи обеспечивают до 7 мин времени автономной работы (при 100% нагрузке);
Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция);
Возможность замены блоков внешних АБ на месте эксплуатации без отключения оборудования;
Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
Самодиагностика при запуске устройства и во время работы;
Встроенный автоматический байпас;
Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, а также ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;
Энергоэффективная работа
Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
Комплектация:
- ИБП переменного тока - 1 шт.
- Встроенные аккумуляторные батареи (12 В, 9 Ач) - 16 шт.

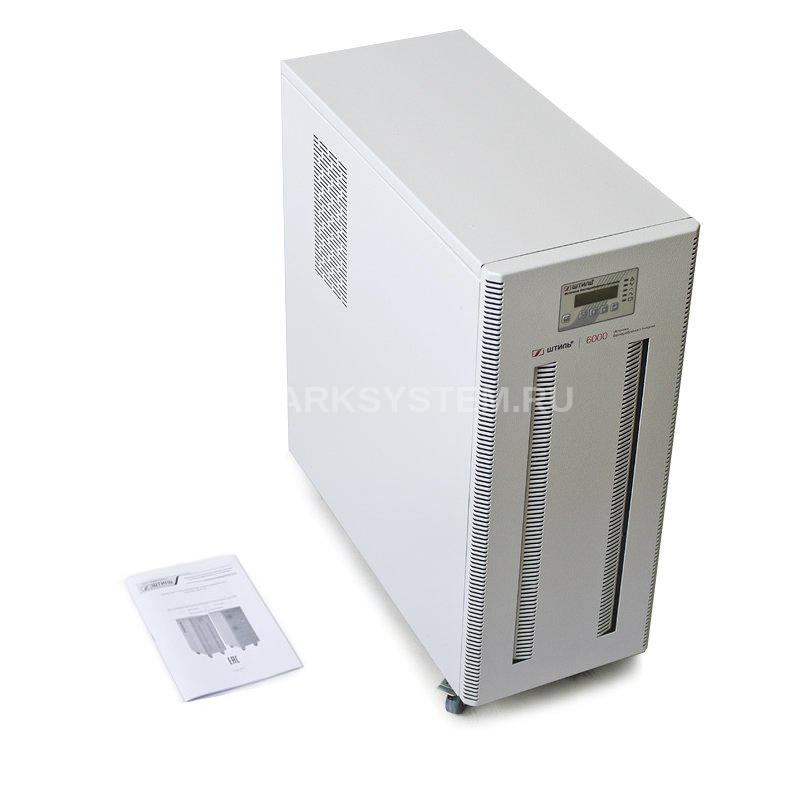

- Руководство по эксплуатации - 1 шт.
