Штиль ST3115L

Код товара: 1466049

Розн. цена: 334 900 руб

Ваша цена: 334 900 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

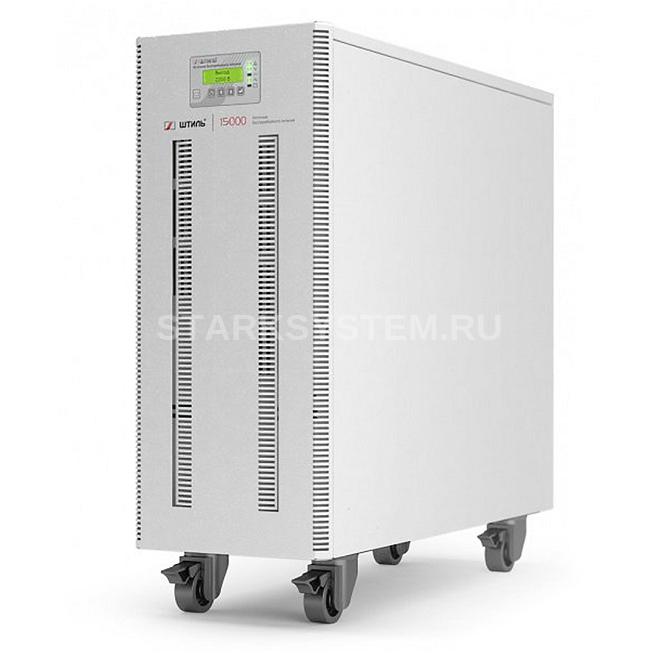

Описание Штиль ST3115L

Онлайн ИБП ST3115L с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В приборов коммерческого и промышленного назначения суммарной мощностью до 15 кВА /12 кВт, например:

серверных, компьютерных залов и дата-центров;

телекоммуникационной техники и систем связи;

станочного и конвейерного оборудования;

систем видеонаблюдения и безопасности. Благодаря конфигурации 3 в 1 ИБП позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки. ST3115L – ИБП онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:

стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;

моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;

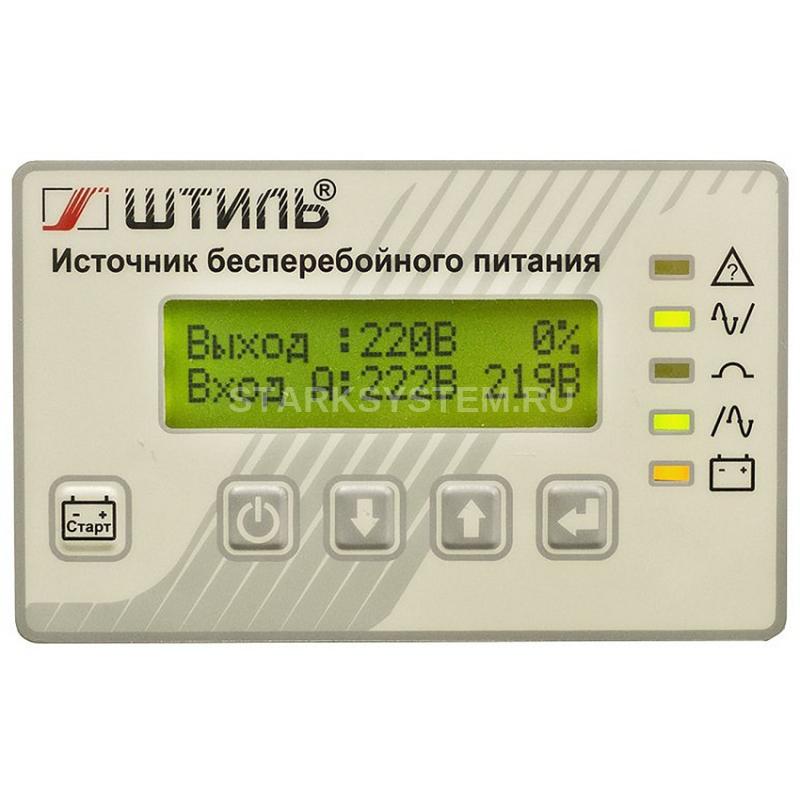

питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%). Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3115L отлично функционирует в связке с дизельгенераторными установками. Установка и подключение ИБП имеет напольное исполнение (tower), которое предполагает установку устройства на любой ровной горизонтальной поверхности на поворотные колесики. Подключение нагрузки и входной сети осуществляется через клеммные соединения. Автономная работа Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей. Рекомендуемое максимальное значение ёмкости внешних батарей составляет 40 Ач, что обеспечит автономную работу в течение 7 минут при 100% нагрузке. Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи. Панель управления Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

«Авария» – произошла авария в работе устройства;

«Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);

«Байпас» – выполнен переход на байпас;

«Выход» – на нагрузку подано напряжение;

«Батарея» – состояние батарей. Информация на ЖК-дисплее:

значение входного и выходного напряжения;

процент загрузки ИБП;

частота входной сети и выхода;

значение напряжения батарей;

активная и полная мощность нагрузки;

состояние выхода;

аварии с указанием причин. Защита ST3115L оснащен современной многоуровневой системой защиты от:

перегрузки и короткого замыкания;

внутреннего перегрева;

высокочастотных сетевых помех и импульсных перенапряжений;

переходных процессов при коммутации и нелинейных искажений;

«глубокого» разряда батарей. Поддерживается автоматический перезапуск ИБП после устранения причины аварии. В случае аварии инвертора, электронный байпас ИБП выполнит автоматический перевод питания нагрузки на сеть при наличии входного переменного напряжения в допустимом диапазоне. Средства мониторинга Для проведения локальной настройки и мониторинга в модели ST3115L используется интерфейс RS232. Для проведения дополнительного удаленного/локального мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:

Ethernet;

«сухие» контакты. Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно. Превосходные технические характеристики

безразрывное мгновенное переключение на питание от АБ (онлайн топология);

идеальное синусоидальное выходное напряжение;

работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;

высокая точность стабилизации напряжения – ±2%;

выходной коэффициент мощности – 0,8;

входной коэффициент мощности – 0,99;

малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке. Функциональность

трехфазный вход и однофазный выход;

плавный пуск;

резервное питание в течение 7 минут за счёт подключения внешних АБ (при 100% нагрузке);

совместимость в работе с генераторами;

функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);

встроенный автоматический байпас;

широкие возможности локального/удаленного мониторинга и управления. Высокая надежность

многоуровневая электронная система защиты;

автоматический перезапуск при восстановлении после аварий;

полный набор функций контроля батарей;

самодиагностика при запуске и во время работы;

высокая перегрузочная способность (особенно важно при работе с двигателями);

срок службы – не менее 10 лет. Энергоэффективность

поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);

КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;

охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума). Комплектация:

ИБП переменного тока ST3115L - 1 шт.
Руководство по эксплуатации - 1 шт.
Упаковка - 1 шт.
Гарантийный талон - 1 шт.

Технические характеристики Штиль ST3115L

Общие

Полная мощность, кВА: 15
Активная мощность, кВт: 12
Форм-фактор: напольный
Топология: on-line (с двойным преобразованием)
Режимы работы: on-line, автономный, ECO
Страна производитель: Россия
Входные характеристики
Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором: да
Номинальное фазное/линейное входное напряжение, В: 220/380
Рабочий диапазон фазного/линейного входного напряжения, В: 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%
Предельный диапазон фазного/линейного входного напряжения, В: 90-295/155-510
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +20%, шаг настройки – 1 В, по умолчанию: +10%
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -20%, шаг настройки – 1 В, по умолчанию: -10%
Номинальная входная частота, Гц: 50/60
Допустимый диапазон входной частоты, Гц: 43-57
Входной коэффициент мощности: 0,99
Максимальный входной ток одной фазы, А: 30
Плавный пуск: да
Выходные характеристики
Тип выходного напряжения: однофазное
Номинальное выходное напряжение, В: 220
Диапазон настройки выходного напряжения, В: 220-240
Точность стабилизации выходного напряжения, %: ±2
Форма выходного напряжения: чистая синусоида
Выходной коэффициент мощности: 0,8
Номинальная выходная частота, Гц: 50/60
Точность стабилизации выходной частоты, %: ±0,1
Максимальный выходной ток, А: 67
Коэффициент нелинейных искажений выходного напряжения, %: <2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор: 3:1
Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
КПД в режиме on-line, %: 95
КПД при работе через байпас или в режиме ECO, %: 99
КПД в автономном режиме, %: 94
Время переключения в автономный режим из режима on-line, мс: 0
Время переключения в автономный режим из режима ECO, мс: 5
Аккумуляторные батареи (АБ)
Наличие встроенных батарей: нет
Поддержка подключения внешних АБ: да
Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В: 192
Номинальный ток заряда встроенного ЗУ, А: 2
Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт: да
Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации)
Защита
Перегрузка по выходу: электронная защита с автовосстановлением
Короткое замыкание: электронная защита с автовосстановлением
Перегрев: электронная защита с автовосстановлением
Защита от «глубокого» разряда батарей: да
Защита от аварии в ИБП: электронная аварийная защита
Встроенный автоматический байпас: да
Панель управления и интерфейсы
ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров
Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП
RS-232: в базовой комплектации
Ethernet: опция (требуется установка карты мониторинга)
«Сухие» контакты: опция (требуется установка карты мониторинга)
Отдельный ввод электронного байпаса: да
Подключение
Входная сеть: клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы): клеммное подключение (L, N)
Вход байпаса: клеммное подключение (L)
Надежность и эксплуатационные характеристики
Установка: в помещении
Диапазон рабочей температуры, °С: от +5 до +40
Диапазон температуры хранения, °С: от -40 до +40
Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
Относительная влажность, %: от 0 до 95 (без конденсата)
Рабочая высота, м: до 1000 м над уровнем моря
Степень защиты от пыли и влаги: IP20
Срок службы, лет: не менее 10
Наработка на отказ, ч: не менее 100000
Гарантийный срок, мес: 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм: 585х255х565
Масса, кг: 40
Цвет корпуса: серый
