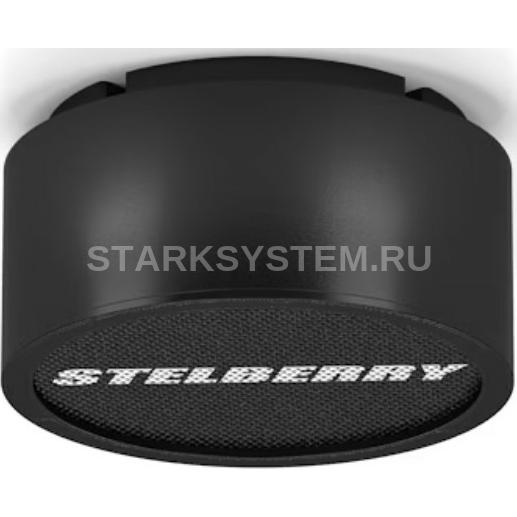

STELBERRY F-306B

Описание STELBERRY F-306B

Потолочно-настенный громкоговоритель STELBERRY F-306B предназначен для построения систем громкого или речевого оповещения и музыкальной трансляции кафе, баров, ресторанов, офисных и административных помещений, учебных заведений, коридоров, складов и других помещений. Громкоговоритель характеризуется отсутствием падения мощности на любом расстоянии в линии, вплоть до 1 000 метров.

Простота и удобство монтажа облегчают установку STELBERRY F-306B, а универсальность крепления позволяют устанавливать его на потолок или стену. Громкоговоритель STELBERRY F-306B оснащён встроенным усилителем мощности D-класса, широкополосным динамиком, удобным кронштейном и входным и выходным разъёмами RJ45, для удобства соединения.

Преимущества потолочно-настенного громкоговорителя STELBERRY F-306B

• Широкополосный динамик
• Встроенный усилитель D-класса
• Отсутствие заметного падения мощности в линии, вплоть до 1 000 метров
• Частота воспроизводимых частот 80...16500 Герц
• Удобный скрытый поворотный кронштейн
• Настенное крепление
• Потолочное крепление
• Весь набор крепежа идёт в комплекте
• Входной и выходной разъёмы RJ45 для удобства коммутации
• Пылезащита динамика
• Защита от перегрузок

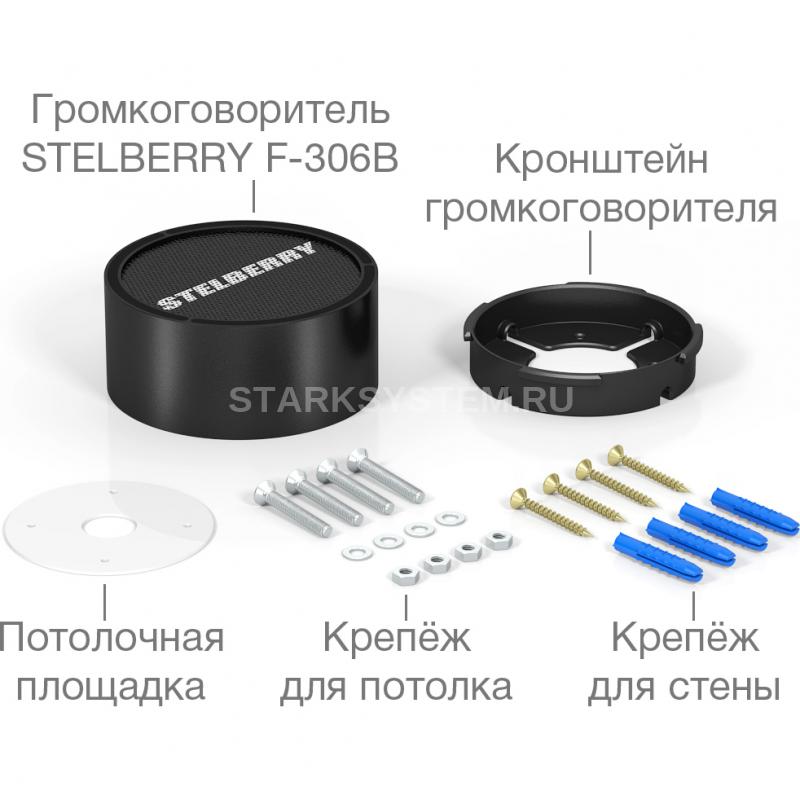

В комплекте STELBERRY F-306B идёт полный набор крепежа для установки громкоговорителя на стену, подвесной или обычный потолок.

Удобный скрытый кронштейн поворотного типа позволяет быстро установить громкоговоритель STELBERRY F-306B в любом месте.

Простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра Тип помещения Уровень шума в помещении Удельная мощность

Нешумные	55-65 дБ	1 Вт / 10 м2
С маленьким уровнем шума	65-70 дБ	2 Вт / 10 м2
Шумные помещения	70-75 дБ	3 Вт / 10 м2
С повышенным уровнем шума	75-80 дБ	4 Вт / 10 м2
Очень шумные	более 80 дБ	5 Вт / 10 м2

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит для его озвучивания необходимо 12 Ватт (60/10х2 Вт). То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.

Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо разместить 2 громкоговорителя по 6 Ватт каждый.

Возьмём то же помещение, но с повышенным уровнем шума. Площадь помещения составляет 60 квадратных метров, значит для его озвучивания необходимо 24 Ватт (60/10х4 Вт). То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения. Получается, что для помещения площадью 60 квадратных метров с повышенным уровнем шума необходимо разместить 4 громкоговорителя по 6 Ватт каждый или 3 громкоговорителя по 10 Ватт каждый.

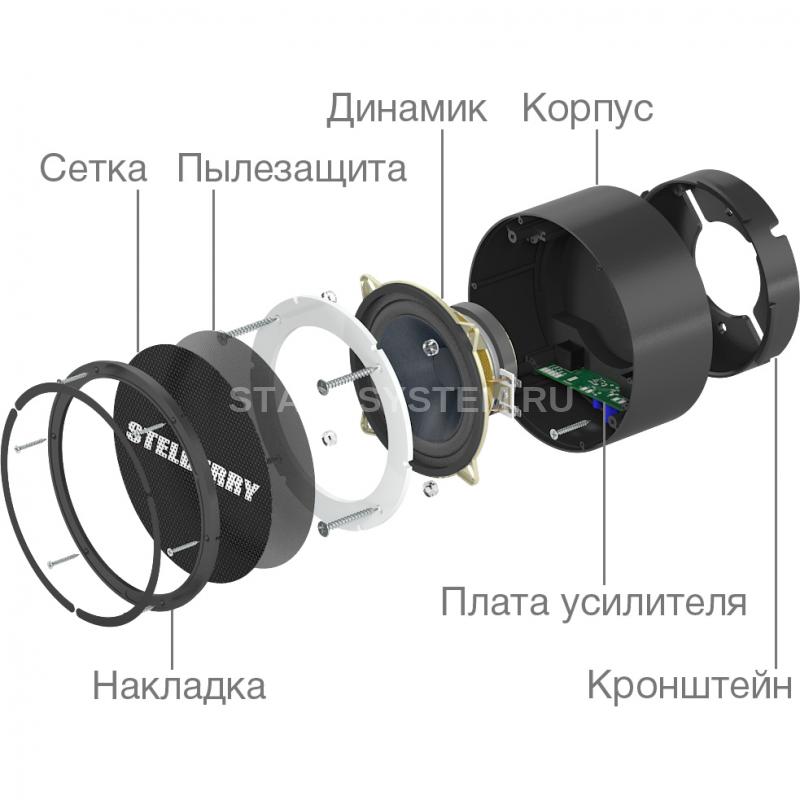

Продуманная конструкция громкоговорителя STELBERRY F-306B для систем оповещения позволила добиться превосходного качества звука во всём диапазоне воспроизводимых частот.

Благодаря удачной компоновке в громкоговорителе присутствует существенный объём, позволяющий получить глубокий звук.

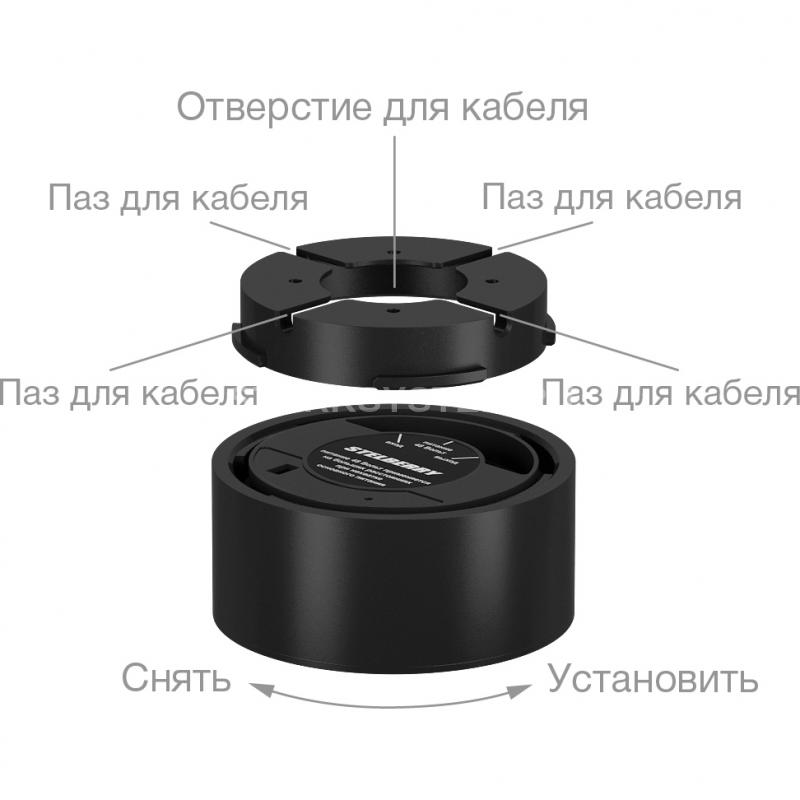

Для установки громкоговорителя необходимо вставить его в кронштейн и повернуть по часовой стрелке.

Для снятия громкоговорителя с кронштейна необходимо повернуть его против часовой стрелки и потянуть на себя.

В кронштейне, для вывода кабеля, предусмотрены 4 паза сбоку и одно большое отверстие в центре. Благодаря продуманной конструкции монтаж громкоговорителя STELBERRY F-306B не только удобен, но и занимает очень мало времени.

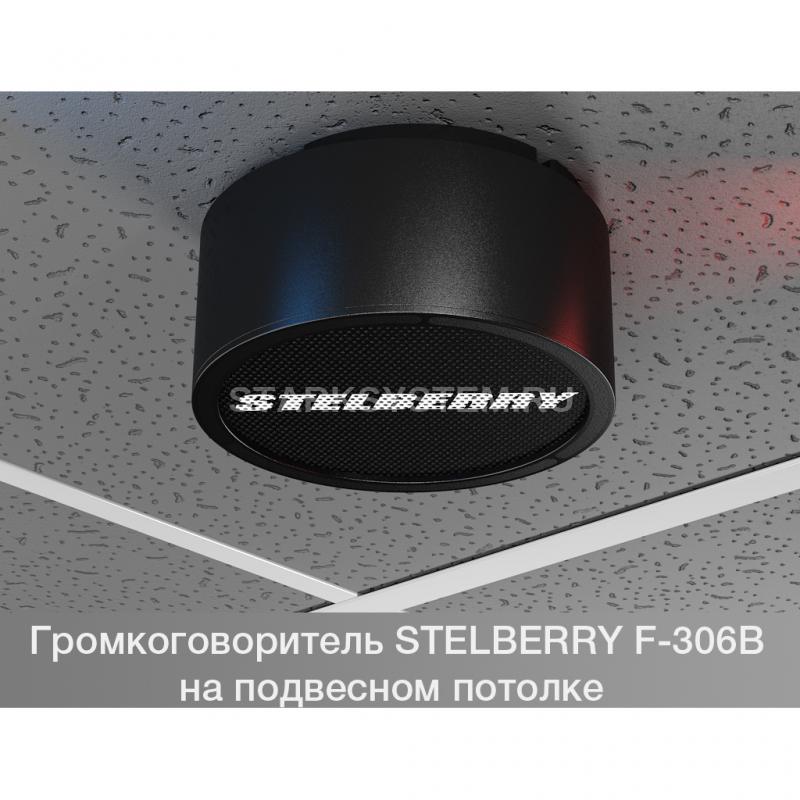

STELBERRY F-306B прекрасно смотрится на тёмном подвесном потолке, и незаметен в кафе, барах, лофтах с чёрным потолком.

Чёрный цвет громкоговорителя STELBERRY F-306B сочетается с любым тёмным потолком, не выделяясь и не привлекая к себе внимания.

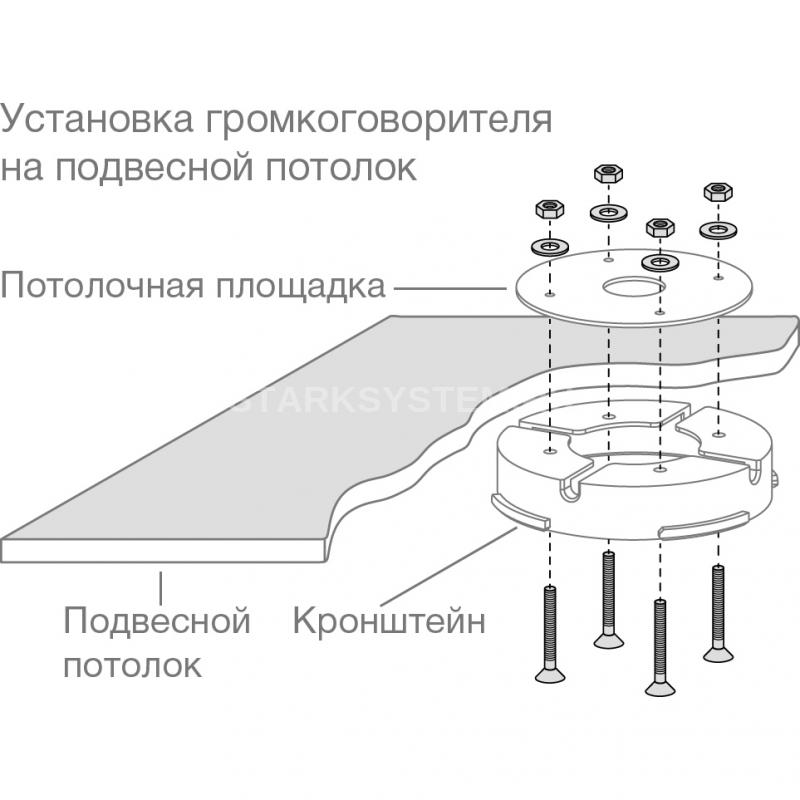

Для установки громкоговорителя STELBERRY F-306B на подвесной потолок служит потолочная площадка, которая располагается на обратной стороне потолочной панели.

Крепёж кронштейна производится при помощи винтов, шайб и гаек, идущих в комплекте с громкоговорителем.



STELBERRY F-306B можно расположить на любой стене, при этом он прекрасно впишется в любой тёмный интерьер, а скрытый кронштейн создаёт ощущение, с определённых ракурсов, как будто громкоговоритель висит в воздухе.

Возможность настенного крепления громкоговорителя STELBERRY F-306B, в ряде случаев, существенно упрощает задачу его размещения, особенно в тех помещениях, где присутствует натяжной потолок, на котором размещение любых громкоговорителей затруднительно.

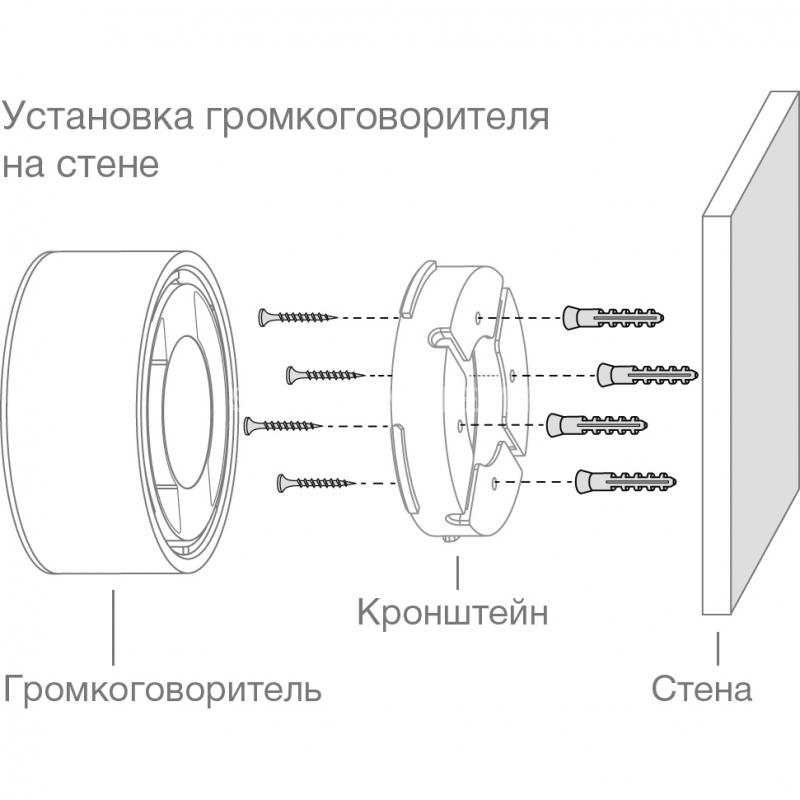

Для установки кронштейна громкоговорителя на стену или обычный (не подвесной) потолок, в комплекте с громкоговорителем идут дюбеля и саморезы.

В кронштейне, для вывода кабеля, предусмотрены 4 паза сбоку и одно большое отверстие в центре.



Передача сигналов и питания в системах громкого оповещения STELBERRY производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!! В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

Распиновка разъёма по стандарту T-568B: 1 - Бело-оранжевый 2 - Оранжевый 3 - Бело-зелёный 4 - Синий 5 - Бело-синий 6 - Зелёный 7 - Бело-коричневый 8 - Коричневый

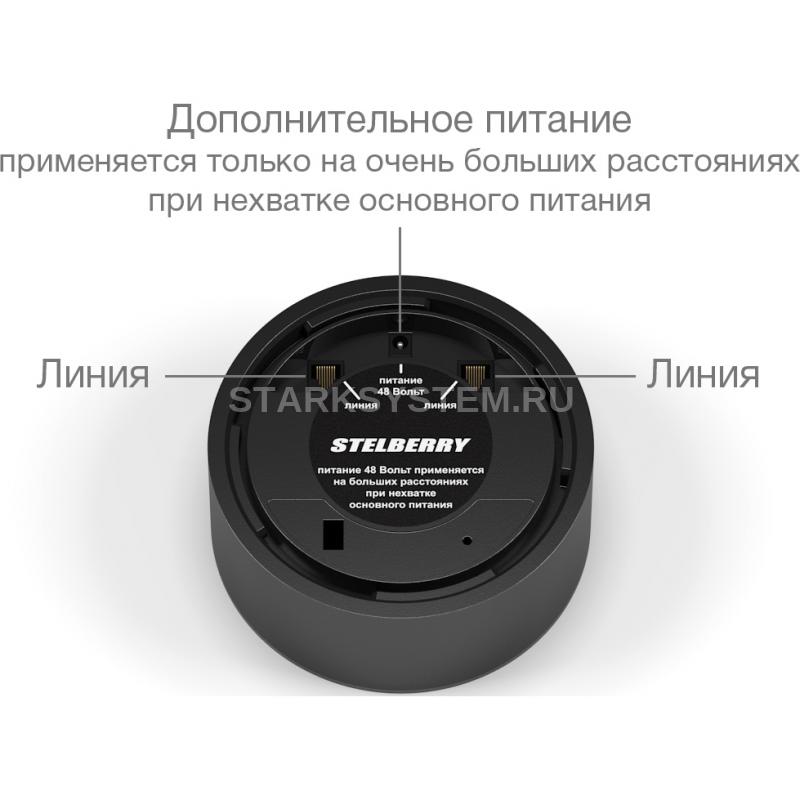

Громкоговоритель STELBERRY F-306B оснащён тремя разъёмами:

Линия (разъём RJ-45) Сзади громкоговорителя STELBERRY F-306B расположены входной и выходной разъёмы для подключения к линии. Разъёмы проходные, поэтому подключать линию можно в любой разъём. Второй разъём служит для продолжения линии, то есть, для подключения следующего громкоговорителя или рупорного громкоговорителя

Питание (разъём DJK-02A 5.5/2.1) Разъём питания в большинстве случаев не используется, но когда громкоговоритель находится на большом расстоянии (обычно более 1-2 километра) и ему не хватает основного питания с линии, на него можно подать питание с внешнего блока (обычного или бесперебойного).

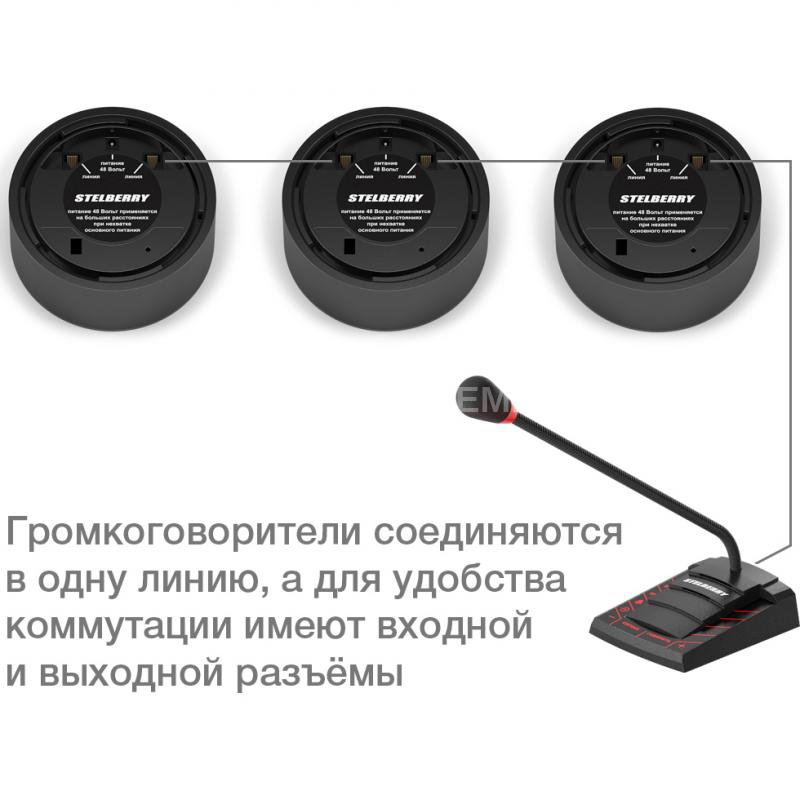

Громкоговорители STELBERRY F-306B, как и рупорные громкоговорители соединяются в одну линию, а для удобства коммутации имеют входной и выходной разъёмы. Совокупная мощность всех подключённых громкоговорителей и рупоров не должна превышать мощность пульта.

Например, к пульту громкого оповещения STELBERRY F-700 можно подключить до 10 громкоговорителей STELBERRY F-306B по 6 Ватт каждый или 4 рупорных громкоговорителя STELBERRY F-415 по 15 Ватт каждый.

Линию, к которой подключены громкоговорители можно разветвлять

Линию, к которой подключены потолочно-настенные и рупорные громкоговорители можно разветвлять при помощи разветвителя STELBERRY F-104. Это очень удобно, если громкоговорители находятся в противоположных направлениях от выхода коммутатора.

Также, разветвитель STELBERRY F-104 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

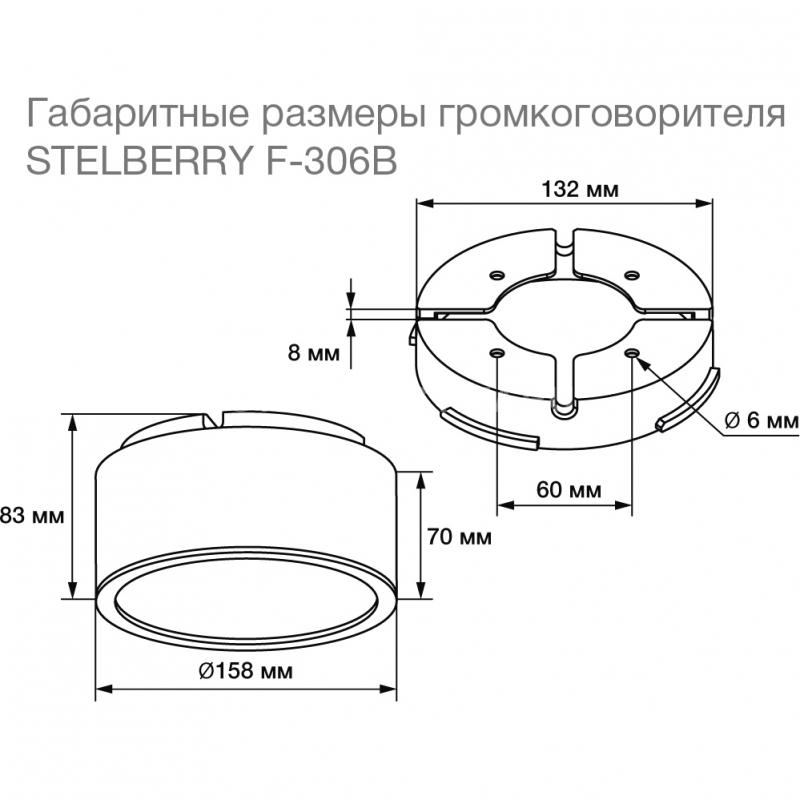

Технические характеристики STELBERRY F-306B

Цвет    Чёрный Выходная мощность    6 Ватт Тип кабеля для подключения громкоговорителей    UTP-5e Витая пара Длина линии    до 1000 метров Полоса воспроизводимых частот    80...16500 Гц Чувствительность (SPL, Вт/м)    91 дБ Тип встроенного усилителя    D-class Напряжение питания в линии    48 Вольт Защита от перегрузки    Есть Степень защиты    IP41 Диапазон рабочих температур    +10...+50° С Габариты громкоговорителя без кронштейна    Ø158х70 мм Габариты громкоговорителя с кронштейном    Ø158х83 мм Вес громкоговорителя (с кронштейном) без упаковки    850 г Габариты упаковки    170х170х100 мм Вес громкоговорителя с упаковкой    1050 г
