STELBERRY F-415

Описание STELBERRY F-415

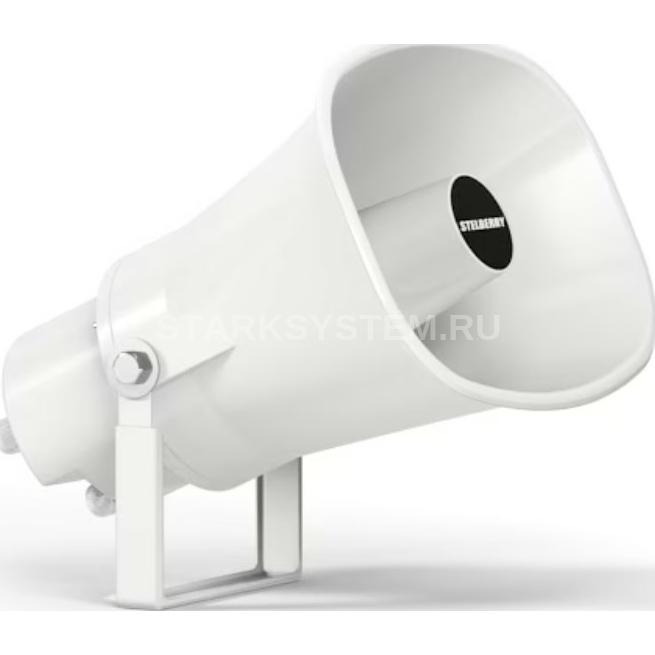

Рупорный громкоговоритель STELBERRY F-415 предназначен для построения систем громкого или речевого оповещения и музыкальной трансляции складов, спортивных площадок, автозаправочных станций, парков. STELBERRY F-415 характеризуется отсутствием падения мощности на любом расстоянии в линии, вплоть до 1 000 метров.

STELBERRY F-415 обеспечивает высокое звуковое давление и имеет высокую направленность звука. Рупорный громкоговоритель STELBERRY F-415 оснащён встроенным усилителем мощности D-класса, двумя всепогодными гермовводами и двумя разъёмами RJ45 на плате, для удобства соединения.

Преимущества рупорного громкоговорителя STELBERRY F-415

• Всепогодное исполнение (класс защиты IP 66)
• Большая мощность
• Высокое звуковое давление
• Высокая направленность звуковых волн
• Встроенный усилитель D-класса
• Отсутствие заметного падения мощности в линии, вплоть до 1 000 метров
• Частота воспроизводимых частот 400...6 500 Герц
• Удобный кронштейн для установки
• Весь набор крепежа идёт в комплекте
• Входной и выходной гермовводы и 2 разъёма RJ45 на плате для удобства коммутации
• Защита от перегрузок

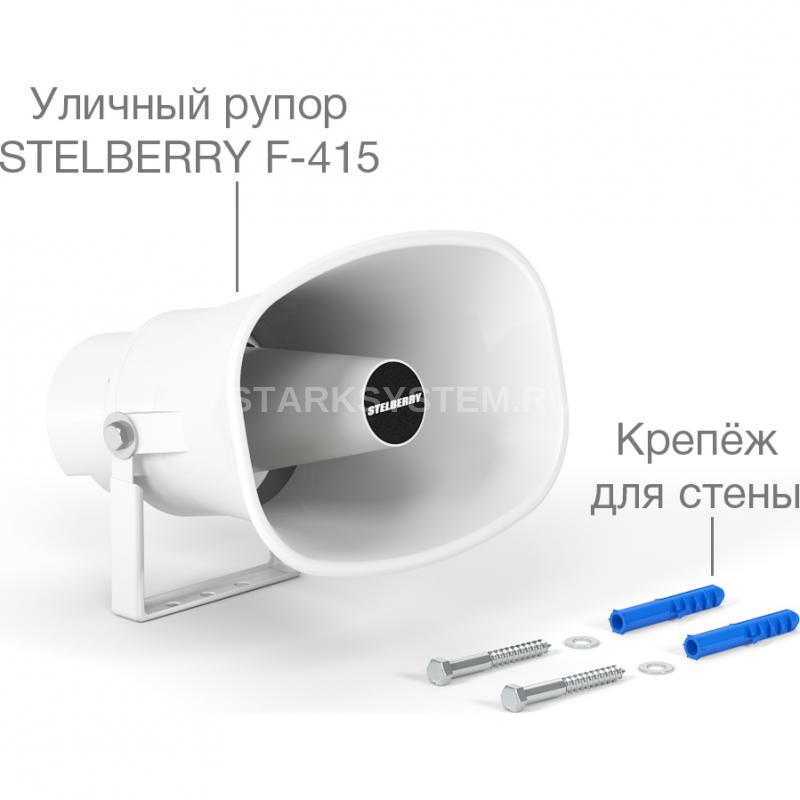

В комплекте рупорного громкоговорителя STELBERRY F-415 идёт полный набор крепежа для установки громкоговорителя на стену.

Удобный кронштейн П-типа позволяет быстро установить рупорный громкоговоритель в любом месте.

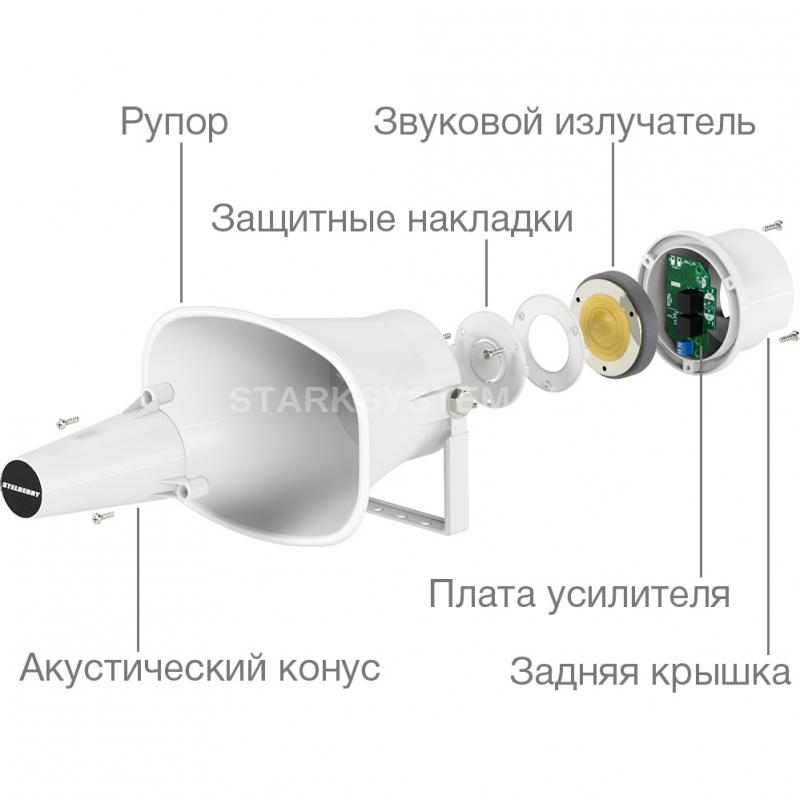

Продуманная конструкция рупорного громкоговорителя STELBERRY F-415 для систем оповещения позволила добиться высокого звукового давления и направленности звуковых волн.

Для удобства коммутации при установке, внутри рупорного громкоговорителя STELBERRY F-415 установлена плата усилителя D-класса с двумя разъёмами RJ45.

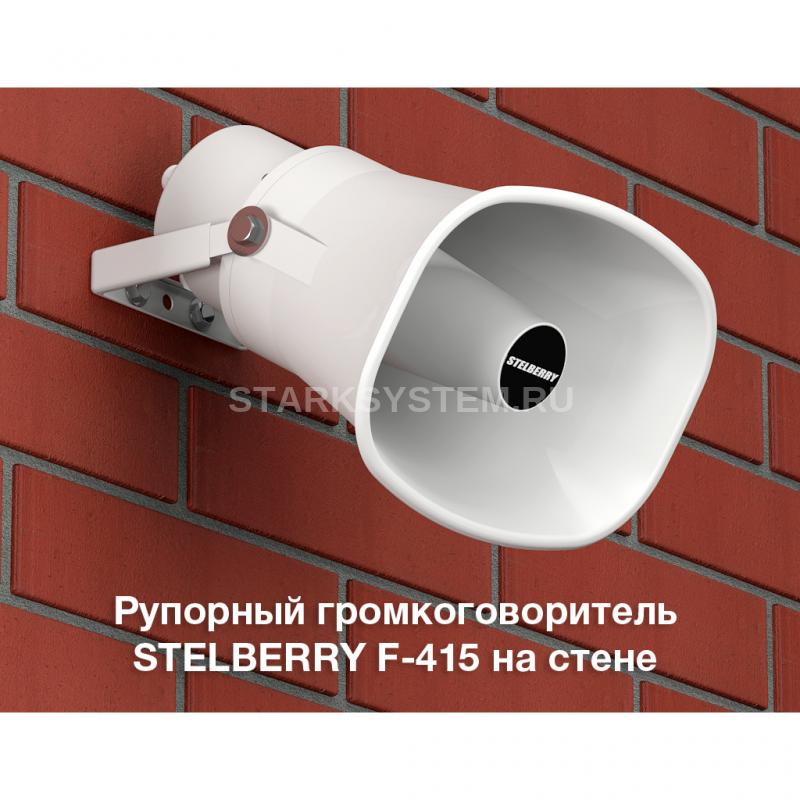

STELBERRY F-415 можно расположить на любой стене, при помощи набора крепежа, идущего в комплекте с рупорным громкоговорителем.

STELBERRY F-415 имеет всепогодное исполнение, поэтому его можно устанавливать не только в помещениях, но и в неотапливаемых складах и на улице.

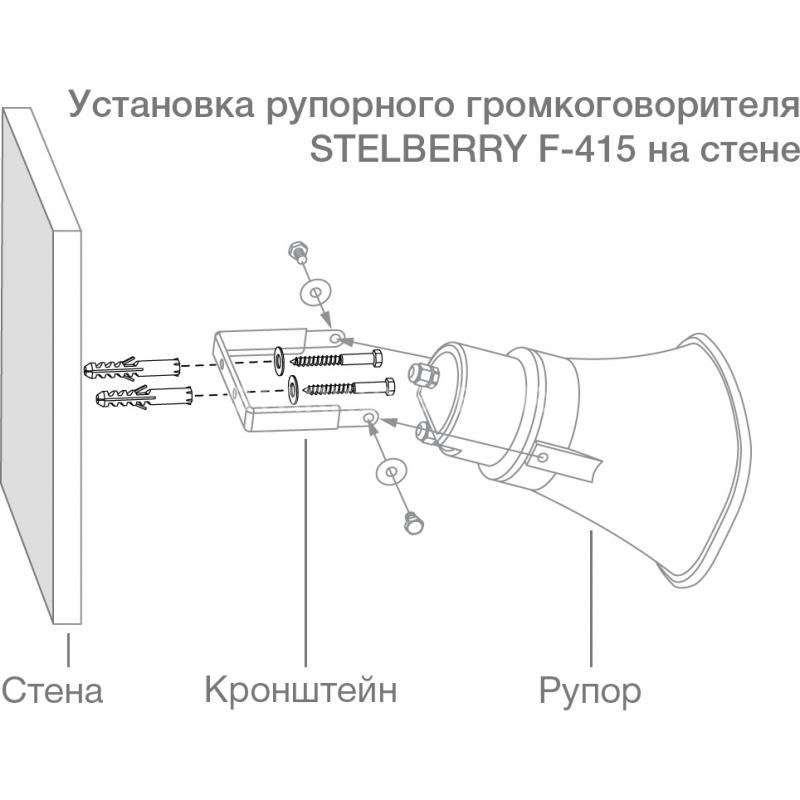

Для установки рупорного громкоговорителя на стену необходимо открутить боковые болты с шайбами, чтобы снять кронштейн.

Потом прикрутить кронштейн к стене при помощи дюбелей и саморезов, идущих в комплекте.

Затем прикрутить рупорный громкоговоритель к кронштейну при помощи болтов и шайб и отрегулировать необходимый угол наклона. При необходимости, угол наклона всегда можно изменить, ослабив боковые больты, которые крепят рупорный громкоговоритель к кронштейну.



Передача сигналов и питания в системах громкого оповещения STELBERRY производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!! В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

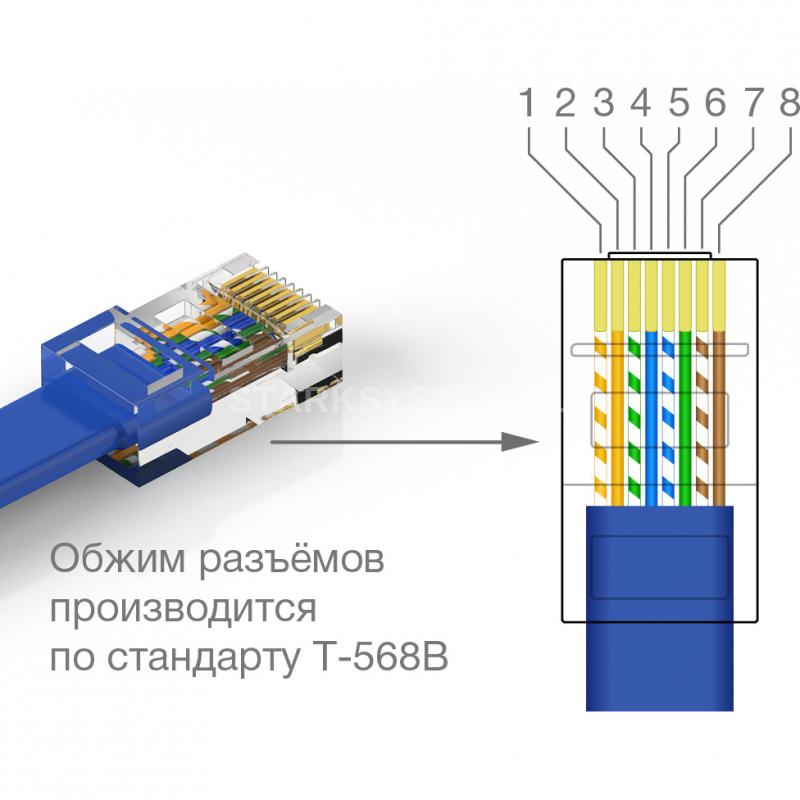

Распиновка разъёма по стандарту T-568B: 1 - Бело-оранжевый 2 - Оранжевый 3 - Бело-зелёный 4 - Синий 5 - Бело-синий 6 - Зелёный 7 - Бело-коричневый 8 - Коричневый

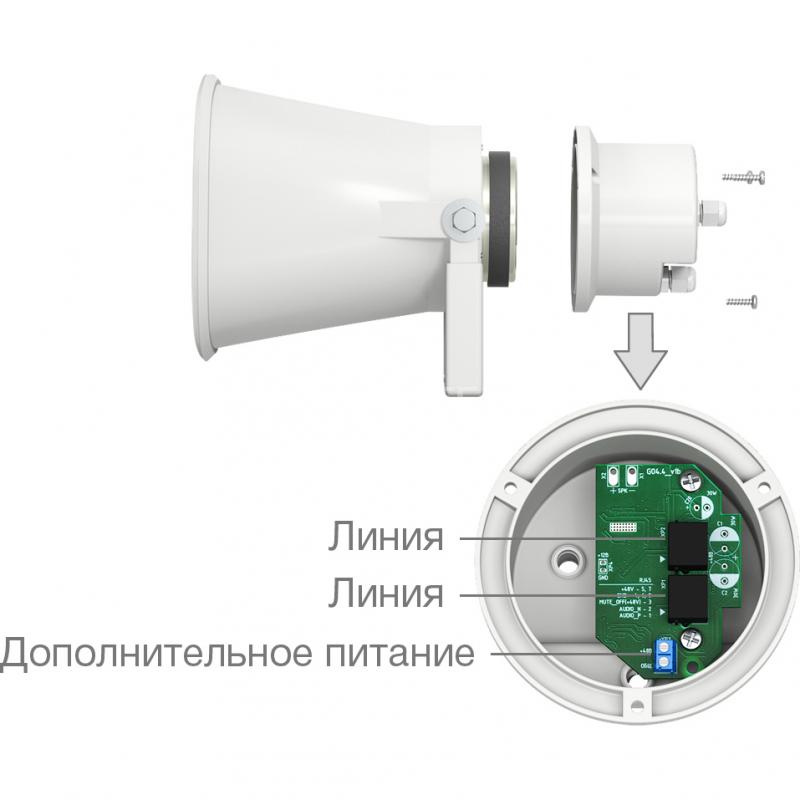

Рупорный громкоговоритель STELBERRY F-415 оснащён тремя разъёмами:

Линия (два разъёма RJ-45) Для подключения к линии, необходимо открутить заднюю крышку рупорного громкоговорителя. Внутри крышки, на плате расположены входной и выходной разъёмы для подключения к линии. Разъёмы проходные, поэтому подключать линию можно в любой разъём. Второй разъём служит для продолжения линии, то есть, для подключения следующего рупорного громкоговорителя.

Питание (разъём DG306-5.0-02P) Разъём питания (48 Вольт) в большинстве случаев не используется, но когда рупорный громкоговоритель находится на большом расстоянии (обычно более 1-2 километра) и ему не хватает основного питания с линии, на него можно подать питание с внешнего блока (обычного или бесперебойного).

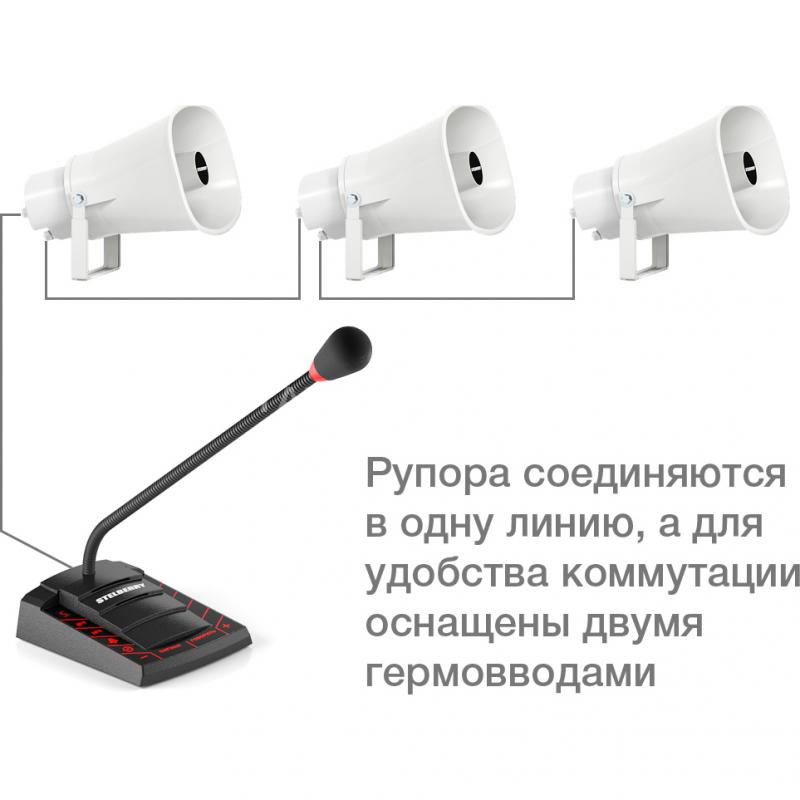

Рупорные громкоговорители STELBERRY F-415 соединяются в одну линию, а для удобства коммутации имеют входной и выходной разъёмы RJ45, установленные на плате. Совокупная мощность всех подключённых рупорных громкоговорителей и рупоров не должна превышать мощность пульта громкого оповещения, к которому они подключены.

Например, к пульту громкого оповещения STELBERRY F-702 можно подключить до 12 рупорных громкоговорителей STELBERRY F-415 по 15 Ватт каждый или до 6 рупорных громкоговорителя STELBERRY F-430 по 30 Ватт каждый.

Линию, к которой подключены громкоговорители можно разветвлять

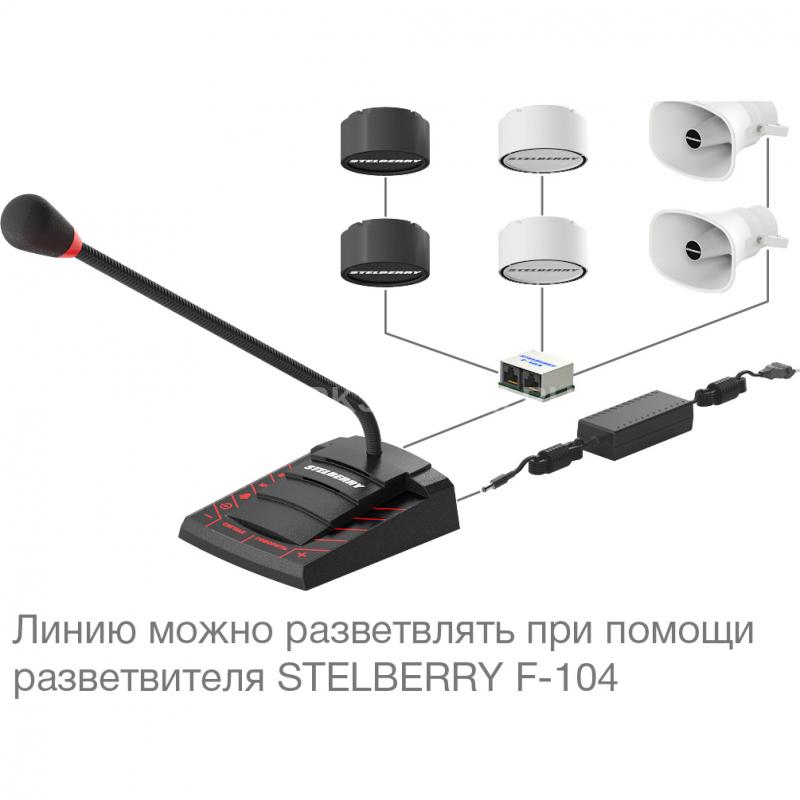

Линию, к которой подключены потолочно-настенные и рупорные громкоговорители можно разветвлять при помощи разветвителя STELBERRY F-104. Это очень удобно, если громкоговорители находятся в противоположных направлениях от выхода коммутатора.

Также, разветвитель STELBERRY F-104 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.





Технические характеристики STELBERRY F-415

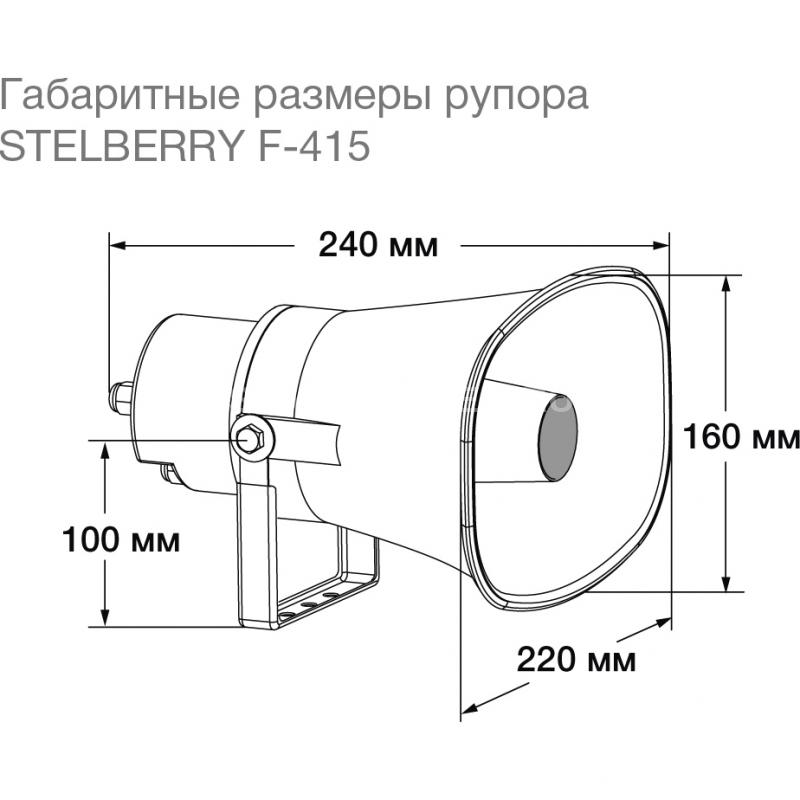

Выходная мощность    15 Ватт Тип кабеля для подключения громкоговорителей    UTP-5e Витая пара Длина линии    до 1000 метров Полоса воспроизводимых частот    400...6500 Гц Чувствительность (SPL, Вт/м)    103 дБ Тип встроенного усилителя    D-class Напряжение питания в линии    48 Вольт Защита от перегрузки    Есть Степень защиты    IP66 Диапазон рабочих температур    -40...+50° С Габариты рупора без кронштейна    220х160х240 мм Габариты рупора с кронштейном    220х160х260 мм Вес рупора (с кронштейном) без упаковки    1170 г Габариты упаковки    225х165х235 мм Вес рупора с упаковкой    1270 г
