STELBERRY S-135

Описание STELBERRY S-135

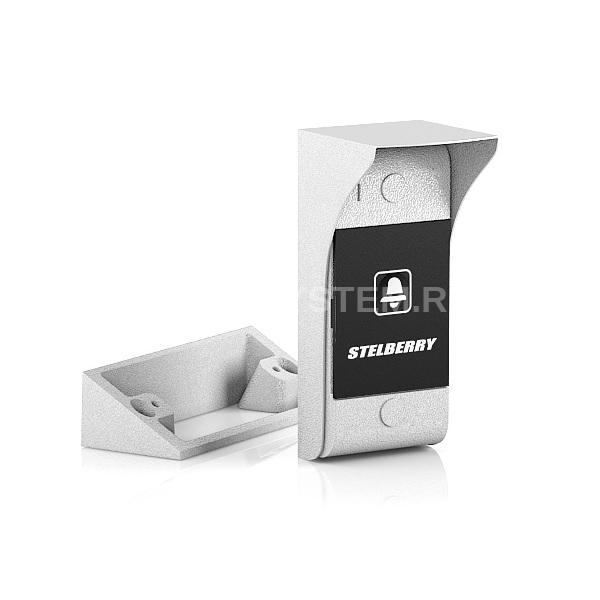

STELBERRY S-135 - вызывная антивандальная панель применяется в качестве панели абонента для переговорных устройств оперативно-диспетчерской связи STELBERRY S-740 и STELBERRY S-760. Отличительной особенностью всепогодного переговорного устройства S-135, является наличие слаботочного встроенного реле, управляемого с пульта промышленной связи. Реле позволяет коммутировать напряжение до 50 Вольт и ток до 0,5 Ампер, что вполне достаточно для управления контроллерами, например контроллером электромагнитного замка или шлагбаума. Металлический козырёк надёжно защищает панель от воздействия брызг и пыли, что особенно востребовано, если переговорная связь применяется на улице.

Преимущества всепогодной панели S-135

• Класс защиты IP64

• Металлический козырёк, защищающий от брызг и пыли
• Встроенное реле
• Надёжная панель абонента для промышленной связи
• Антивандальное исполнение
• Возможность углового крепления
• Функция вызова
• Высокая громкость
• Встроенная система шумоподавления при отсутствии разговора
• Металлические заглушки, препятствующие краже панели.

Основным преимуществом всепогодного переговорного устройства S-135, является наличие встроенного реле, при помощи которого можно управлять исполнительными устройствами, например удалённо открывать электромагнитный или электромеханический замок. Пульты переговорной связи STELBERRY S-740 и STELBERRY S-760, снабжены кнопкой управления реле (значок замка), при нажатии на которую замыкается реле панели включенного канала. Оперативно-диспетчерская связь на платной автопарковке подразумевает удалённое открытие шлагбаума оператором, поэтому всепогодное переговорное устройство S-135 крайне востребовано на подобных объектах.

Стоит отметить, что встроенное реле, способно коммутировать напряжение до 50 Вольт и ток до 0,5 Ампер и предназначено для подключения ко входам контроллера, например к контроллеру электромагнитного замка. Напрямую подключать выход реле к замку нельзя. Такие значения напряжения и тока обусловлены применением низкопотребляющего реле, для того, чтобы панель абонента STELBERRY S-135 могла уверенно работать на расстояниях вплоть до 1 км (при использовании кабеля КСПВГ 4х0,35). При необходимости, выход реле можно подключить к контроллеру мощности или более мощному реле, что позволит с пульта переговорной связи включать и выключать освещение.

Для защиты от брызг и пыли, в панели S-135 применяется защитный металлический козырёк с защитной резиновой прокладкой, которая препятствует проникновению пыли и влаги с задней части. Козырёк, в свою очередь, защищает лицевую часть панели от попадания брызг, особенно в отверстие для чувствительного микрофона, расположенное в верхней части всепогодного переговорного устройства. Для вывода кабелей и крепления панели, в резиновой прокладке предусмотрены отверстия, диаметр и расположение которых, также не позволяет влаге и пыли проникнуть внутрь переговорного устройства.

Надёжное решение для промышленной связи

Всепогодное переговорное устройство S-135 применяется в качестве абонентского устройства для систем промышленной связи, построенных на базе многоканальных переговорных устройств STELBERRY S-740 и STELBERRY S-760. Возможность уверенно работать в широком диапазоне температур и защищённость от влаги, позволяет использовать STELBERRY S-135 для оперативно-диспетчерской связи на производствах с неотапливаемыми цехами и на улице. Стоит также отметить высокий уровень громкости панели, позволяющий уверенно общаться с собеседниками при высоком уровне окружающего шума.

В отличие от большинства аналогичных устройств, уличное переговорное устройство STELBERRY S-135 обладает одной конструктивной особенностью, которая позволяет получить высокий уровень громкости и надёжную защиту динамика. Конструктивное решение заключается в том, что динамик защищён металлической накладкой, а звук выходит через боковые отверстия, площадь которых достаточно велика, чтобы практически вся мощность, выдаваемая динамиком, доходила до слушателя.

Мощный 40-миллиметровый майларовый всепогодный динамик обеспечивает высокую громкость панели, в большом диапазоне окружающей температуры и при любых погодных условиях. Для систем оперативно-диспетчерской связи, высокая громкость переговорного устройства, позволяет общаться с собеседниками, даже при неблагоприятной шумовой обстановке. Металлические заглушки, идущие в комплекте, повышают общую вандалозащищённость всепогодного переговорного устройства STELBERRY S-135.

В качестве примера использования S-135, можно рассмотреть 4-канальную оперативно-диспетчерскую связь на базе переговорного устройства STELBERRY S-740. Данное решение очень популярно для небольших предприятий, производств, кафе, ресторанов, офисов и складов. Применяя S-135 в качестве абонентской панели, можно абсолютно не задумываться о местах, где будет производиться установка, будь то офисный кабинет или склад под открытым небом.

Стоит также отметить тот факт, что максимальное расстояние, на которое STELBERRY S-135 может быть удалена от пульта переговорной связи, составляет 1000 метров (при использовании кабеля КСПВГ 4х0,35), что позволяет обеспечить уверенную оперативную связь между оператором и подразделениями, находящимися от него на значительном расстоянии. Кнопка вызова, расположенная на лицевой части панели, позволяет оперативно вызвать оператора.

На более серьёзных объектах, применяется 6-канальная система оперативно-диспетчерской связи, на базе переговорного устройства STELBERRY S-760. Как правило, такой тип промышленной связи, применяется на крупных объектах, а места установки панелей абонентов варьируются от отапливаемого помещения, до улицы. Именно поэтому, в таких случаях, оправдано применение всепогодного переговорного устройства S-135.

В последнее время, многоканальные переговорные устройства STELBERRY, стали применяться в многоподъездных домах, где один дом обслуживает один консьерж. Применение пульта переговорной связи STELBERRY S-760 и уличных всепогодных переговорных устройств S-135, позволяет управлять открытием подъездных дверей целого дома с одного места.

Технические характеристики STELBERRY S-135

• Полоса пропускания 100...8200 Гц

• Класс защиты панели IP-64
• Линия связи 4-х проводная
• Дальность линии связи до 300 метров
• Тип кнопки мембранная
• Мощность панели 1.0 Вт
• Шумоподавление автоматическое
• Режим «СИМПЛЕКС» есть (управляемый)
• Управляющее реле есть (до 50В\0,5А)
• Материал корпуса Алюминий
• Покрытие корпуса порошковое
• Угловое крепление Есть
• Потребление до 50 мА
• Диапазон рабочих температур -40...+50° С
• Габариты панели 50х111х55 мм
• Вес панели с козырьком 195 гр
• Вес уголка 70 гр.
